Катастрофическое разрушение штампа при высокоскоростной штамповке или холодной штамповке влечет за собой серьезные финансовые последствия. Прямые затраты на ремонт оснастки, бракованные материалы и незапланированные простои производства могут нанести ущерб производственному циклу. Скорость современной печати намного превышает время реакции человека. Ручной мониторинг просто не может обнаружить застревания, укладку заготовок или сбои при извлечении деталей до того, как пресс-плунжер достигнет нижней мертвой точки (НМТ). Операторы не могут нажать кнопку аварийной остановки достаточно быстро, чтобы предотвратить аварию. Использование визуального контроля делает дорогие прогрессивные штампы полностью уязвимыми к непредсказуемым механическим аномалиям.
Интеграция надежной сети датчиков защиты матрицы автоматизирует обнаружение неисправностей. Эта настройка мгновенно останавливает печатную машину при возникновении аномалий. Оно переводит операции от оперативного обслуживания к интеллектуальному, адаптивному управлению процессами посредством компьютеризированной обратной связи. Контролируя внутреннюю механику инструмента во время каждого хода, производители защищают свое оборудование и обеспечивают стабильное качество деталей.
Согласование с учетом конкретных сбоев. Выбор правильных датчиков защиты матрицы требует сопоставления технологий датчиков (индуктивных, фотоэлектрических, силовых, измерительных) с конкретными режимами отказа, такими как короткие подачи, длинные подачи или невозможность извлечения.
Время отклика имеет решающее значение: эффективность датчика определяется способностью системы управления прессом обрабатывать сигнал и задействовать механизм сцепления/тормоза до того, как матрица закроется в случае неисправности.
Экологическая живучесть: штамповка разрушает хрупкую электронику; Оценка датчиков на основе ударов, вибрации и сопротивления смазочно-охлаждающей жидкости так же важна, как и точность измерения.
Компромиссы между проводной и беспроводной связью. Достижения в системах беспроводных передатчиков устраняют традиционные точки отказа, вызванные усталостью проводов и вибрацией в высокоскоростных инструментах, резко сокращая время простоя.
Оглавление
Успешная программа защиты штампов должна обеспечивать отсутствие катастрофических разрушений штампов и при этом сводить к минимуму ложные остановки. Частые ложные остановки, известные как ложные срабатывания, серьезно снижают общую эффективность оборудования (OEE). Когда нежелательные отключения становятся чрезмерными, операторы часто обходят системы безопасности, чтобы сохранить производственные квоты. Баланс между чувствительностью обнаружения и эксплуатационной надежностью остается основной целью любого проекта интеграции датчиков на штамповочном цехе.
Понимание того, почему кристаллы выходят из строя, позволяет инженерам выбрать правильный метод обнаружения. Различные механические проблемы имеют различные физические признаки во время цикла печати. 200-тонный пресс, работающий со скоростью 150 ударов в минуту (SPM), обладает огромной кинетической энергией. Когда эта энергия встречает препятствие, самое слабое место в механической цепи мгновенно выходит из строя.
Неправильная подача (короткая и длинная): материал не продвигается на заданную длину. Заедание катушки, проскальзывание механизма подачи или неправильное время отпускания пилота вызывают короткие подачи. Длинная подача происходит, когда инерция уносит полосу слишком далеко от намеченной станции. Если стальная полоса толщиной 0,060 дюйма застревает всего на четверть дюйма, направляющие пуансоны ударяются о твердый материал вместо предварительно пробитых направляющих отверстий. Усилие, необходимое для прокалывания этого твердого материала, превышает пределы конструкции пуансона, что приводит к разрушению инструментальной стали.
Вытягивание и укладка заготовок: лом материала не может очистить блок штампа после операции прошивки. Эффект вакуума или высоковязкие смазочные материалы для волочения могут притянуть заготовку обратно к поверхности матрицы при втягивании пуансона. Последующие удары сжимают несколько слизней вместе. Это создает экстремальное локальное давление, которое легко раскалывает матрицы штампов или ломает пуансоны.
Неисправности при извлечении детали: готовые детали остаются в полости матрицы во время следующего хода. Пневматические эжекторы воздуха могут выйти из строя или детали могут прилипнуть к пуансону из-за прилипания тяжелого масла. Штамповка новой детали непосредственно поверх неизвлеченной детали гарантирует серьезное повреждение инструмента и потенциальное повреждение коленчатого вала пресса.
Размерный дрейф: постепенный износ инструментов приводит к получению деталей, выходящих за пределы допусков, в течение длительных производственных циклов. Тепловое расширение при высокоскоростной штамповке также смещает критические размеры. Датчики измерения внутри штампа улавливают этот дрейф во время производственного цикла, а не при окончательной проверке качества, предотвращая массовую сортировку лома.
Работа без встроенного мониторинга подвергает оборудование серьезным механическим рискам. Восстановление сложных прогрессивных штампов требует недель специализированного труда высококвалифицированных производителей инструментов. Ремонт поврежденного коленчатого вала пресса или замена погнутого рычага шатуна требует тяжелого оснащения, специализированной механической обработки и длительного простоя. Кинетическая энергия от серьезного столкновения передается обратно через плунжер, вызывая задиры подшипников коленчатого вала и смещение рамы пресса. Полагаться на удачу или реакцию оператора не является устойчивой производственной стратегией.

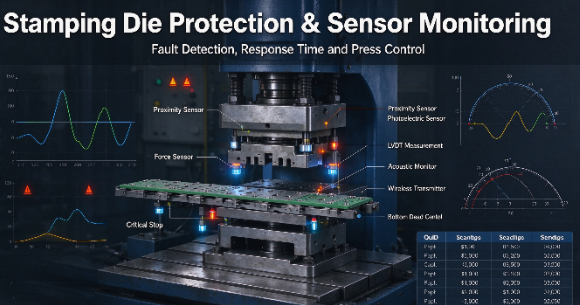

Ни один тип датчика не фиксирует каждую неисправность. Инженеры-инженеры должны построить сеть специализированных устройств, адаптированных к конкретным действиям, происходящим внутри инструмента. Каждая технология имеет свои сильные стороны, оптимальные целевые материалы и экологические ограничения.
Индуктивные датчики обнаруживают металлические объекты с помощью колеблющихся электромагнитных полей. Когда металлическая цель попадает в поле, вихревые токи отнимают энергию от генератора, снижая амплитуду и активируя выходной сигнал датчика. Они очень надежны в загрязненной среде, поскольку полностью игнорируют неметаллические загрязнения, такие как тяжелое штамповое масло, воду и синтетические смазочные материалы. Производители инструментов используют их для проверки положения съемной пластины, установки направляющего штифта или обеспечения ровного прилегания полосы материала к штамповому блоку. Их твердотельная конструкция делает их очень устойчивыми к постоянной вибрации штамповочного пресса.
Емкостные датчики обнаруживают неметаллические материалы, измеряя изменения диэлектрических свойств. Они хорошо подходят для обнаружения пластиковых компонентов или контроля уровня жидкости в автоматизированных системах смазки штампов. Однако емкостные датчики очень чувствительны к влаге и скоплениям тяжелой нефти. В агрессивных средах штамповки окружающий масляный туман может покрыть поверхность датчика и вызвать ложные показания, что делает его менее идеальным для прямого обнаружения деталей в штампе.
Датчики на пересечение луча и световозвращающие датчики превосходно справляются с проверкой выброса деталей. Они проецируют концентрированный луч света на путь выброса. Когда выбрасываемая воздухом деталь преодолевает световую завесу, датчик отправляет быстрый сигнал подтверждения в систему управления прессом. Варианты с оптоволокном позволяют производителям инструментов размещать чувствительные головки в очень ограниченном пространстве внутри башмака матрицы, обеспечивая безопасность установки хрупкой электроники за пределами зоны удара.
Тяжелый масляный туман и летящий металлический мусор легко загрязняют оптические линзы. Это требует регулярного технического обслуживания и специальных систем продувки воздухом, чтобы линзы оставались чистыми во время работы. Если линза загрязнится, датчик не сможет зарегистрировать световой луч, что приведет к ложной остановке. Оптические датчики необходимо размещать осторожно, чтобы свести к минимуму воздействие прямых брызг жидкости и воздушных потоков под высоким давлением.
Датчики силы, обычно использующие пьезоэлектрические тензодатчики, располагаются внутри или под отдельными инструментальными станциями. Вы размещаете их непосредственно под станциями чеканки, гибки, прокалывания и прокалывания отверстий. Они измеряют динамическую силу, действующую во время рабочей части хода. Регистрируя уникальную характеристику силы исправной детали, система создает базовую кривую силы.
Эти датчики мгновенно обнаруживают внезапные скачки тоннажа. Шип указывает на скопление снарядов, тупые удары или изменения толщины поступающего материала. Улавливание локализованной перегрузки предотвращает катастрофический отказ до того, как матрица сломается. Они обеспечивают гораздо более высокое разрешение, чем стандартные мониторы тоннажа пресса, которые измеряют только общую силу удара и часто пропускают небольшие, локализованные перегрузки в большой прогрессивной матрице.
Прецизионные измерительные датчики обеспечивают проверку размеров внутри инструмента в режиме реального времени. Линейные регулируемые дифференциальные трансформаторы (LVDT) или лазерные датчики смещения измеряют длину фланцев, расположение отверстий или глубину формы, пока деталь все еще прикреплена к несущей полосе. Они используют компьютеризированную обратную связь для обнаружения микродефектов и изменений материала шаг за шагом.
Это позволяет обнаружить ошибки до того, как они повредят инструмент или приведут к браку. Если станция гибки начинает выходить за пределы допуска из-за теплового расширения инструментальной стали, измерительный датчик немедленно предупреждает оператора. Это устраняет необходимость помещать в карантин и сортировать тысячи деталей после завершения длительного производственного цикла.
Акустические датчики обнаруживают специфические звуковые признаки механических событий. Неправильная подача, сломанный пуансон или разбитая кнопка матрицы создают отчетливое высокочастотное акустическое излучение. Эти датчики крепятся непосредственно к башмаку штампа и отслеживают эти аномалии во время рабочей части хода.
Они действуют как вторичный диагностический уровень, добавляя резерв к вашим основным датчикам защиты матрицы . Акустический мониторинг особенно полезен для обнаружения микротрещин в твердосплавных инструментах до полного разрушения пуансона. Система сравнивает акустический профиль каждого удара с заведомо исправной базовой линией и останавливает пресс, если звуковая сигнатура отклоняется.
Выбор подходящего оборудования – это только полдела. Вы должны оценить, как датчик взаимодействует с динамикой пресса и архитектурой управления. Скорость, сроки и устойчивость к окружающей среде определяют успех системы в цехах.
Скорость пресса (SPM) и угол остановки определяют, насколько быстро датчики должны обнаружить неисправности и вызвать безопасную остановку. Высокоскоростные прессы требуют более быстрого реагирования и точного расчета времени, чтобы предотвратить повреждение штампа. Инженеры должны оценить точки обнаружения датчиков, время реакции контроллера и фактическую эффективность торможения, чтобы убедиться, что пресс может остановиться до того, как произойдет столкновение.
Датчики с фиксированным пределом используют предварительно установленные пороги обнаружения для основных функций, таких как выброс детали и позиционирование материала. Интеллектуальные адаптивные системы отслеживают закономерности силы и времени, автоматически регулируя пороговые значения обнаружения с учетом нормальных изменений процесса. Эти системы могут снизить количество ложных срабатываний, сохраняя при этом надежную защиту штампа.
Датчики штамповки должны выдерживать постоянную вибрацию, механические удары, смазочные материалы и суровые промышленные условия. Прочные корпуса, соответствующие степени защиты IP и ударопрочная электроника помогают предотвратить преждевременный выход датчика из строя. Выбор датчиков, предназначенных для штамповки металлов, повышает надежность мониторинга и сокращает время простоя при обслуживании.
Сенсорная технология | Целевой материал | Первичное применение штамповки | Экологическая устойчивость | Типичное время ответа |
|---|---|---|---|---|
Индуктивная близость | Только металлы (сталь, алюминий, медь) | Проверка пилота, положение съемной пластины, обнаружение короткой подачи | Отлично (игнорирует тяжелое масло, воду и неметаллическую грязь) | < 1 мс |
Фотоэлектрический (сквозной луч) | Любой твердый предмет | Проверка выброса деталей, световые завесы, проверка возврата кулачков | Плохо (линзы легко загрязняются масляным туманом и летящими обломками) | 1–5 мс |
Пьезоэлектрическая сила | Механическая нагрузка/напряжение | Укладка заготовок, обнаружение затупления пуансона, изменение толщины материала | Очень хорошо (требуется очень жесткий монтаж и чистые карманы) | < 0,5 мс |
Измерение ЛДТ | Физический контакт | Отклонение размеров, проверка глубины формы, длина фланца | Хорошо (требуется физическая защита от прямого воздействия лома) | 2–10 мс |
Акустическая эмиссия | Высокочастотные звуковые волны | Поломка инструмента, микротрещины в твердом сплаве, сильное истирание. | Отлично (надежно закреплено на внешнем башмаке матрицы) | < 0,1 мс |
Идеально подобранный датчик выйдет из строя при неправильной установке. Механические помехи, прокладка проводов и интеграция управления создают серьезные препятствия в цехах. Правильная реализация требует сотрудничества между производителями инструментов, инженерами по системам управления и операторами прессов, чтобы гарантировать, что система выдержит ежедневные производственные нагрузки.
Правильное размещение датчика обеспечивает точное обнаружение и предотвращает повреждения во время штамповки. Датчики должны быть утоплены в защищенные карманы матрицы, вдали от движущихся компонентов и летающего лома. Поддержание правильного расстояния срабатывания и учет вибрации штампа и движения полосы помогают повысить точность и надежность мониторинга.
Чувствительные датчики матрицы требуют тщательной установки во избежание механических повреждений и неточных показаний. Используйте чистые монтажные поверхности, соблюдайте спецификации производителя по моменту затяжки и защищайте проводку во время сборки. Проверка датчиков перед установкой матрицы в пресс помогает выявить потенциальные неисправности и обеспечивает надежную работу.
Надежная проводка и подключение необходимы для поддержания работоспособности системы защиты кристалла. Кабели промышленного класса и защищенные разъемы помогают предотвратить повреждения от вибрации и частой замены кристаллов. Системы беспроводных датчиков могут упростить установку, уменьшить количество сбоев, связанных с кабелями, и повысить эффективность переключения при правильной настройке.
Датчики защиты штампа интегрируются с ПЛК или специальными контроллерами мониторинга для обнаружения ненормальных условий и запуска остановки пресса. Для высокоскоростной штамповки могут потребоваться специализированные модули обработки для быстрого реагирования. Программируемые временные окна синхронизируют обнаружение датчика с ходом пресса, уменьшая количество ложных сигналов тревоги и повышая эксплуатационную безопасность.
Системы датчиков, встроенные в штамп, помогают сократить повреждения оснастки, время простоя производства и потери материала, обнаруживая нарушения подачи, вытягивание заготовок и другие нарушения штамповки. Раннее обнаружение неисправностей защищает дорогие штампы и повышает доступность оборудования. Надежный мониторинг также поддерживает автоматизацию производства, помогая производителям повысить производительность и сократить долгосрочные эксплуатационные расходы.
Проведите проверку трех прогрессивных штампов, требующих самого высокого обслуживания, чтобы выявить наиболее частые точки механических неисправностей.
Составьте карту точного времени остановки и критического угла вашего пресса с помощью специального монитора времени остановки.
Установите группу пилотных датчиков на одну проблемную инструментальную станцию, чтобы проверить устойчивость к воздействию окружающей среды и время отклика.
Обновите интерфейс управления прессом, чтобы он поддерживал программируемые кулачковые переключатели для точных окон опроса датчиков.
Ответ: Датчик защиты штампа обнаруживает определенные механические события, такие как застревание подачи, выброс детали или положение детали, используя бесконтактную или оптическую технологию. Устройство контроля тоннажа измеряет общее усилие, оказываемое прессом во время хода, чтобы гарантировать, что оно остается в безопасных рабочих пределах. Датчики фиксируют локальные неисправности до того, как они повлияют на общий тоннаж.
О: Время отклика зависит от скорости пресса (SPM) и тормозного механизма. Вы должны рассчитать время, необходимое датчику для обнаружения неисправности, подачи сигнала контроллеру и включения тормоза, прежде чем плунжер достигнет критического угла остановки, при котором произойдет повреждение штампа.
А: Да. Современные системы беспроводных передатчиков специально разработаны для условий с высокими воздействиями. Устранив физические кабели, они фактически устраняют традиционные точки отказа, вызванные усталостью проводов и постоянной вибрацией при штамповке, что делает их очень надежными.
О: Вам следует установить встроенные датчики силы непосредственно внутри или непосредственно под отдельной инструментальной станцией. Размещение их непосредственно под определенной кнопкой пуансона или штампа гарантирует, что они точно фиксируют локальные пики тоннажа без вмешательства со стороны других операций.
A: Датчики контролируют блок матрицы, чтобы гарантировать, что отходы удаляются из зоны после каждого хода. Если заготовка поднимается вверх и складывается, датчик обнаруживает аномалию или возникающий в результате скачок давления и мгновенно останавливает пресс до того, как следующий удар разрушит матрицу.
A: Программируемый концевой выключатель или резольвер определяет определенные временные окна во время хода пресса, когда датчик следует контролировать или игнорировать. Это предотвращает ложные остановки во время обычных событий, таких как игнорирование оптического датчика, в то время как инструмент физически блокирует его во время штамповки.
