В крупносерийном производстве микродюймы смещения определяют грань между прибыльным производственным циклом и катастрофическим процентом брака. Инженеры-технологи и менеджеры по производству постоянно борются с дефектами кромок, преждевременным износом пуансонов и непредсказуемыми простоями прессов. Часто операторы рассматривают эти проблемы как отдельные симптомы, а не пытаются найти их механическую первопричину: неправильный зазор между пуансоном и штампом. Установление и поддержание оптимального зазора матрицы не является статичной формулой. Это требует динамической оценки свойств материала, условий прессования и архитектуры инструментов. В этом руководстве представлена техническая основа для оценки параметров зазоров, диагностики дефектов деталей и выбора инструментальных решений, которые гарантируют точность размеров и максимизируют срок службы инструмента.
Контроль заусенцев является функцией углов излома: оптимальный зазор матрицы выравнивает верхнюю и нижнюю линии излома во время хода резания, сводя к минимуму высоту заусенцев и снижая затраты на вторичное удаление заусенцев.
Малый зазор не означает лучшее качество. Слишком малый зазор экспоненциально увеличивает усилия зачистки, ускоряя абразивный износ и истирание как пуансонов, так и матриц.
Срок службы инструмента зависит от точности центровки: при зазорах менее тысячных (например, 0,0003 дюйма) прямоугольность резьбовых монтажных отверстий и установочных штифтов становится доминирующим источником ошибок, что приводит к асимметричному износу.
Материал диктует математику: прочность на растяжение, толщина и тип материала (например, титановые сплавы, такие как Ti6Al4V, по сравнению с мягкой сталью) требуют определенного процента зазора, чтобы предотвратить микротрещины и усталостное разрушение готовой детали.
Оглавление

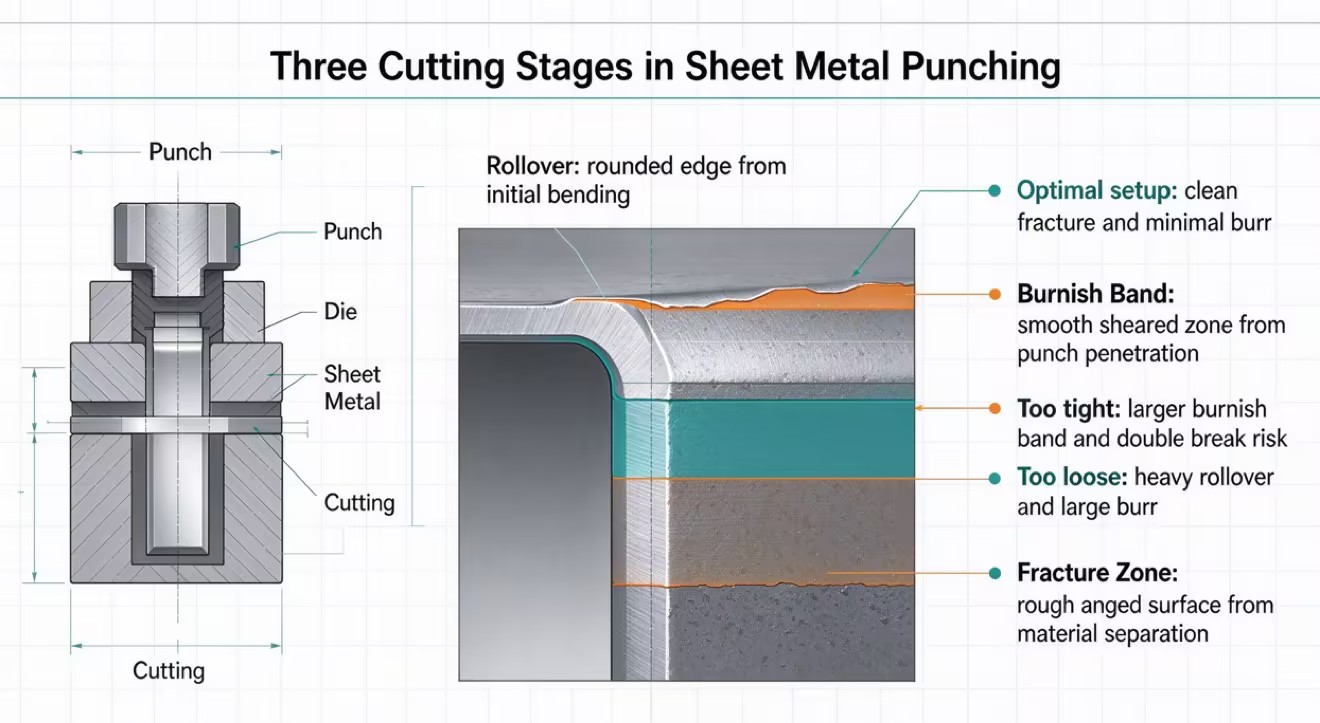

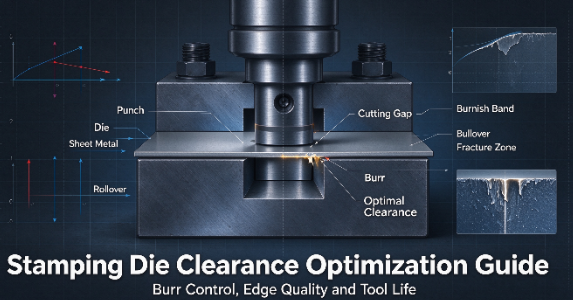

Чтобы контролировать качество кромки в цехе, вы должны точно понимать, как ведет себя листовой металл во время резки. Удар не разрезает металл, как лезвие бритвы. Вместо этого он заставляет материал проходить три различные механические фазы: пластическую деформацию, проникновение и разрушение. Физическое соотношение между этими тремя фазами определяет соотношение сдвига и разрушения, которое является окончательным индикатором состояния вашей оснастки.
Когда пуансон впервые касается листового металла, он не сразу разрушает поверхность. Он толкает материал вниз в полость матрицы, растягивая его по краю матрицы. На этом начальном этапе создается закругленный край в верхней части детали, известный как ролловер. Когда плунжер продолжает двигаться вниз, пуансон физически проникает в материал. Металл режется о стенки пуансона и матрицы, образуя гладкий, вертикальный, хорошо отполированный участок на краю детали, называемый полосой полировки или полосой сдвига. Наконец, материал достигает предельной прочности на растяжение и больше не может выдерживать напряжение сдвига. Он ломается, отрываясь от исходного материала и создавая более шероховатую наклонную поверхность в нижней части разреза.
Физика оптимального зазора полностью зависит от выравнивания линий перелома, образующихся на заключительном этапе резки. Когда пуансон проникает в материал, линия излома распространяется вниз от кромки пуансона. Одновременно соответствующая линия разрушения распространяется вверх от кромки матрицы. Когда вы устанавливаете правильный зазор между пуансоном и матрицей, эти верхняя и нижняя линии излома идеально совпадают в середине толщины материала.
Это идеальное пересечение — цель каждого инженера-инструментальщика. Когда линии излома совпадают, материал четко отщелкивается. Это требует наименьшего усилия резания со стороны пресса, минимизирует боковое напряжение на компонентах инструмента и обеспечивает чистую кромку с минимальным образованием заусенцев. Если зазор будет меньше хотя бы на несколько десятитысячных дюйма, эти линии излома не будут касаться друг друга, что заставит пресс работать интенсивнее и ухудшит качество кромки детали.
Отраслевые стандарты опираются на базовые схемы расчета, позволяющие определить этот разрыв еще до того, как инструмент будет создан. Инженеры рассчитывают зазор в процентах от толщины материала, принимая во внимание прочность на сдвиг и твердость конкретного штампуемого сплава. Однако теоретическая математика часто требует эмпирической корректировки в цехах. Вы должны основывать эти корректировки на визуальном осмотре детали, поскольку различия в партиях материалов, смазке катушки и жесткости пресса изменят фактическую механику разрушения.
Тип материала | Типичный зазор (% толщины материала на сторону) | Замечания по поведению в цехах |
|---|---|---|
Мягкий алюминий (например, 1100, 3003) | 5% - 8% | Склонен к сильному опрокидыванию, если зазор слишком свободен. Легко раздражается от ударов. |
Мягкая сталь (например, 1018, A36) | 8% - 10% | Прощающий материал. Прозрачная полоса полировки, обычно видимая на 1/3 толщины. |
Нержавеющая сталь (например, 304, 316) | 10% - 12% | Высокая степень наклепа. Требуется больший зазор, чтобы предотвратить защелкивание пуансона. |
Высокопрочные сплавы (например, HSLA, титан) | 12% - 15%+ | Переломы на очень ранних стадиях инсульта. Требуется значительный зазор для выравнивания линий перелома. |
Заусенцы при штамповке выявляют потенциальные проблемы с зазором при штамповке. К распространенным дефектам относятся заусенцы излома, экструзионные заусенцы и заусенцы при переворачивании. Исследование формы, высоты и состояния кромок заусенцев помогает инженерам выявить неправильный зазор при резке, износ инструмента и деформацию материала.
Недостаточный зазор при резке может помешать правильному совмещению линий излома, что приведет к вторичному сдвигу, неровным краям и чрезмерному наклепу. Это увеличивает трение, ускоряет износ пуансона и может привести к образованию металлических частиц, которые повредят матрицу. Правильный зазор улучшает качество кромки и долговечность инструмента.
Чрезмерный зазор при резке позволяет листовому металлу сгибаться и растягиваться перед разрушением, что приводит к образованию больших заусенцев, сужению кромок и неточностям размеров. Это также может увеличить деформацию пробки и риск заклинивания. Регулировка зазора в соответствии со свойствами материала помогает добиться более чистого реза и уменьшить вторичное удаление заусенцев.
Плохой зазор при резке может привести к появлению микротрещин на краях и концентрации напряжений, которые снижают усталостную прочность штампованных деталей. При повторяющихся нагрузках или вибрации эти дефекты могут перерасти в более крупные трещины. Правильный зазор и контроль качества кромки особенно важны для высокопрочных и критически важных с точки зрения безопасности компонентов.
Неправильный зазор между пуансоном и штампом увеличивает трение, выделение тепла и адгезию материала во время штамповки. Малый зазор может вызвать истирание и ускорить износ режущей кромки, сокращая срок службы инструмента и увеличивая затраты на техническое обслуживание. Оптимизированный зазор, подходящие инструментальные материалы и смазка помогают минимизировать преждевременный износ.
Сила зачистки увеличивается, когда листовой металл захватывает пуансон после резки, особенно в условиях ограниченного зазора. Чрезмерное усилие зачистки может привести к повреждению пуансонов, съемных пластин и других компонентов инструмента. Правильный зазор и конструкция съемника помогают снизить механическое напряжение и обеспечить плавный вывод пуансона.
Выравнивание пуансона и матрицы необходимо для поддержания равномерного зазора при резке. Изношенные направляющие штифты, неправильный монтаж или отклонение пресса могут привести к образованию неравномерных зазоров, что приведет к локальному износу инструмента и образованию заусенцев. Регулярные проверки соосности помогают поддерживать точность размеров и продлевают срок службы инструмента.
Проверка штампованной кромки помогает оценить зазор при резке и состояние инструмента. Инженеры проверяют перекат, полированные участки, зоны изломов и высоту заусенцев, чтобы выявить потенциальные дефекты. Постоянный профиль кромки указывает на стабильную производительность резки, хотя приемлемые пропорции зависят от свойств материала и требований применения.
Отклонение отверстия и засвет часто возникают из-за несоосности пуансона, неравномерного зазора или износа инструмента. Эти проблемы могут привести к появлению овальных отверстий, суженных кромок и острых заусенцев, которые мешают сборке. Точное выравнивание и соответствующий зазор помогают поддерживать точность отверстий и снижают требования к чистовой обработке.
К инструментам из PCD и штамповке металлов предъявляются схожие требования к передовому выравниванию и точности размеров. Неправильный зазор или расположение инструмента могут привести к чрезмерному износу, отклонению отверстий и дефектам кромок. Поддержание точной геометрии инструмента помогает улучшить стабильность обработки и качество продукции.
Инструменты для уплотнения порошка и блистерной обработки требуют тщательно контролируемых зазоров, чтобы предотвратить утечку материала, засветку и дефекты размеров. В отличие от обычной штамповки листового металла, эти процессы требуют специального инструмента для конкретного применения. Точное выравнивание и подходящая конструкция инструмента помогают поддерживать консистенцию продукта и эффективность герметизации.
Конструкция матрицы, предотвращающая вытягивание пуансона, помогает предотвратить возвращение штампованных заготовок на поверхность матрицы во время извлечения пуансона. Такие функции, как контролируемое сужение матрицы или механизмы удержания пробок, улучшают удаление отходов и уменьшают повреждение инструмента. Эти конструкции особенно ценны при больших объемах штамповки, когда вытягивание заготовок приводит к постоянным перерывам в производстве.
Современные инструментальные материалы, такие как порошковая металлургическая сталь, карбид и подходящие инструменты из поликристаллического алмаза, могут повысить износостойкость в сложных условиях эксплуатации. Поверхностные покрытия, такие как TiN и TiCN, помогают снизить трение и истирание, сохраняя при этом высочайшие эксплуатационные характеристики. Выбор материала должен соответствовать заготовке, условиям штамповки и объему производства.
Жесткость и выравнивание пресса необходимы для достижения надежных результатов при использовании прецизионных штампов. Отклонение толкателя, чрезмерная вибрация или плохая параллельность ползунов к станине могут привести к ухудшению зазора при резке и повреждению инструмента. Прежде чем переходить на высокоточные штамповочные штампы, проверьте состояние пресса, зазор направляющих и рабочее выравнивание, чтобы обеспечить стабильную работу.
Примите незамедлительные меры для стабилизации операций штамповки и защиты инвестиций в оснастку:
Проведите аудит брака и износа инструментов на ваших производственных линиях с наибольшим объемом производства, чтобы выявить повторяющиеся дефекты кромок и преждевременные выходы из строя пуансонов.
Проанализируйте профили кромок бракованных деталей под увеличением, чтобы определить, требуют ли ваши текущие стандарты зазоров немедленной повторной калибровки.
Внедрите строгий протокол визуального контроля для операторов прессов, полностью сосредоточив внимание на отслеживании соотношения полировки и разрушения во время производственных циклов.
Перед установкой нового высокоточного инструмента проверьте свое прессовое оборудование на предмет отклонения плунжера, износа клина и параллельности.
Стандартизируйте процедуры установки штампов, чтобы обеспечить сохранение концентричности на всем пути от инструментального цеха до цеха.
Ответ: Инженеры рассчитывают зазор в процентах от толщины материала с каждой стороны. Для мягких материалов, таких как алюминий, требуется от 5% до 8%, а для более твердых материалов, таких как высокопрочная сталь, — от 10% до 15%. Всегда корректируйте эти теоретические исходные данные на основе эмпирических испытаний в цехах и визуального осмотра кромки детали.
A: Полоса полировки показывает, насколько глубоко проник в материал пуансон, прежде чем он сломался. Оптимальный зазор обеспечивает полосу полировки, закрывающую примерно одну треть кромки. Слишком малый зазор приводит к чрезмерно большой полосе полировки, а слишком свободный зазор приводит к очень маленькой полосе полировки и сильному перекатыванию.
А: Да. Когда зазор слишком мал, верхняя и нижняя линии перелома не могут соединиться. Это вызывает вторичное срезающее действие, называемое двойным разрывом. Это приводит к появлению неровных кромок, сильному наклепу, чрезмерным усилиям при зачистке и быстрому абразивному износу инструмента.
A: Вытягивание заготовки происходит, когда оптимальный зазор создает вакуум, втягивая штампованную заготовку обратно на матрицу. Геометрия без пробок предотвращает это за счет обработки точки сужения немного ниже поверхности матрицы. Как только пуля минует эту точку защемления, она не сможет вернуться вверх.
Ответ: Более толстые материалы и более высокая прочность на разрыв требуют большего процента зазора. Высокопрочные материалы разрушаются быстрее во время удара пуансона. Открытие зазора позволяет линиям разрушения правильно совпадать, уменьшая огромные силы резания и зачистки, необходимые для сдвига твердых металлов.
О: Неправильный зазор приводит к появлению сильных заусенцев на выходе и микроскопических трещин по краям. В аэрокосмической и медицинской промышленности с использованием титановых сплавов, таких как Ti6Al4V, эти микротрещины действуют как концентраторы напряжений. При циклическом нагружении эти дефекты вызывают быстрое распространение трещин, что приводит к преждевременному усталостному разрушению конструкции.
