Преждевременный износ штампов, высокий процент брака деталей и незапланированные простои снижают рентабельность крупномасштабных операций штамповки металлов. При работе с массивными прогрессивными штампами традиционные прессы с зазорной рамой (С-образной рамой) часто не справляются с большими нагрузками. Они страдают от углового отклонения, широко известного в цехах как эффект «зевания». По мере увеличения тоннажа открытая передняя часть С-образной рамы изгибается вверх. Из-за этого структурного изгиба пуансон и матрица выходят из параллельного положения, что приводит к сколам дорогостоящих режущих кромок и производству компонентов, выходящих за пределы допусков. Модернизация конструкции является окончательным решением для устранения этого отклонения. В прессах с прямыми сторонами используется закрытая конструкция рамы с четырьмя опорами, которая обеспечивает строгую параллельность между станиной и подъемником. Эта структурная целостность обеспечивает равномерное распределение давления, устраняет угловые отклонения и гарантирует повторяемую точность при работе с большими тоннажами и большими станинами.
Структурное превосходство: в прессах с прямыми сторонами используется закрытая четырехопорная конструкция рамы, которая устраняет угловое отклонение и обеспечивает равномерное распределение давления по большим штампам.
Увеличенный срок службы инструмента: улучшенная параллельность станины к пуансону значительно снижает боковой износ направляющих штифтов и режущих кромок, напрямую продлевая срок службы дорогих прогрессивных штампов.
Стабильность производства: постоянная скорость и контролируемая кинематика хода улучшают качество деталей, в частности, уменьшая дефекты, такие как утончение боковой стенки при глубокой вытяжке.
Эксплуатационные компромиссы. Несмотря на превосходную точность, жесткость и повышенную безопасность оператора, прессы с прямой стороной требуют большей занимаемой площади, специального проектирования фундамента и обеспечивают более ограниченный доступ к штампу по сравнению с открытыми прессами.
Оглавление

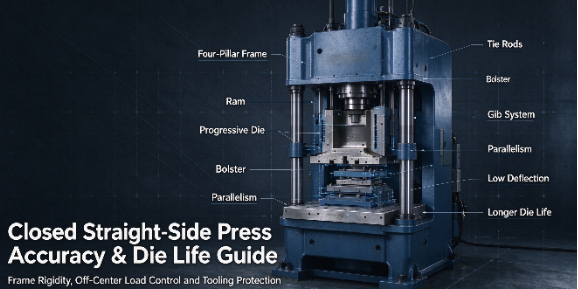

В прессах с прямой стороной используется жесткая симметричная конструкция рамы, позволяющая минимизировать угловое отклонение во время крупнотоннажной штамповки. В отличие от прессов с C-образной рамой, которые могут прогибаться под большими нагрузками, конструкции с прямыми сторонами распределяют усилия более равномерно благодаря усиленным стойкам и предварительно нагруженным тягам. Это улучшает выравнивание плунжера относительно станины, уменьшает неравномерный износ штампа и обеспечивает постоянную точность штамповки.
Прессы с прямой стороной обеспечивают большую стабильность при работе со смещенными от центра нагрузками в больших прогрессивных штампах. Многочисленные точки подвески и надежные системы направляющих помогают распределять неравномерные силы, возникающие при операциях штамповки, гибки и формовки. Это уменьшает наклон плунжера, предотвращает перекос инструмента и поддерживает постоянное качество деталей при крупносерийном производстве.

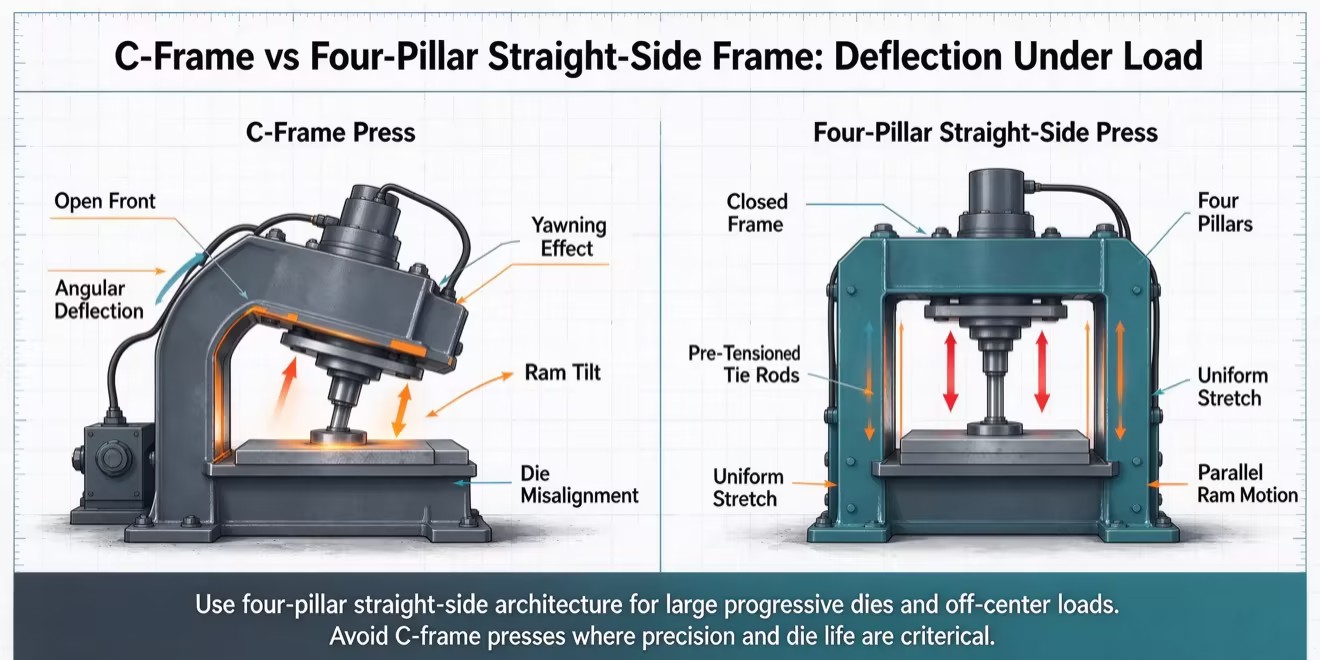

Прессы с прямой стороной обычно обеспечивают более высокую жесткость рамы и более равномерное распределение тоннажа, чем прессы с открытой рамой. Их конструкция с закрытой рамой сводит к минимуму прогибы и поддерживает большие штампы, крупнотоннажные операции и прецизионную штамповку. Прессы с открытой рамой обеспечивают более легкий доступ к инструментам, но более подвержены угловой деформации при тяжелых или смещенных от центра нагрузках. Выбор подходящей рамы зависит от тоннажа, размеров штампа и требований к точности.
Направляющие механизмы определяют горизонтальную устойчивость подъемника. Производители используют различные конструкции для достижения этой стабильности, и выбор подходящей во многом зависит от конкретного применения штамповки.
Восьмиточечные квадратные направляющие: они обеспечивают исключительный контроль, фиксируя скольжение по всем четырем углам, как спереди назад, так и слева направо. Они обеспечивают максимальную устойчивость к смещенной от центра нагрузке.
Шеститочечные направляющие: часто встречаются в прессах с прямыми сторонами немного меньшего размера, предлагая баланс между контролем теплового расширения и боковой устойчивостью.
Направляющие роликовых подшипников: они обеспечивают точность с низким коэффициентом трения для чрезвычайно высокоскоростных применений, таких как штамповка листового двигателя, где тепловое расширение от трения должно быть сведено к минимуму.
Более узкие зазоры между клиньями предотвращают горизонтальное перемещение салазок. Во время рабочего хода плунжер не может смещаться вбок. Такое жесткое отслеживание обеспечивает точность прессования на прямой стороне даже при тяжелых боковых нагрузках, возникающих при тяжелых операциях формовки или прокалывания кулачков. Надлежащие системы смазки постоянно подают масло к этим клиньям, поддерживая гидродинамическую пленку, которая предотвращает контакт металла с металлом, сохраняя при этом зазоры величиной до 0,0015 дюйма.
Гидравлические прессы с прямыми сторонами обеспечивают контролируемое усилие формовки на протяжении всего хода, что делает их пригодными для глубокой вытяжки и сложной обработки металлов давлением. Регулируемая скорость и время выдержки помогают улучшить поток материала и уменьшить количество дефектов. Механические прессы с прямой стороной обеспечивают более высокую скорость производства и повторяемость движений, что делает их идеальными для вырубки, прошивки и мелкой формовки. Лучший выбор зависит от требований к формованию, объема производства и требований к точности.
Прессы с прямой стороной обеспечивают превосходную жесткость рамы, распределение нагрузки и точность штамповки, но обеспечивают более ограниченный боковой доступ, чем прессы с C-образной рамой. Системы автоматической подачи и быстрой смены матрицы (QDC) помогают улучшить доступность и сократить время наладки. Надлежащая защита машины, защитные блокировки и автоматизированное управление необходимы для защиты операторов при сохранении эффективного и высокоточного производства. Тогда проще внедрить комплексные системы световых завес и физическую защиту.
Параллельность станины к плунжеру необходима для поддержания точности штамповки при больших нагрузках. Динамические испытания измеряют выравнивание плунжера во время реальной работы, помогая выявить прогиб рамы и неравномерное распределение силы. Правильная параллельность снижает износ матрицы, предотвращает ошибки размеров и обеспечивает стабильное качество деталей при высокоточной штамповке.
Кинематика хода контролирует скорость и движение плунжера на протяжении всего цикла штамповки. Прессы со звеньевым приводом обеспечивают более медленное движение во время формования, а сервопрессы предлагают программируемую скорость, положение и время выдержки. Контролируемая скорость формовки улучшает поток материала, уменьшает разрывы и утонения, а также способствует эффективному производству сложных металлических компонентов.
Контроль вибрации защищает штамповочное оборудование и оснастку от чрезмерных ударных сил. Жесткие рамы, правильно натянутые тяги и амортизирующие системы помогают снизить обратный тоннаж, вибрацию машины и рабочий шум. Эффективное управление вибрацией продлевает срок службы оборудования, повышает стабильность штамповки и снижает требования к техническому обслуживанию.
Высокоточные штамповочные прессы обеспечивают постоянное выравнивание пуансона и штампа, уменьшая неравномерный износ, повреждение инструментов и частоту технического обслуживания. Жесткие рамы станков и точная направляющая направляющих помогают продлить срок службы матрицы, минимизировать затраты на замену и повысить эффективность производства при крупносерийном производстве.
Прецизионное штамповочное оборудование улучшает однородность размеров и уменьшает такие дефекты, как заусенцы, разрывы и неравномерность формовки. Стабильное движение плунжера и равномерное распределение нагрузки обеспечивают лучшую производительность процесса (Cp/Cpk), более низкий уровень брака и меньшее количество операций вторичной отделки, помогая производителям поддерживать стабильное качество продукции.
Правильный выбор штамповочного пресса помогает предотвратить повреждение оборудования, чрезмерные простои и ненужные производственные затраты. Производители должны оценить жесткость рамы, требуемый тоннаж, характеристики хода, совместимость с автоматикой и долгосрочные эксплуатационные расходы. Точные расчеты мощности и соответствующий инженерный запас прочности повышают надежность оборудования и рентабельность инвестиций.
Для больших прогрессивных штампов и высокотоннажных применений структурная целостность прямостороннего пресса является непреложным требованием. Это гарантирует постоянную точность, безопасность оператора и долгосрочную эффективность работы. Переход на рамку с зазором устраняет разрушительное угловое отклонение, которое портит дорогостоящий инструмент и приводит к бракованию детали.
Оцените требования к максимальной смещенной от центра нагрузке на основе самых сложных прогрессивных штампов, чтобы определить необходимую конструкцию клина.
Измерьте необходимую площадь станины и убедитесь, что размеры пресса учитывают будущий рост оснастки и автоматическое удаление отходов.
Перед подписанием заказа на поставку запросите характеристики динамического параллелизма и данные испытаний на прогиб непосредственно у производителя печатной машины.
Проведите тщательный анализ грузоподъемности и энергетической кривой для ваших конкретных штампов, чтобы избежать недостаточного размера пресса и преждевременного механического выхода из строя.
Оцените ограничения вашего объекта, включая высоту потолка, грузоподъемность крана и требования к фундаменту, чтобы правильно подготовить площадку.
Ответ: В прессах с прямыми сторонами используется закрытая конструкция с четырьмя опорами. Эта симметричная конструкция исключает угловое отклонение при больших нагрузках. Вместо того, чтобы сгибаться, как C-образная рама, рама с прямой стороной вытягивается вертикально, сохраняя плунжер и станину совершенно параллельными во время штамповочного хода.
Ответ: Предотвращая боковое перемещение и сохраняя строгую параллельность, пресс предотвращает неравномерный износ направляющих штифтов и режущих кромок. Такое точное выравнивание значительно увеличивает интервалы между заточками штампов и предотвращает катастрофическое повреждение инструмента.
Ответ: Выбирайте гидравлический пресс, если для вашего применения требуется постоянное давление на протяжении всего хода, например, при операциях глубокой вытяжки. Выбирайте механический пресс для высокоскоростной точности, вырубки и большего количества ходов в минуту (SPM).
О: Размер матрицы ограничен только размерами станины конкретной машины и ее грузоподъемностью. Прессы с прямыми сторонами предназначены для обработки массивной оснастки, регулярно обрабатывая прогрессивные штампы длиной более 120 дюймов и весом в десятки тысяч фунтов.
Ответ: Технические специалисты используют прецизионные тензодатчики и лазерные измерительные инструменты во время фактического хода штамповки. Это измеряет отклонение и выравнивание при рабочем тоннаже, обеспечивая реальную картину точности, а не просто проверяя состояние покоя.
А: Да. Высокоскоростные прецизионные прямосторонние прессы являются отраслевым стандартом для производства пластин двигателей и электронных компонентов. Они отличаются чрезвычайной вибростойкостью, сверхмалыми зазорами в рукоятке и оптимизированной кинематикой ползуна для быстрой езды на велосипеде.
