Системы Power Press с H-образной рамой играют решающую роль в современном производстве, но выбор правильной конструкции рамы не всегда прост. Многие покупатели сравнивают прессы с H-образной рамой и C-образной рамой, не до конца понимая, как конструкция, тоннаж, точность и требования к рабочему пространству влияют на реальные производственные результаты. В этом руководстве мы четко и практично разбираем ключевые различия. Мы помогаем вам решить, какой пресс соответствует вашим материалам, планировке помещения, требованиям безопасности и долгосрочным производственным целям — без ненужных сложностей.
Гидравлический пресс — это промышленная машина, предназначенная для приложения контролируемой сжимающей силы к материалу. Он использует давление гидравлической жидкости для придания формы, прессования, изгиба или сборки деталей. Производители полагаются на него, поскольку усилие остается плавным, последовательным и легко контролируемым. Проще говоря, это помогает превратить сырье в полезные компоненты — точно и эффективно.
Гидравлические прессы работают по закону Паскаля.
Вот идея:
Давление, приложенное к замкнутой жидкости, распространяется равномерно во всех направлениях.
Небольшая сила может создать гораздо большую силу.
Система умножает входную силу, не теряя контроля.
На практике:
Насос подает давление гидравлического масла.
Масло толкает поршень.
Поршень толкает плунжер вниз.
Материал прижимается к штампу или рабочей поверхности.
Это мощно, предсказуемо и повторяемо.
Гидравлические прессы используются во многих отраслях промышленности, поскольку они работают с различными материалами и уровнями силы.
Общие приложения включают в себя:
Производство автомобилей – штамповка, формовка, сборка.
Металлообработка – гибка, правка, глубокая вытяжка.
Электрика и электроника – прессование компонентов
Аэрокосмическая промышленность – прецизионное формование деталей конструкций
Бытовая техника – формовка панелей и сборка деталей
Общее производство – техническое обслуживание и использование в мастерских
Они легко масштабируются: от небольших мастерских до автоматизированных производственных линий.
Структура рамы – это не просто форма, она определяет, как пресс ведет себя под нагрузкой.
Конструкция рамы влияет:
Распределение силы по машине
Прогиб во время операций под высоким давлением
Выравнивание между плунжером и оснасткой
Безопасность оператора и устойчивость машины

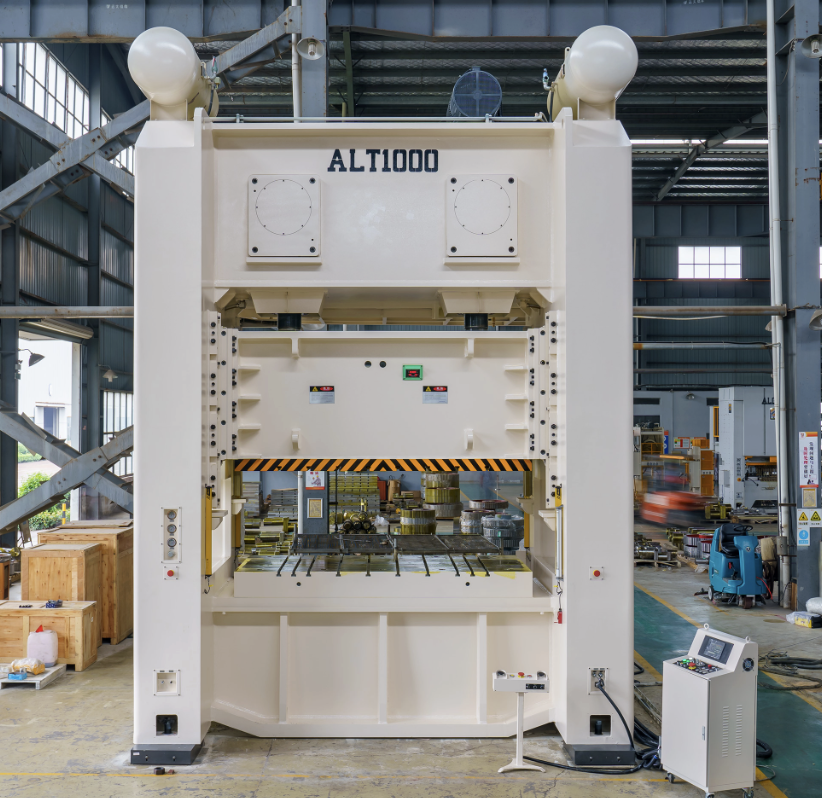

Прессы с C-образной рамой имеют одноколонную конструкцию с открытым горлом. Это обеспечивает хороший обзор и легкий доступ, но рама может прогибаться под нагрузкой. Прессы с H-образной рамой имеют двухколонную или четырехстоечную конструкцию. Он распределяет усилие равномерно и сохраняет устойчивость рамы. Эта разница имеет значение для безопасности и точности. При повышении нагрузки Н-образные рамы остаются выровненными, а С-образные могут слегка перекручиваться.
Прессы с C-образной рамой обычно выбирают для легких работ. Они справляются с задачами небольшого тоннажа, такими как штамповка, мелкая штамповка и формовка. Прессы с H-образной рамой созданы для тяжелых операций. Они поддерживают гораздо более высокий тоннаж и непрерывное производство. Если ваш процесс требует постоянного усилия при высоких нагрузках, они являются более безопасным выбором. Требования к тоннажу часто определяют каркас прежде, чем любая другая функция.
Жесткость рамы напрямую влияет на точность. Прессы с C-образной рамой могут прогибаться при увеличении тоннажа. Это отклонение может повлиять на допуск детали и срок службы инструмента. Прессы с Н-образной рамой устойчивы к изгибу благодаря своей симметричной конструкции. Они сохраняют соосность под нагрузкой, помогая деталям сохранять целостность. При жестких допусках жесткость становится большим преимуществом.
Прессы с C-образной рамой обеспечивают трехсторонний доступ. Операторам нравится его быстрая загрузка, разгрузка и смена штампов. Это ускоряет настройку при мелкосерийной работе. Прессы с H-образной рамой обычно обеспечивают доступ только спереди. Они кажутся более замкнутыми, но автоматизация подходит лучше. Когда эргономика важнее силы, часто побеждают C-образные рамы.
Прессы с C-образной рамой подходят для компактных мастерских. Им нужно меньше площади и более легкий фундамент. Установка остается простой. Прессам с H-образной рамой требуется больше места и более прочный фундамент. Они подходят для больших производственных помещений и фиксированной планировки. Раннее планирование пространства позволяет избежать дорогостоящих изменений в дальнейшем.
Прессы с C-образной рамой обычно стоят дешевле. Техническое обслуживание остается меньшим из-за более простой конструкции. Прессы с H-образной рамой требуют более высоких первоначальных инвестиций. Эксплуатационные расходы могут возрасти, но производительность масштабируется лучше. Выбор зависит от рабочей нагрузки, а не только бюджета.
| Фактор | Пресс с C-образной рамой | Пресс H-образной рамы |
|---|---|---|
| Конструкция рамы | Одноколоночный | Двухколонный/четырехстоечный |
| Типичный тоннаж | От низкого до среднего | От среднего до очень высокого |
| Риск отклонения | Выше при нагрузке | Минимальный |
| Доступ | Трехсторонний | Доступ спереди |
| Потребности в пространстве | Компактный | Большая площадь |
| Фокус на затратах | Нижний вперед | Более высокая производительность |
Первый шаг — понять, сколько сил требуется вашему процессу. Обычно мы оцениваем силу нажатия на основе типа материала, толщины и площади контакта. Это не остается сложным надолго. Большинство поставщиков подтверждают расчеты при выборе.
Прессы с C-образной рамой хорошо подходят для легкого и среднего тоннажа. Они надежно работают в пределах номинальных значений. Если вы превысите их возможности, начнут проявляться проблемы. Прогиб рамы увеличивается. Срок службы инструмента снижается. Запасы безопасности сокращаются.
Прессы с H-образной рамой более комфортно справляются с более высоким тоннажем. Их сбалансированная структура равномерно распределяет силу. Он сохраняет стабильность выравнивания во время тяжелых или повторяющихся циклов прессования.
Размер материала играет большую роль при выборе пресса. Мелкие детали и тонкие материалы подходят для прессов с C-образной рамой. Они обеспечивают легкую загрузку и хороший обзор. Установка остается быстрой.
Крупные или толстые заготовки меняют картину. Прессы с H-образной рамой поддерживают более широкие матрицы и более высокие комплекты инструментов. Они также лучше переносят неравномерную нагрузку. Когда вес инструмента увеличивается, жесткость становится более важной, чем доступ.
Доступная площадь часто ограничивает возможности на раннем этапе. Прессы с C-образной рамой хорошо подходят для компактных мастерских. Они быстро устанавливаются и редко требуют специального фундамента. Переместить их позже будет проще простого.
Прессы с H-образной рамой требуют больше места. Им также нужны более прочные полы и фиксированное расположение. Взамен они поддерживают структурированные макеты и предсказуемые рабочие процессы. Более короткие пути прохождения материала часто повышают эффективность больше, чем повышение скорости.
При небольших объемах производства обычно предпочтение отдается печатным машинам с C-образной рамой. Ручное управление кажется естественным. Корректировки происходят быстро. Операторы постоянно следят за процессом.
Крупносерийное производство склоняется к использованию прессов с Н-образной рамой. Они легко интегрируются в автоматизированные линии. Конвейеры, питатели и роботы лучше выравниваются вокруг рамы. Когда время безотказной работы имеет значение, конструкция, готовая к автоматизации, экономит усилия каждую смену.
Безопасность начинается с конструкции рамы. Прессы с C-образной рамой остаются безопасными, если нагрузки остаются под контролем. Превышайте лимиты, и риск быстро возрастает.
Прессы с Н-образной рамой обеспечивают более высокую структурную стабильность. Это уменьшает отклонение и неожиданное движение. Многие отрасли также требуют сертификации соответствия. Ищите прессы, соответствующие стандартам ISO, CE или местным стандартам безопасности.
| Фактор выбора | Прессы с C-образной рамой Прессы | с H-образной рамой |
|---|---|---|
| Типичный диапазон тоннажа | От низкого до среднего | От среднего до очень высокого |
| Поддержка размера детали | Малый и средний | От среднего до большого |
| Потребность в площади | Компактный | Большая площадь |
| Возможность автоматизации | Ограниченный | Сильный |
| Запас прочности | Чувствителен к нагрузке | Высокая жесткость |
Оба пресса нуждаются в элементарном регулярном уходе. Мы часто проверяем гидравлическое масло, уплотнения, шланги и фильтры. Чистое масло поддерживает стабильное давление. Смазка снижает износ направляющих и штифтов.
Прессы с C-образной рамой легче обслуживать. У них меньше конструктивных частей. Прессы с H-образной рамой занимают немного больше времени. Дополнительные колонны и направляющие требуют проверки. Тем не менее, установленные процедуры остаются простыми.
Жимы с C-образной рамой концентрируют нагрузку вокруг открытого горла. Со временем он может прогнуться. Проблемы с выравниванием появляются в первую очередь. Износ инструмента увеличивается быстрее.
Прессы с Н-образной рамой распределяют усилие по двум сторонам. Стресс остается сбалансированным. Износ проявляется на колоннах, втулках и направляющих. Они лучше справляются со смещенными от центра нагрузками.
Прессы с C-образной рамой служат долго при небольших нагрузках. Они подходят для работ с низким циклом. Интенсивное использование быстро сокращает срок службы.
Прессы с H-образной рамой подходят для крупнотоннажной и непрерывной работы. Они лучше справляются с длительными сменами. Правильное обслуживание продлевает срок службы даже в условиях требовательного производства.
О: Пресс с C-образной рамой работает лучше. Он занимает меньше места и обеспечивает легкий доступ к деталям.
А: Не совсем. Подходит для легких и средних нагрузок. Тяжелая работа может привести к деформации рамы.
О: Часто да. Его жесткая конструкция позволяет контролировать выравнивание при большом тоннаже.
A: Прессы с C-образной рамой. У них меньше компонентов и более простые проверки.
A: Соответствуйте толщине материала, размеру матрицы и запасу прочности. Избегайте работы на максимальной мощности.
Выбор между печатной машиной с H-образной рамой и машиной с C-образной рамой зависит от того, как вы работаете, а не только от того, что вы производите. Для выполнения легких задач, быстрой настройки и ограниченного пространства часто предпочтение отдается конструкциям с C-образной рамой. Тяжелые нагрузки, жесткие допуски и линии, готовые к автоматизации, обычно указывают на решения с H-образной рамой. Правильное соответствие улучшает согласованность, защищает инструменты и снижает долгосрочные затраты.
