Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-10-12 Происхождение:Работает
Незапланированное обслуживание оснастки и высокий уровень брака снижают рентабельность крупносерийного производства. Эти проблемы обычно связаны с единственной точкой отказа: нарушением целостности инструментов. В то время как постепенная деградация инструмента происходит естественным путем в течение миллионов циклов, преждевременный износ штампов нарушает производственные графики, увеличивает стоимость детали и требует срочного аварийного ремонта. Переход от реактивного пожаротушения к превентивному предотвращению требует систематической оценки механизмов износа. Вы должны проанализировать металлургию инструментальной стали, центровку пресса и химию смазки, чтобы определить наиболее эффективное вмешательство. Производители не могут полагаться только на визуальный осмотр для оценки состояния инструмента. Современное производство требует строгого понимания физики, происходящей внутри печатной машины. Диагностируя точную причину отказа, инженеры реализуют целевые решения, которые продлевают срок службы инструмента, улучшают качество деталей и стабилизируют производительность.
Прежде всего определите механизм износа. Прежде чем инвестировать в модификацию инструментов или новые покрытия, очень важно различать адгезионный износ (истирание), абразивный износ, термическую усталость и механическую усталость.
Несоответствие материала и подложки является основной причиной: появление современных высокопрочных сталей (AHSS) часто превосходит устаревшие инструментальные стали, что требует модернизации материалов штампов или усовершенствованных покрытий для поверхностной обработки (PVD/CVD).
Смазка и центровка определяют рентабельность инвестиций: даже инструментальные стали премиум-класса преждевременно выйдут из строя, если присутствует прогиб пресса, неправильный зазор матрицы или недостаточная граничная смазка.
Прогнозируемое техническое обслуживание превосходит плановое техническое обслуживание: интеграция средств контроля тоннажа, встроенных в штамп датчиков и компьютеризированных систем управления техническим обслуживанием (CMMS) меняет парадигму технического обслуживания с реактивного на прогнозное, максимально увеличивая жизненный цикл штамповочного штампа.
Оглавление
Износ штамповочной формы влияет не только на затраты на ремонт. Частые неисправности инструмента увеличивают время простоя, процент брака и расходы на техническое обслуживание. Установление измеримых показателей производительности помогает производителям контролировать затраты и увеличивать срок службы штампов.
Тип стоимости | Ключевые расходы |
|---|---|
Прямые затраты | Замена пуансонов, ремонт штампов, электроэрозионная обработка, ремонтные работы. |
Косвенные затраты | Простои производства, бракованные детали, проверка качества, задержки поставок |
Косвенные затраты могут значительно увеличить общий финансовый эффект от преждевременного износа инструмента.
Производителям следует следить за следующими показателями:
Количество обращений за заточку: циклы штамповки между операциями заточки.
Стоимость оснастки за деталь: общие затраты на оснастку, разделенные на количество произведенных приемлемых деталей.
Уровень брака: процент бракованных штампованных компонентов.
Время простоя: производственные часы, потерянные из-за обслуживания инструментов.
Срок службы инструмента: общее количество ходов до замены компонентов.
Проверьте свойства материала: проверьте толщину листа и прочность на растяжение.
Оценка инструментальной стали: Подтвердите марку стали и твердость поверхности.
Оптимизация зазора матрицы: подбирайте зазор при резке в соответствии с требованиями к материалу.
Установите цели по техническому обслуживанию: используйте историческое количество ходов и данные о производительности инструмента.
Состояние инструмента | Рекомендуемое действие |
|---|---|
Незначительный износ кромки | Заточить и проверить |
Частое истирание или истирание | Улучшите смазку или обновите покрытия. |
Повторный удар ударом | Проверьте соосность, зазор и материалы инструмента. |
Постоянные сбои и большое время простоя | Рассмотрите возможность модернизации или замены матрицы |
Цель состоит в том, чтобы минимизировать стоимость оснастки на одну приемлемую деталь, а не сосредотачиваться только на отдельных расходах на ремонт.

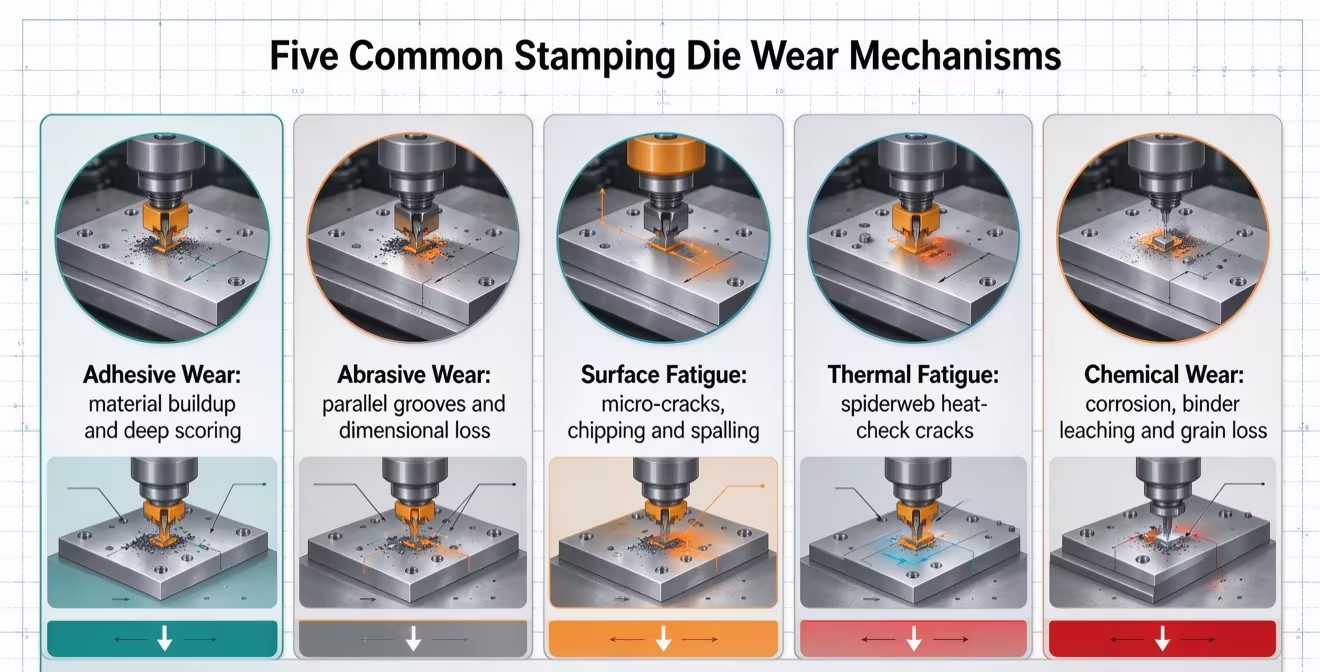

Преждевременный износ штамповочной формы возникает в результате трения, механического напряжения, колебаний температуры и химических реакций. Определение конкретного механизма износа помогает производителям выбирать подходящие инструментальные материалы, покрытия, смазку и стратегии технического обслуживания, чтобы продлить срок службы штампов.
Адгезивный износ возникает, когда высокое давление и трение приводят к прилипанию листового металла к поверхности штампа. Этот перенос материала создает царапины, увеличивает силу зачистки и ускоряет повреждение инструмента. Правильная смазка, совместимые покрытия поверхности и оптимизированные условия формовки помогают уменьшить истирание и повысить долговечность матрицы.
Абразивный износ возникает, когда твердые частицы, металлический мусор или окалина царапают и удаляют материал с поверхностей инструментов. Общие симптомы включают параллельные канавки, тупые режущие кромки и неточности размеров. Поддержание чистоты поверхностей листового металла и выбор износостойких инструментальных сталей или покрытий помогают свести к минимуму абразивные повреждения.
Поверхностная усталость возникает в результате повторяющихся штамповочных нагрузок, которые постепенно создают микроскопические трещины в инструментальной стали. Эти трещины могут перерасти в сколы кромок, отколы поверхности или поломку пуансона. Правильная термическая обработка, сбалансированная твердость и ударная вязкость, а также контролируемая нагрузка помогают предотвратить преждевременный усталостный выход из строя.
Термическая усталость возникает, когда повторяющиеся нагревание и охлаждение вызывают расширение и сжатие поверхностей штампов. Это может привести к появлению мелких поверхностных трещин, известных как термопроверка, что со временем может привести к потере материала. Оптимизация скорости штамповки, смазки, охлаждения и выбора материала инструмента помогает снизить термическое напряжение.
Коррозионный износ возникает, когда несовместимые смазочные материалы, присадки или химические вещества вступают в реакцию с инструментальными материалами. Некоторые химические составы могут повредить поверхности инструментальной стали или карбидные связующие, снижая износостойкость и срок службы. Выбор химически совместимых смазочных материалов и инструментальных материалов помогает предотвратить отказы, связанные с коррозией.
Механизм износа | Визуальный признак детали/инструмента | Немедленная проверка цеха |
|---|---|---|
Адгезивный износ (истирание) | Глубокие задиров на вытянутых деталях, налипание материала на пуансоне. | Проверьте концентрацию смазки и выравнивание распылительной форсунки. |
Абразивный износ (задиры) | Параллельные канавки на поверхности штампа, быстрая потеря размеров. | Осмотрите входящий рулон на наличие крупной прокатной окалины или заусенцев. |
Поверхностная усталость (сколы) | Отсутствие фрагментов на режущих кромках, внезапное увеличение заусенцев. | Проверьте твердость инструментальной стали (HRC) и параллельность пресса. |
Термическая усталость (проверка нагревом) | Микротрещины в виде паутины на поверхности инструмента. | Контролируйте рабочую температуру инструмента и регулируйте скорость пресса. |
Идентификация механизма износа позволяет выявить симптомы, но инженерам приходится копать глубже, чтобы найти коренные причины. Преждевременный отказ обычно возникает из-за несоответствия проектных параметров инструмента и реальности производственного цеха.
Выбор правильной инструментальной стали требует баланса между прочностью и износостойкостью. Устаревшие материалы, такие как D2, обеспечивают приличные базовые характеристики для мягких сталей, но они часто терпят неудачу при формировании современных высокопрочных сплавов. Переход на стали порошковой металлургии (PM), такие как CPM-10V, или использование твердосплавных вставок обеспечивает необходимое количество карбидов ванадия или вольфрама для устойчивости к сильному истиранию. Равномерное распределение карбидов в сталях PM предотвращает образование больших скоплений карбидов, которые часто приводят к сколам в обычных слитках стали.
Даже самая совершенная сталь PM выйдет из строя, если термическая обработка будет неправильной. Обезуглероживание в процессе закалки оставляет мягкую внешнюю оболочку, которая мгновенно изнашивается. И наоборот, недостаточный отпуск делает сердечник хрупким и склонным к разрушению под нагрузкой. Строгое соблюдение металлургических требований, включая надлежащие температуры аустенизации и несколько циклов отпуска, является непреложным условием работоспособности штампа..
Несоосность пресса и чрезмерное отклонение могут привести к неравномерному зазору матрицы, преждевременному износу пуансона и повреждению инструмента. Изношенные направляющие системы, нецентральная нагрузка и недостаточная жесткость рамы влияют на параллельность ползуна к станине. Регулярные проверки пресса, регулировка клиньев и проверка динамического выравнивания помогают поддерживать точность штамповки и продлевают срок службы инструментов.
Вытягивание пули происходит, когда штампованный лом возвращается на поверхность штампа, а не падает, что потенциально может повредить пуансоны и компоненты штампа во время следующего хода. Общие причины включают всасывание, чрезмерную смазку и остаточный магнетизм. Правильная геометрия матрицы, выталкивающие штифты и подходящие системы удаления отходов помогают предотвратить вытягивание заготовок и поддерживать стабильное производство.
Неправильная смазка штамповки увеличивает трение, нагрев и истирание, ускоряя износ матрицы. Смазочные материалы должны соответствовать материалу заготовки и требованиям к формованию, особенно для высокопрочных сталей и операций глубокой вытяжки. Постоянное нанесение смазки и регулярные проверки сопел помогают предотвратить появление сухих пятен, улучшить качество формовки и уменьшить повреждение инструмента.
Различия в толщине, твердости и состоянии поверхности листового металла могут повлиять на зазор резания и производительность инструмента. Высокопрочные материалы, такие как AHSS, требуют больших формовочных усилий и подходящей конструкции матрицы. Мониторинг качества поступающего материала и корректировка характеристик оснастки помогают снизить непредвиденный износ, размерные дефекты и перерывы в производстве.
Предотвращение преждевременного износа штампов требует сочетания модернизации материалов, механической оптимизации, автоматического мониторинга и профилактического обслуживания. Устранение основных причин помогает повысить надежность инструментов и снизить долгосрочные производственные затраты.
Усовершенствованные инструментальные стали и поверхностные покрытия повышают износостойкость и снижают трение в сложных условиях штамповки. Стали порошковой металлургии и карбид вольфрама обеспечивают повышенную долговечность в подходящих условиях эксплуатации, а покрытия PVD, CVD и TD помогают минимизировать истирание и повреждение поверхности. Правильный выбор материала и покрытия может продлить срок службы инструмента и снизить частоту заточки.
Правильный зазор матрицы и выравнивание пресса необходимы для стабильной производительности штамповки. Инженеры должны регулировать зазор между пуансоном и штампом в соответствии с толщиной, прочностью и требованиями резки материала. Регулярные проверки параллельности плунжеров, систем направляющих и жесткости пресса помогают предотвратить неравномерную нагрузку, чрезмерные заусенцы и преждевременный выход из строя инструмента.
Автоматизированные системы смазки обеспечивают равномерное распределение смазки, уменьшая трение и предотвращая сухой контакт во время штамповки. Встроенные датчики и системы контроля тоннажа могут обнаружить аномальные силы, нарушения подачи и вытягивание заготовок до того, как произойдет серьезный ущерб. Эти технологии повышают стабильность процесса, минимизируют отходы материалов и сокращают время непредвиденных простоев.
Компьютеризированные системы управления техническим обслуживанием (CMMS) помогают производителям отслеживать циклы штамповки, графики технического обслуживания, замены компонентов и неисправности инструментов. Исторические данные о производительности помогают планировать профилактическое обслуживание и выявлять повторяющиеся проблемы износа. Такой подход, основанный на данных, повышает надежность оборудования, продлевает срок службы штампов и снижает затраты на техническое обслуживание.
Извлеките исторические данные об браке и простоях, чтобы определить три матрицы с самым высоким уровнем обслуживания, которые в настоящее время работают на вашем предприятии.
Проведите динамическую проверку центровки пресса, чтобы измерить параллельность плунжера и зазор между клиньями при фактическом тоннаже штамповки.
Проверьте свою текущую систему нанесения смазки, чтобы выявить засоренные форсунки, неравномерную форму распыления или неправильную вязкость жидкости.
Убедитесь, что зазоры при резке соответствуют конкретной прочности на сдвиг и толщине материала входящего рулона.
Внедрите строгую систему отслеживания количества ходов, чтобы запланировать профилактическую заточку до того, как произойдет катастрофический выход кромки из строя.
Ответ: Приемлемый срок службы сильно варьируется в зависимости от штампуемого материала и используемой инструментальной стали. Стандартная высечка из мягкой стали может достигать от 500 000 до 1 000 000 ходов между заточками. Однако штамповка усовершенствованных высокопрочных сталей (AHSS) может сократить этот срок службы до 50 000 ходов без специальных покрытий или инструментальных сталей для порошковой металлургии.
О: Неправильный зазор штампа заставляет инструмент работать тяжелее. Если зазор слишком мал, трение увеличивается в геометрической прогрессии, что приводит к быстрому абразивному износу и истиранию. Если зазор слишком свободный, материал сгибается, прежде чем порваться, создавая тяжелые заусенцы и увеличивая риск выдергивания пробки. Оптимальный зазор равномерно распределяет силы резания.
Ответ: Раздражение само по себе является симптомом, а не основной причиной. Хотя операторы могут отполировать микросварной материал, чтобы временно восстановить поверхность, истирание вернется, если не будет устранена основная проблема. Постоянная профилактика требует обновления химического состава смазочного материала, нанесения антифрикционных покрытий на поверхность или изменения марки инструментальной стали.
О: Не существует единственного лучшего покрытия; это зависит от режима отказа. Нитрид титана (TiN) обеспечивает хорошую износостойкость общего назначения. Карбонитрид титана (TiCN) отлично подходит для абразивных сред. Для тяжелых операций формовки и глубокой вытяжки, склонных к истиранию, покрытия термодиффузии (TD) или химического осаждения из паровой фазы (CVD) обеспечивают превосходную защиту.
A: Вытягивание заготовок вытягивает штампованный лом обратно на поверхность штампа. Когда пресс снова включается в работу, закаленный пуансон вдавливает кусок лома прямо в матрицу. Это локальное экстремальное давление вызывает немедленные катастрофические повреждения, часто откалывая кромку штампа или полностью разрушая пуансон.
О: Да, многие покрытия PVD и CVD можно удалить химическим путем и нанести повторно после заточки инструмента. Однако повторяющиеся циклы зачистки могут ухудшить целостность поверхности подложки из инструментальной стали, что потенциально может привести к водородному охрупчиванию или микроскопическим изменениям размеров с течением времени.
