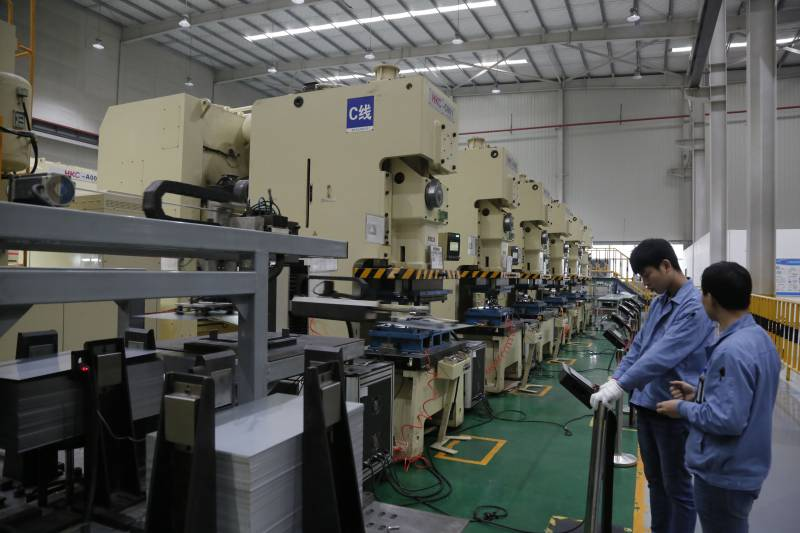

I. Кривошипно-ползунковый механизм с приводом от коленчатого вала.
Принцип работы: при вращении коленчатого вала шатун качается и перемещается вверх и вниз, заставляя ползун двигаться вверх и вниз по направляющей.
Особенности: двухсторонняя опора коленчатого вала, хорошая нагрузка;большой ход скользящего блока, нерегулируемый ход.Большой коленчатый вал, который подвержен изгибам и кручению, сложно выковать, поэтому требования к изготовлению высоки.
Область применения: в основном используется в средних и малых прессах с большим ходом.
II.Кривошипно-ползунковый механизм, приводимый в движение кривошипом
Принцип работы: когда коленчатый вал вращается, центр внешней окружности эксцентриковой втулки совершает круговое движение с центром коленчатого вала в качестве центра, приводя в движение шатун и ползунок.
Особенности: односторонний подшипник коленчатого вала, плохое нагруженное состояние;регулируемый ход ползуна (эксцентриковая втулка или торец кривошипной шейки со шкалой).Ход легко регулировать, конструкция проста, но жесткость подвески кривошипа недостаточна.
Область применения: в основном используется в средней и малой прессе.
III.Кривошипно-ползунковый механизм эксцентриковый пресс
Принцип работы: когда эксцентриковая шестерня в эксцентриковом прессе вращается на оправке, ее эксцентриковая шейка эквивалентна вращению кривошипа, что приводит в движение шатун для перемещения ползуна вверх и вниз.
Особенности: оправка эксцентрикового колеса в эксцентриковом прессе поддерживается с обоих концов с хорошей нагрузкой;эксцентриковая передача передает только крутящий момент, а изгибающий момент воспринимается оправкой;Напряженное состояние лучше, чем у коленчатого вала, а жесткость оправки больше.Конструкция относительно сложная, но литье решить проще, чем ковку коленчатого вала.
Область применения: обычно используется в прессах большого и среднего размера.
Различия в трех структурах:
Ход пресса коленчатого вала не регулируется;удар эксцентриковый пресс Кривошипно-шатунный пресс может быть спроектирован как регулируемая конструкция, а общая структура оборудования становится более красивой.
