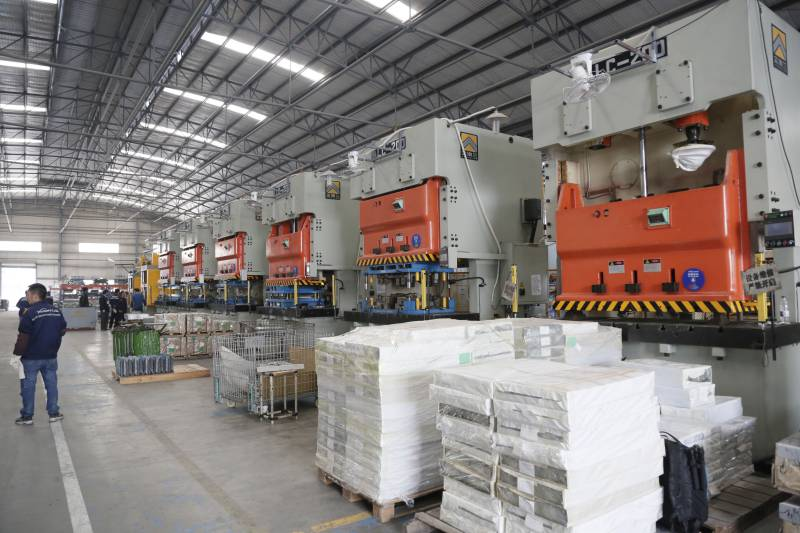

Форма кривошипного пресса:
1) кровать
Станина представляет собой каркас пресса, воспринимающий все давление штамповки и соединяющий все части пресса, чтобы обеспечить точность, прочность и жесткость, необходимые для всей машины.На станине закреплен рабочий стол для установки нижней матрицы штампа.
2) рабочая организация
Это кривошипно-шатунный механизм, который состоит из коленчатого вала, шатуна и скользящего блока.Двигатель передает энергию на шкив через клиновой ремень, на коленчатый вал через трансмиссионный вал через шестерню и большую шестерню и на возвратно-поступательное линейное движение ползуна через шатун.Верхняя плашка матрицы закреплена на скользящем блоке.Ременное колесо также действует как маховик, благодаря чему нагрузка на пресс остается равномерной в течение всего рабочего цикла и энергия может быть полностью использована.
3) система управления
В его состав входят тормоз, муфта и т. д. Муфта служит для запуска и остановки действия пресса.Тормоз предназначен для остановки ползунка в необходимом положении при выключенном сцеплении.Выключение и включение сцепления, то есть нажатие и выключение, контролируется механизмом управления.
4) система передачи
В том числе ременная передача колес, зубчатая передача и другие механизмы.
5) энергетическая система
Включая двигатель, маховик (шкив).
Помимо вышеперечисленных основных частей, кривошипный пресс также имеет множество вспомогательных устройств, таких как система смазки, предохранительное устройство, счетное устройство и воздушная подушка.
Принцип работы кривошипного пресса:
кривошипный пресс передает движение и энергию двигателя коленчатому валу через систему передачи, так что коленчатый вал может вращаться, а ползунок может создавать возвратно-поступательное движение через шатун.
Двигатель приводит во вращение коленчатый вал через шестерню, большую шестерню (маховик) и сцепление, а затем ползун совершает возвратно-поступательное движение в направляющей фюзеляжа через шатун.Верхняя матрица матрицы закреплена на ползунке, а нижняя матрица закреплена на рабочем столе корпуса машины, так что пресс может оказывать давление на штамповочные материалы, помещенные между верхней матрицей и нижней матрицей, и сжимать их. в заготовку с помощью матрицы для реализации обработки давлением.Сцепление управляется ножной педалью через механизм управления для реализации движения или остановки кривошипно-ползункового механизма.Тормоз тесно связан со сцеплением, и кривошипно-ползунковый механизм можно остановить в определенном положении (обычно это положение, в котором ползунок находится в верхней мертвой точке) после выключения сцепления.Большая шестерня также действует как маховик, обеспечивая равномерную нагрузку двигателя и эффективно сохраняя и высвобождая энергию.
