Жим с рамой C и жим с H-рамкой: объяснение ключевых отличий

Выбор неправильной конструкции гидравлического пресса напрямую влияет на срок службы матрицы, процент брака и общую эффективность производства. Это делает первоначальный структурный выбор критически важным решением по капитальным затратам. Руководителям предприятий и инженерам-технологам приходится постоянно балансировать. Вы должны сопоставить потребность в доступности для оператора, портативности и быстром времени цикла со строгими требованиями к структурной жесткости, большому тоннажу и допускам точности.

В этом руководстве подробно описаны технические особенности пресса с рамой C и пресса Мы предоставляем структуру технической оценки, основанную на пределах прогиба, ограничениях по занимаемой площади и показателях производительности для конкретных приложений. Понимание этих переменных гарантирует, что ваше оборудование идеально соответствует требованиям вашего цеха. Вы узнаете, как геометрия рамы влияет на износ оснастки, как планировка предприятия влияет на выбор пресса и как реализовать стратегию двойного пресса для максимальной эффективности производства.с рамой H.

Ключевые выводы

• Структурная жесткость и доступность: прессы с H-образной рамой обеспечивают превосходную жесткость и равномерное распределение усилий для высокотоннажной и точной работы, тогда как прессы с C-образной рамой обеспечивают трехсторонний доступ, идеально подходящий для быстрых ручных или полуавтоматических операций.

• Фактор «зевания»: прессы с C-образной рамой подвержены угловому отклонению (зеванию) при пиковых нагрузках, что может ускорить износ инструментов при неправильном использовании для высокоточных задач.

• Занимаемая площадь, мобильность и влияние на объект: C-образные рамы требуют значительно меньше площади, обеспечивают большую мобильность при производстве сотовых сетей и редко требуют специализированного фундамента. И наоборот, высокотоннажные H-образные рамы требуют большей площади и часто требуют крепления из железобетона в качестве постоянного крепления.

• Соотношение стоимости и стоимости: C-образные рамы обеспечивают более низкие первоначальные капитальные затраты для повседневных задач легкой и средней нагрузки; H-образные рамы оправдывают свою более высокую стоимость за счет увеличенного срока службы матрицы и способности выполнять тяжелую формовку и обработку негабаритных деталей.

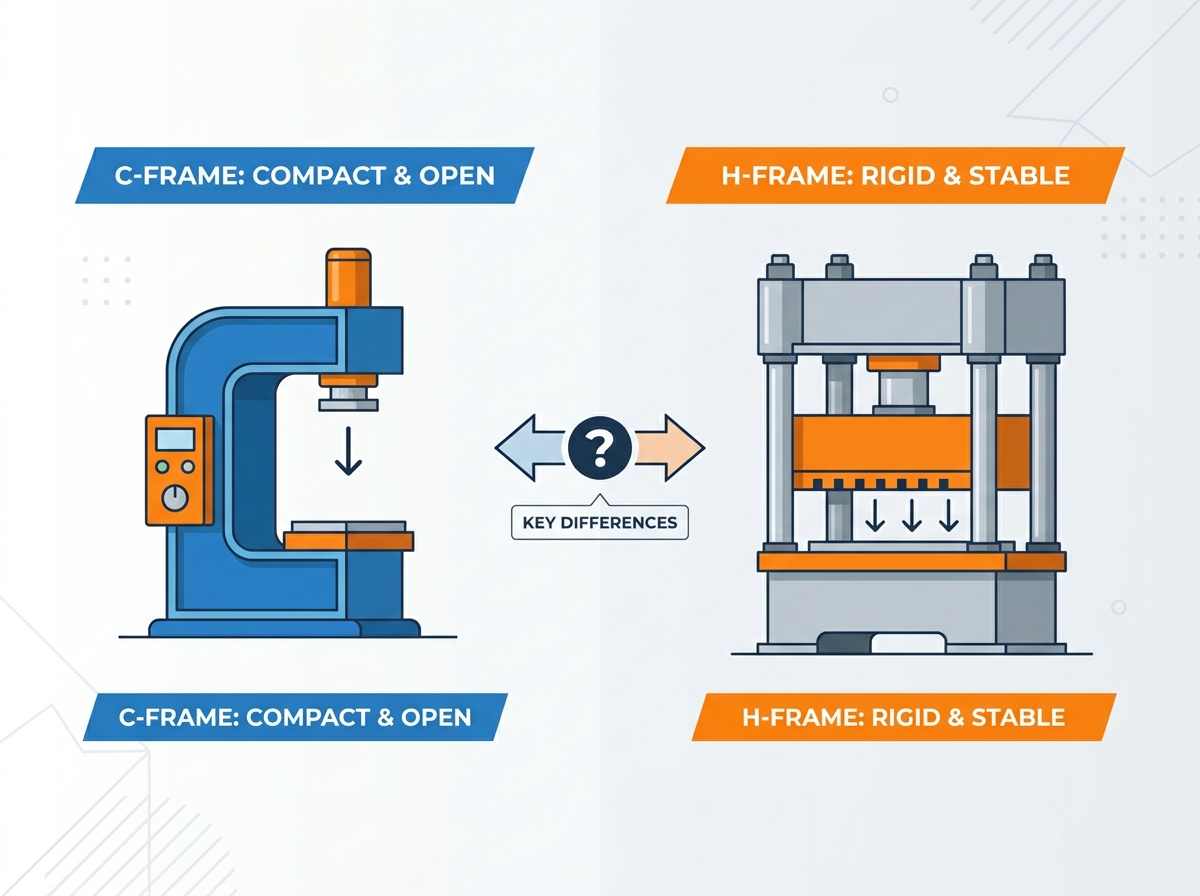

Пресс с рамой C и пресс с рамой H: ключевые структурные различия

Определение структурной целостности требует рассмотрения конкретных производственных допусков и рабочих процессов. Рама пресса должна противостоять огромным силам, возникающим во время цикла штамповки или формовки. Если рама прогибается, плунжер и надрессорная пластина теряют параллельность. Это смещение переносится непосредственно на заготовку и инструмент. Оценка архитектуры рамы — это первый шаг на пути к адаптации машины к вашим производственным требованиям.

Механика C-образной рамы (рамка с зазором)

Пресс с C-образной рамой имеет конструкцию с открытым зазором, напоминающую букву «C». Эта архитектура опирается на одну массивную заднюю колонну, поддерживающую верхнюю корону и гидравлический цилиндр. Передняя и боковые стороны остаются полностью открытыми. Открытая конструкция создает определенный набор физических характеристик под нагрузкой.

Поскольку прижимающая сила прикладывается к передней части буквы «С», а опора конструкции находится сзади, создается моментный рычаг. Когда гидравлический цилиндр выдвигается и встречает сопротивление, сила давит на корону вверх и вниз на станину. Задняя колонна выполняет роль опоры. Эта физическая модель означает, что рама должна быть очень толстой сзади, чтобы противостоять изгибу. Производители часто приваривают тяжелые стальные пластины, чтобы сформировать жесткий позвоночник.

Несмотря на эту структурную проблему, конструкция с открытым зазором обеспечивает непревзойденную свободу в эксплуатации. Операторы получают трехсторонний доступ к рабочей зоне. Эта геометрия сильно влияет на стратегию обработки материалов в цехах.

• Операторы могут легко и беспрепятственно просовывать длинные материалы или материалы неудобной формы через боковые зазоры.

• Системы удаления лома и конвейеры могут располагаться непосредственно рядом со станиной пресса.

• Регулировка инструмента требует меньше усилий и изгибов, что улучшает общую эргономику для специалистов по наладке.

• Роботизированные манипуляторы имеют четкие пути для выбора и размещения компонентов во время автоматизированных циклов.

• Бригады технического обслуживания могут получить доступ к гидравлическим линиям и точкам смазки, не проходя мимо тяжелых боковых стоек.

Механика H-образной рамы (прямая сторона / 4 стойки)

Пресс с Н-образной рамой имеет закрытую конструкцию. Эта конструкция обычно состоит либо из четырех тяжелых вертикальных стоек (конструкция с поперечными стержнями), либо из сплошных вертикальных боковых стенок (конструкция с прямыми сторонами). Корона, станина и боковые опоры образуют целостную непрерывную петлю, напоминающую букву «Н» или сплошную коробку.

Этот замкнутый цикл полностью меняет физику операции прессования. Когда таран давит вниз, противодействующие силы движутся прямо вверх по вертикальным колоннам. Моментного рычага нет. Нагрузка распределяется равномерно по всей плите. Структурная петля содержит действующие силы полностью внутри вертикальной оси. В анкерных конструкциях через колонны проходят массивные стальные стержни. Эти стержни гидравлически натянуты или запрессованы, чтобы поддерживать постоянное сжатие всей рамы.

Поскольку сила сохраняется вертикально, цилиндр сохраняет строгую параллель со станиной. Рама не прогибается назад. Такое равномерное распределение сил позволяет H-образным рамам выдерживать большой тоннаж без ущерба для геометрии конструкции. Компромисс – ограниченный доступ. Операторы могут загружать детали только спереди или сзади, поскольку боковые колонны блокируют боковое перемещение.

Сравнение производительности жима C- и H-образной рамой

Сравнение фреймовых архитектур требует изучения того, как они работают в условиях стресса. Общий тоннаж, пределы отклонения и скорость цикла определяют, какой пресс будет установлен в вашем цехе. Вы должны оценить, насколько каждая конструкция соответствует конкретным физическим требованиям вашего инструмента.

Грузоподъемность и распределение сил

Тоннаж определяет максимальную силу, которую может оказать пресс. Из-за своей физической конструкции C-образные и H-образные рамы занимают разные классы тоннажа. C-образные рамы обычно максимально работают при более низких мощностях. Большинство стандартных C-образных рам рассчитаны на нагрузку от 10 до 250 тонн. Для того чтобы поднять одноколонную конструкцию выше 250 тонн, потребуется непрактично большая и тяжелая задняя рама, чтобы предотвратить разрушение конструкции. Сталь, необходимая для предотвращения изгиба, становится слишком массивной для экономичного производства.

H-образные рамы легко масштабируются до тысяч тонн. Четырехстоечная конструкция или конструкция с прямыми сторонами эффективно справляются с масштабированием огромных усилий. Обычно вы увидите H-образные рамы, работающие с усилием 500, 1000 или даже 5000 тонн в тяжелой промышленности, например, в аэрокосмической ковке или штамповке автомобильных панелей.

Распределение сил также сильно различается. В C-образной раме сила концентрируется около центра толкателя, но при большой нагрузке слегка смещается к задней стойке. Смещенная от центра нагрузка на С-образную раму усугубляет напряжение рамы. В Н-образной раме сила распределяется равномерно по всей станине. Такое равномерное распределение позволяет использовать в H-образных рамах массивные поддерживающие пластины для больших прогрессивных штампов. Давление остается постоянным от центра к внешним краям инструмента, обеспечивая однородное качество детали.

Угловое отклонение («Зевание») и прецизионные допуски

Угловое отклонение, обычно называемое «зевыванием», является наиболее важным показателем производительности при оценке этих прессов. Зевота возникает в C-образных рамах, когда открытая передняя часть сгибается вверх при пиковой нагрузке. Буква «С» буквально пытается открыться.

При зевании рамы ползун слегка наклоняется вперед. Он теряет параллельность надрессорной пластине. Даже отклонение в несколько тысячных дюйма вызывает серьезные проблемы при работе инструментов с жесткими допусками. Пуансоны входят в матрицу штампа под углом. Этот неровный вход срезает края инструмента. Истирание происходит на флангах удара. Вы столкнетесь с преждевременным износом матрицы, увеличением заусенцев на штампованных деталях и частым обслуживанием инструмента.

H-образные рамы исключают зевоту. Замкнутая структурная петля предотвращает изгиб коронки вверх. Пуансон остается идеально параллельным станине на протяжении всего хода. Эта характеристика нулевого отклонения делает H-образные рамы обязательными для высокоточной прогрессивной штамповки. Если ваши детали требуют строгой параллельности и микроскопических допусков, закрытая рама — единственный приемлемый инженерный выбор.

Скорость цикла и объем производства

Скорость гидравлического хода зависит от конфигурации насоса и цилиндра, но конструкция рамы влияет на общее время производственного цикла. C-образные рамы часто ускоряют общий цикл обработки мелких деталей.

Открытая конструкция позволяет операторам быстро загружать заготовки и быстро снимать готовые детали. Здесь нет боковых столбцов, по которым можно было бы перемещаться. При ручных или полуавтоматических операциях это эргономическое преимущество сокращает время каждого цикла на несколько секунд. За одну смену эти сэкономленные секунды приводят к значительному увеличению объемов производства компонентов малого и среднего размера. Легкие завесы можно легко установить, чтобы защитить открытые стороны, не препятствуя доступу.

H-кадры обычно циклически медленнее при ручных операциях из-за ограниченного доступа. Операторы должны проникать прямо внутрь и прямо наружу. Однако в сочетании с непрерывными устройствами подачи рулонов и автоматическими прогрессивными штампами H-образные рамы достигают огромных объемов производства. Пресс работает непрерывно, а сервоподатчик проталкивает материал спереди и сзади. Жесткость рамы позволяет увеличить скорость хода в автоматизированных установках без риска повреждения инструмента.

Требования к площади, доступности и автоматизации

Выбор пресса выходит за рамки заготовки. Вы должны оценить, как машина взаимодействует с вашим зданием, вашими операторами и системами погрузочно-разгрузочных работ. Пресс, который подходит к вашей детали, но ломает пол, — это неудачная установка.

Занимаемая площадь, площадь и мобильность

Площадь помещения – это недвижимость премиум-класса на любом производственном объекте. С-образные рамы требуют значительно меньше квадратных метров, чем Н-образные рамы эквивалентного тоннажа. Их компактность позволяет размещать их в узких углах или интегрировать непосредственно в существующие сборочные линии.

Мобильность является основным преимуществом конструкций с зазорной рамой. Вы можете легко переместить большинство C-образных рам с помощью стандартного сверхмощного вилочного погрузчика. Эта мобильность поддерживает принципы бережливого производства. Если вам необходимо перенастроить схему производства сотовой связи для выпуска нового продукта, вы просто отключите C-образную раму и перевезете ее на новое место. Они редко требуют постоянного монтажа или специальных анкеров.

Высокотоннажные H-образные рамы являются постоянным оборудованием. Они требуют больших площадей. Они также требуют значительного вертикального зазора по высоте для короны и гидравлического резервуара. Для установки 500-тонной H-образной рамы часто требуются специализированные монтажники, мостовые краны и существенные модификации объекта. Вы не сможете легко переместить H-образную раму после ее установки.

Доступность оператора и эргономика

Эргономика напрямую влияет на утомляемость и безопасность оператора. С-образная рама превосходно подходит для ручных операций в этой категории. Открытые стороны позволяют операторам манипулировать деталями сложной геометрии без напряжения. Если деталь требует изгиба по нескольким осям, оператор может свободно вращать деталь через боковые зазоры.

H-кадры ограничивают доступ. Операторы должны стоять прямо перед машиной. Для загрузки тяжелых или неудобных деталей требуется глубоко проникнуть в станину пресса. Этот ограниченный доступ спереди назад требует строгого позиционирования оператора. Чтобы снизить эргономическую нагрузку на H-образные рамы, предприятиям часто приходится инвестировать в подъемники штампов, конвейеры или роботизированные устройства для загрузки.

Автоматизация и интеграция инструментов

Обе архитектуры поддерживают автоматизацию, но по-разному интегрируются с периферийным оборудованием.

C-образные рамы идеально сочетаются с роботизированными системами захвата и перемещения. Роботизированная рука может сидеть сбоку от пресса, загружать заготовку, ждать хода и удалять готовую деталь, даже не блокируя переднюю станцию ​​оператора. Смена инструмента также происходит быстрее. Технические специалисты могут вставлять и выдвигать штампы в трех разных направлениях.

H-образные рамы лучше всего интегрируются с мощными рулонными питателями и измельчителями лома. Материал подается через машину линейно. Однако смена инструмента занимает больше времени. Поскольку боковые колонны блокируют боковой доступ, техническим специалистам приходится загружать тяжелые штампы спереди или сзади. Для этого часто требуются специализированные тележки для штампов, мощные вилочные погрузчики или мостовые краны для безопасного размещения инструментов между колоннами.

Когда выбирать C-Frame или H-Frame Press

Подбор рамы в соответствии с областью применения предотвращает преждевременный выход машины из строя и обеспечивает качество продукции. Различные производственные процессы требуют определенного структурного поведения. Применение неправильной геометрии рамы в ответственном процессе гарантирует чрезмерные простои.

Идеальные варианты использования прессов с C-образной рамой

C-образные рамы доминируют в повседневной производственной сборке. Они являются «рабочими лошадками» легкой промышленности. Их скорость и доступность делают их идеальными для операций, требующих частого ручного вмешательства.

• Операции клепки и крепления, при которых операторы вручную позиционируют небольшие сборки.

• Легкая вырубка и штамповка тонколистового металла.

• Чеканка небольших эмблем или жетонов, где не требуется большой тоннаж.

• Выпрямление валов или стержней, когда оператору необходимо визуально осмотреть деталь под разными углами.

• Настройки сотового производства, требующие частой смены положения машины.

• Обрезка литых деталей, из которых лом легко выпадает через открытые стороны.

Идеальные варианты использования прессов с H-образной рамой

H-образные рамы справятся с тяжелой работой. Вы должны указать H-образную рамку, когда процесс вызывает огромное сопротивление или требует абсолютной точности. Жесткая конструкция гарантирует, что инструмент выдержит весь процесс.

• Глубокая вытяжка металлов, требующая равномерного давления по большой площади поверхности для предотвращения разрывов.

• Тяжелая формовка и гибка толстых стальных листов или конструктивных элементов.

• Высокоточная прогрессивная штамповка, при которой любое угловое отклонение может разрушить твердосплавный инструмент.

• Прессование плотных порошковых металлов в твердые формы.

• Обработка негабаритных деталей, которые физически превышают глубину паза любой доступной С-образной рамы.

• Вырубка современных высокопрочных сталей (AHSS), создающих значительные обратные силы продавливания.

Стратегия двойной печати: оптимизация рабочего процесса в цехе

Крупносерийные производственные предприятия редко полагаются на единую архитектуру печатной машины. Вместо этого они используют оба типа одновременно, чтобы оптимизировать рабочий процесс и защитить свои инвестиции в оборудование. Эта стратегия двойного прессования направляет конкретные задачи на наиболее подходящую машину.

Логика проста. Вы ежедневно выполняете высокоскоростную сборку и легкую штамповку на C-образных рамах. Это обеспечивает быстрое производство и позволяет использовать преимущество быстрой ручной загрузки. H-образные рамы резервируются исключительно для тяжелых, критически важных или негабаритных задач.

Отказываясь от тяжелых работ на C-образных рамах, вы предотвращаете усталость рамы и зевоту. Не допуская легкой сборки на Н-образных рамах, вы не будете загружать свои самые мощные машины простыми задачами. Такая стратегическая маршрутизация максимально увеличивает срок службы печатных машин обоих типов и оптимизирует общую производительность цеха. Хорошо спланированное предприятие может иметь центральную линию тяжелых Н-образных рам для первичной вырубки и формовки, окруженную сателлитными ячейками С-образных рам для вторичной сборки и установки оборудования.

Общие риски при использовании C- и H-образных рам и способы их снижения

Любая установка оборудования несет в себе присущие риски. Понимание ограничений выбранной вами архитектуры позволит вам реализовать инженерный контроль еще до начала производства. Упреждающее планирование предотвращает катастрофические отказы инструментов и повреждение оборудования.

Преодоление рисков отклонения C-образной рамы

Если вам необходимо использовать C-образную рамку для процесса, мощность которого приближается к максимальной, вы должны снизить риск углового отклонения. Игнорирование зевоты разрушит ваши инструменты.

Во-первых, на этапе покупки укажите более прочную раму. Ищите модели с усиленными задними стойками и более толстыми боковыми панелями. Во-вторых, эксплуатируйте пресс значительно ниже его максимального номинального тоннажа. Если вам нужно 100 тонн силы, купите 150-тонный пресс. Работа на 60 % мощности значительно снижает гибкость рамы.

Наконец, используйте наборы штампов с прочными направляющими штифтами и втулками. Направляющие штифты заставляют верхнюю и нижнюю половины матрицы оставаться выровненными, поглощая часть бокового напряжения, вызванного зиянием рамы. Хотя это приводит к износу направляющих штифтов, а не рамы, замена штифтов намного дешевле, чем замена сломанного твердосплавного пуансона. Вы также можете установить мониторы отклонения, которые останавливают пресс, если зевота превышает запрограммированный порог.

Управление пространством H-кадров и ограничениями доступа

Установка H-образной рамы требует тщательного планирования объекта. Вы не можете просто уронить его на пол и подключить к сети. Вы должны заранее управлять пространством и ограничениями доступа.

Планируйте свое оборудование для обработки штампов до прибытия печатной машины. Поскольку вы не можете загружать штампы сбоку, вы должны обеспечить достаточное пространство перед прессом для тележек с штампами или вилочных погрузчиков. Если штампы очень тяжелые, возможно, вам придется установить мостовой кран специально для этой прессовой станции. Рассмотрите возможность добавления гидравлических подъемников матрицы на опорную плиту, чтобы облегчить позиционирование тяжелого инструмента для ваших наладочных бригад.

Немедленно оцените свои требования к структурному фундаменту. Высокотоннажные Н-образные рамы создают огромные динамические нагрузки. Они бьют вниз с огромной силой, посылая ударные волны в пол. Стандартная 6-дюймовая бетонная плита треснет под таким напряжением. Часто приходится разрезать существующий пол, выкапывать яму и заливать специальную изоляционную подушку из железобетона. Если не спланировать фундаментальные работы, это приведет к огромным задержкам при монтаже.

Заключение

Выбор между прессом с C-образной рамой и прессом с H-образной рамой в конечном итоге зависит от строгости ваших прецизионных допусков, физических размеров ваших деталей и потребности вашего предприятия в мобильности станка. Не существует универсально превосходного дизайна. Существует только подходящее инженерное приложение для вашего конкретного рабочего процесса.

Если в вашей работе приоритетными являются скорость, минимальная занимаемая площадь, мобильность и доступность оператора для выполнения задач легкой и средней сложности, вам следует включить в короткий список C-кадры. Они обеспечивают гибкость, необходимую для динамичного производства. Если ваша операция требует большого тоннажа, нулевого углового отклонения и жесткой формовки негабаритных деталей, вам необходимо включить в короткий список H-образные рамы. Жесткость замкнутого контура не подлежит обсуждению при точной работе.

Чтобы завершить выбор оборудования, выполните следующие действия:

1. Рассчитайте точный тоннаж, необходимый для самых тяжелых условий эксплуатации, а затем добавьте 20 % запас прочности, чтобы предотвратить работу машины на максимальной мощности.

2. Просмотрите историю износа штампов на ваших нынешних машинах, чтобы определить, не вызывает ли уже угловое отклонение скрытых проблем с обслуживанием.

3. Измерьте имеющуюся у вас площадь пола, включая необходимую ширину прохода для тележек с штампами и погрузочно-разгрузочного оборудования.

4. Проконсультируйтесь с инженером-строителем, чтобы убедиться, что ваш бетонный пол выдержит динамические ударные нагрузки новой установки.

Для производителей, оценивающих конфигурации прессов и комплексные решения для линий штамповки, компания Zhejiang Jinaolan Machine Tool с 1983 года специализируется на штамповочном оборудовании и производит механические прессы усилием от 25 до 2400 тонн. Помимо прессов, компания разработала интегрированные возможности в линиях прогрессивной штамповки, системах подачи, штампах, передаточном оборудовании и интеллектуальном управлении прессом для удовлетворения более полных требований производственных линий.

Часто задаваемые вопросы

Вопрос: Каков типичный максимальный тоннаж пресса с C-образной рамой?

О: Обычно до 200-250 тонн, хотя существуют и кастомные сборки. Помимо этого, Н-образные рамы конструктивно необходимы для безопасной и точной работы. Чтобы преодолеть этот предел в конструкции с зазорной рамой, требуется непрактично большая задняя стойка, чтобы предотвратить изгиб рамы под сильным давлением.

Вопрос: Почему прессы с C-образной рамой испытывают угловое отклонение?

Ответ: Из-за открытой конструкции передней панели высокое давление приводит к небольшому изгибу формы буквы «С». Задняя колонна выполняет роль опоры. Из-за этого изгиба изменяется параллельность между плунжером и станиной, в результате чего верхний инструмент слегка наклоняется и смещается во время хода.

Вопрос: Какая архитектура пресса лучше подходит для автоматизированных систем подачи?

Ответ: Оба варианта могут быть автоматизированы, но H-образные рамы обычно предпочтительнее для непрерывной подачи рулонов и прогрессивных штампов из-за их жесткости. C-образные рамы отлично подходят для роботизированных систем захвата и размещения, поскольку открытые стороны обеспечивают беспрепятственный доступ роботизированным рукам для загрузки и выгрузки деталей.

Вопрос: Требуется ли для пресса с H-образной рамой специальный бетонный фундамент?

Ответ: Высокотоннажные H-образные рамы часто требуют железобетонных подушек или ямных фундаментов, чтобы выдерживать вес и рабочую вибрацию. Динамические ударные волны, возникающие во время тяжелой штамповки, могут разрушить стандартные заводские полы. Это отличается от большинства отдельно стоящих портативных С-образных рам, которые устанавливаются на стандартные плиты.

Вопрос: Можно ли использовать пресс с C-образной рамой для глубокой вытяжки?

О: Обычно это не рекомендуется. Глубокая вытяжка требует равномерного давления и строгой параллельности, чтобы предотвратить разрыв материала. Любое угловое отклонение испортит рисунок. Это делает жесткую Н-образную раму с нулевым прогибом отраслевым стандартом для операций глубокой вытяжки.

Вопрос: Как соотносится время замены инструмента между ними?

Ответ: C-образные рамы обычно позволяют быстрее менять инструменты благодаря беспрепятственному боковому доступу. Технические специалисты могут легко вставить штампы. Для H-образных рам могут потребоваться специальные системы извлечения штампов, тележки для штампов или мостовые краны из-за препятствий на боковых колоннах, которые вынуждают загружать только вперед или назад.
