Многие покупатели при покупке нового штамповочного оборудования полностью зацикливаются на тоннаже. Они игнорируют деформацию конструкции под нагрузкой. Эта оплошность напрямую приводит к необъяснимому проценту брака деталей и резкому росту затрат на техническое обслуживание инструментов. Во время цикла штамповки в конструкции пресса возникают микродеформации. Эти микроскопические движения приводят к смещению пуансона к штампу прямо в точке удара. Непосредственные результаты включают низкую точность размеров, чрезмерное образование заусенцев и сильное ухудшение качества поверхности.

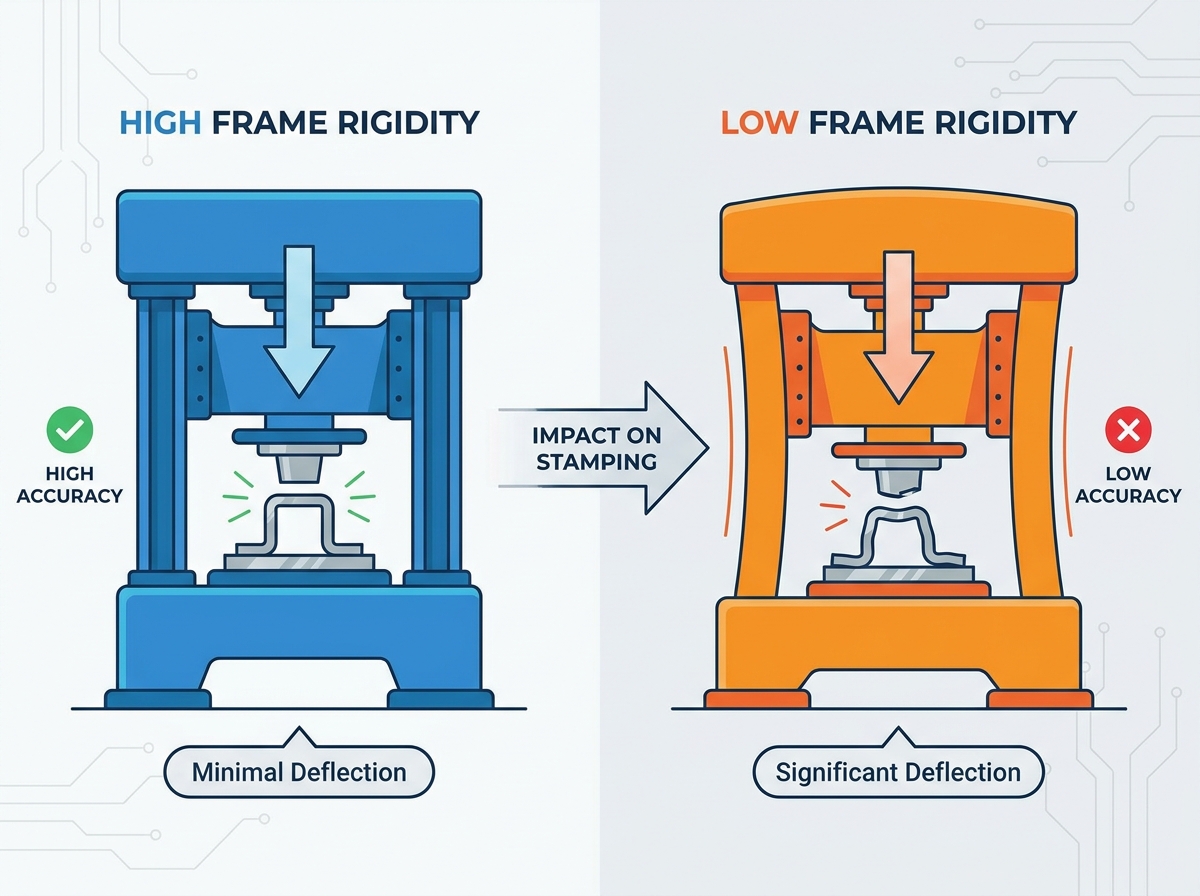

Оценка жесткости рамы силового пресса служит абсолютной основой для выбора любого штамповочного оборудования. Тоннаж просто диктует доступную грубую силу. Жесткость рамы определяет, насколько точно вы прикладываете эту силу к листовому металлу. Мы разберем механику структурных отклонений, оценим различные конструкции рам и согласуем конструкции прессов с конкретными производственными допусками, чтобы исключить износ матрицы.
Оглавление
Жесткость важнее тоннажа: тоннаж определяет доступную силу, но жесткость рамы определяет, насколько точно эта сила применяется. Чрезмерное отклонение ставит под угрозу даже самые точно обработанные штампы.
Геометрия рамы определяет профили прогиба: прессы с C-образной рамой (рама с зазором) по своей природе страдают от углового отклонения из-за глубины горловины, тогда как прессы с прямой стороной (H-образная рама) обеспечивают симметричное распределение нагрузки для высокоточных применений.
Прямое воздействие на окупаемость оснастки. Низкая жесткость рамы ускоряет износ матрицы, увеличивает интервалы технического обслуживания и усиливает разрушительное воздействие проскоков (обратный тоннаж).
Спецификация для конкретного применения: Высокопрочные материалы, штамповка толстых листов, высокоскоростные операции и сложные прогрессивные штампы требуют значительно более высокой базовой жесткости, чем стандартные операции вырубки.
Прочность прессования и жесткость пресса представляют собой два совершенно разных механических свойства в цеху. Сила нажатия предотвращает катастрофический отказ. Это гарантирует, что машина не треснет, не сломается и не сломается при максимальном тоннаже. Жесткость пресса противостоит упругой деформации. Он точно определяет, насколько чугунная или сварная стальная рама растягивается или изгибается во время фактического цикла штамповки. Силы штамповки заставляют все металлические рамы изгибаться. Вы не можете остановить физику. Инженерная цель состоит в том, чтобы контролировать и минимизировать эту гибкость до приемлемого микрометрового уровня.
Нагрузка на раму должна оставаться намеренно низкой для достижения максимально возможной жесткости. Инженеры проектируют рамы прессов с массивными и сложными поперечными сечениями. Этот дополнительный материал не только предотвращает поломку. Он сохраняет упругую деформацию жестко ограниченной. Высокая жесткость предотвращает повреждение самой рамы пресса. Он также защищает приложенные силовые механизмы, включая коленчатый вал, рычаги шатуна и точки соединения, от поглощения разрушительной кинетической энергии. Когда рама чрезмерно изгибается, внутренние компоненты привода заедают, выдавливая защитную масляную пленку в подшипниках и вызывая быстрый износ бронзы.
Во время хода пресса отклонение происходит в двух основных режимах. Параллельный прогиб – это вертикальное растяжение рамы. Во время этого растягивания горка и кровать остаются идеально параллельными. Вся рама равномерно удлиняется под действием штампующей нагрузки. Это вертикальное растяжение влияет на положение нижней мертвой точки (НМТ). Однако при этом инструмент не выходит за пределы квадрата. Операторы часто могут компенсировать параллельное отклонение, регулируя высоту закрытия.
Угловое отклонение — это рыскание или наклон. Слайд и станина теряют параллельность. Это происходит, когда рама прогибается неравномерно спереди назад или из стороны в сторону. Угловое отклонение является основным врагом точности размеров. Это мгновенно разрушает выравнивание матрицы. Наклоненный плунжер вдавливает пуансон в матрицу штампа под большим углом. Это исключает равномерный зазор при резке, необходимый для чистого разрушения металла, в результате чего пуансон срезает стенку матрицы и создает серьезные боковые силы.
Очень жесткая станина и балка предотвращают локальное отклонение непосредственно под оснасткой. Станина должна поддерживать надрессорную плиту, не прогибаясь под сосредоточенными нагрузками. Изгиб станины деформирует башмак штампа. Это искажение передается непосредственно на штампованную деталь, вызывая деформацию заготовок, непостоянную глубину чеканки и изменения упругости листового металла.
Массивное, хорошо ребристое ложе сохраняет плоскую опорную плоскость. Эта плоскость остается стабильной в течение всего цикла штамповки, вырубки и штамповки. Правильная толщина валика распределяет сосредоточенные штамповочные нагрузки на более широкую площадь поверхности. Он равномерно передает эти нагрузки на стойки рамы пресса. Это предотвращает опускание центра матрицы во время тяжелых операций формовки. При оценке пресса проверьте характеристики отклонения станины; стандартный ориентир составляет 0,0015 дюйма прогиба на фут длины станины при полной нагрузке.
Согласованность размеров полностью зависит от контроля допуска в нижней части штриха. Растяжение рамы напрямую влияет на повторяемость нижней мертвой точки. Для поддержания качества детали плунжер должен достигать одного и того же положения при каждом ходе. Эластическое растяжение динамически меняет это конечное положение в зависимости от сопротивления материала. Если рама под нагрузкой растягивается на 0,1 миллиметра, пуансон останавливается на 0,1 миллиметра ниже заданной глубины.
Жесткость обеспечивает постоянное позиционирование BDC. Эта последовательность имеет решающее значение для чеканки и формирования допусков. Для чеканки требуется пуансон, чтобы сжать материал в определенную, строго контролируемую форму. Любое изменение хода плунжера приводит к изменению конечной толщины детали. Жесткая рама гарантирует, что приложенная сила преобразуется в деформацию материала, а не машины. Предприятия, производящие высокоточную электронику или компоненты аэрокосмической отрасли, часто используют дифференциальные трансформаторы с линейной регулируемой величиной (LVDT) для мониторинга повторяемости BDC в режиме реального времени.
Наклон рамы динамически изменяет зазоры при резке во время хода. Несовпадение пуансона и штампа происходит в ту миллисекунду, когда пуансон контактирует с материалом. Стандартный зазор при резке может составлять десять процентов толщины материала. Угловое отклонение смещает удар вбок. Зазор снижается до двух процентов с одной стороны и увеличивается до восемнадцати процентов с противоположной стороны.
Такое несоосность приводит к неравномерному распределению заусенцев. Разрыв происходит на кромке материала с чрезмерным зазором. Плотная сторона подвергается вторичному сдвигу и истиранию. Качество кромок быстро ухудшается, что вынуждает операторов добавлять дополнительные операции по удалению заусенцев. Жесткая рама поддерживает равномерный зазор по всему периметру пуансона.
Чтобы устранить проблемы с качеством кромок, связанные с жесткостью, выполните следующие действия:
С помощью микрометра проверьте штампованную заготовку на предмет неравномерной высоты заусенцев по противоположным краям.
Измерьте зазор штампа с помощью щупов при покоящемся плунжере, затем сравните его с характером износа пуансона.
Проверьте зазоры между клиньями на направляющих пресса, чтобы убедиться, что плунжер не смещается вбок перед ударом.
Установите циферблатные индикаторы между станиной и ползуном для измерения углового отклонения во время медленного испытательного хода под нагрузкой.
Проверьте монитор тоннажа, чтобы убедиться, что станция не превышает локализованную мощность станины пресса.
Материал сильно разрушается во время цикла резания. Пресс имеет огромный тоннаж, чтобы пробить высокопрочный металл. Когда материал наконец разрезается, сопротивление мгновенно падает до нуля. Растянутая рама для пресса резко возвращается в состояние покоя. Это создает сильный удар, широко известный как обратный тоннаж.
Очень жесткая рама эффективно поглощает вибрацию при штамповке. Массивные чугунные компоненты, такие как Миханит, содержат графитовые хлопья, которые естественным образом гасят кинетическую энергию. Стальные сварные конструкции с сильными ребрами также рассеивают эту силу. Это уменьшает вторичное повреждение поверхности детали. Это предотвращает отскакивание пуансона обратно в материал и оставление следов. Превосходная жесткость также защищает компоненты пресса от разрушительных ударных волн, которые ослабляют крепеж, дают трещины в сварных швах и разрушают твердосплавные секции матрицы.
Высокоскоростные операции штамповки выполняются со скоростью сотни ударов в минуту. Такая высокая скорость экспоненциально усиливает последствия плохой жесткости. Рамка не успевает стабилизироваться между ударами. Быстрая динамическая нагрузка создает гармонические вибрации. Эти вибрации быстро усиливаются, если раме недостает достаточной жесткости.
Исключительная жесткость конструкции предотвращает возникновение гармонических вибраций. Это предотвращает расшатывание машины и нарушение выравнивания. Высокоскоростные прессы требуют специальной конструкции рамы, способной выдерживать эти динамические силы. Без высокой жесткости вибрация нарушает целостность детали и вызывает быструю усталость компонентов инструмента. Операторы заметят, что детали выходят за пределы допуска, поскольку пресс нагревается, а вибрации изменяют рабочий зазор.
Конструкция C-образной рамы обеспечивает явные преимущества доступности в цеху. Операторы имеют трехсторонний доступ к инструментальной зоне. Это делает смену штампов быстрой и эффективной. Это позволяет легко интегрировать автоматизированное кормовое оборудование под разными углами. Однако конструктивные недостатки значительны. Открытая передняя часть создает массивный консольный эффект.
Глубина горловины напрямую коррелирует с этим кантилеверным эффектом. Большая глубина горловины экспоненциально увеличивает угловую деформацию рамы. Верхняя половина буквы «С» прогибается вверх и назад под большой нагрузкой. Барабан отклоняется от оператора. Это угловое отклонение увеличивает вибрацию при штамповке и заставляет пуансон входить в матрицу под углом. Это делает С-образные рамы непригодными для высокоточной обработки прогрессивных штампов с жесткими допусками. Их лучше всего использовать для легкой вырубки или вторичных операций, где допуски велики.
Прямосторонняя архитектура предлагает надежное решение для требовательных приложений. Конструкция H-образной рамы представляет собой четырехопорную симметричную конструкцию. Эта конструкция с замкнутым контуром полностью исключает открытую переднюю часть C-образной рамы. Симметричная опора предотвращает прогиб рамы назад. Он эффективно устраняет угловое отклонение при центрированных нагрузках.
Такая конструкция обеспечивает превосходную прочность для высокоскоростных операций. Крупнотоннажные операции также требуют такой архитектуры для поддержания качества деталей. Вертикальное растяжение остается совершенно параллельным. Пуансон каждый раз входит в матрицу совершенно прямо. Прессы с H-образной рамой представляют собой отраслевой стандарт для прогрессивной штамповки, тяжелой формовки и высокоточного производства, где защита штампа имеет первостепенное значение.
В рамах пресса используются либо цельные, либо стяжные конструкции. Цельнолитые или сварные рамы обеспечивают базовую жесткость для машин небольшого тоннажа. Весь каркас выступает как единая конструктивная единица. Предварительно напряженные конструкции тяг обеспечивают повышенную жесткость для более крупных прессов. Каркас состоит из отдельного венца, станины и двух стоек.
Массивные стальные тяги удерживают эти четыре компонента вместе. Гидравлические гайки предварительно натягивают эти тяги до 150–200 % мощности пресса. Это предварительное напряжение сильно сжимает стойки. Рама не будет растягиваться до тех пор, пока сила штамповки не превысит силу предварительного натяжения. Это нейтрализует растяжение рамы во время стандартного цикла штамповки, сохраняя положение BDC прочным даже при максимальном тоннаже.
Структурная особенность | C-образная рама (рамка с зазором) | Прямая сторона (H-образная рама) |
|---|---|---|
Профиль отклонения | Высокое угловое отклонение (рыскание/наклон) при больших нагрузках. | Только параллельное отклонение; нулевой угловой наклон при центральной нагрузке. |
Доступность инструментов | Отличный трехсторонний доступ для ручной или автоматической подачи. | Ограничено передними и задними стеклами; требует точного выравнивания подачи. |
Идеальное применение | Легкая вырубка, одностанционная оснастка, второстепенные операции. | Прогрессивные штампы, тяжелая формовка, AHSS, высокоскоростная штамповка. |
Общий уровень жесткости | От низкой до средней в зависимости от глубины горла. | Чрезвычайно высокая благодаря симметричной опоре на четырех опорах. |
Обработка смещенной от центра нагрузки | Бедный; легко скручивается под действием асимметричных сил. | Отличный; широкая направляющая и 8-точечные планки противостоят опрокидыванию. |
Современная технология сервопрессования напрямую взаимодействует с конструкцией рамы. Серводвигатели позволяют полностью программировать профили хода. Операторы могут замедлить скорость поршня точно в нижней мертвой точке. Это значительно снижает ударную нагрузку при разрушении материала. Это снижает динамическую нагрузку на станок и инструмент.
Однако сервотехнология не заменяет необходимость обеспечения жесткости конструкции. Пресс по-прежнему опирается на принципиально жесткую раму для направления инструмента. Программируемые ходы не могут исправить угловое отклонение, вызванное слабым прогибом рамы под грузоподъемностью. Сервопривод в сочетании с превосходной жесткостью рамы силового пресса обеспечивает максимальную точность размеров и значительно продлевает срок службы штампа. Рама обеспечивает физическую основу, а сервопривод обеспечивает кинетическое управление.
Низкая жесткость влечет за собой серьезные скрытые затраты на производстве. Боковое движение пуансона сбривает матрицу штампа. Когда угловое отклонение наклоняет плунжер, пуансон ударяется о боковую часть полости штампа, а не проходит точно через центр. Этот контакт металла с металлом вызывает микростружку на твердосплавных режущих кромках. Инструмент быстро приходит в негодность.
Это требует более частой заточки в инструментальной. Извлечение штампа, его разборка, шлифовка секций, возвращение их на высоту и изменение времени работы инструмента требует огромных трудозатрат. Общий срок службы матрицы значительно снижается. Игральная кость, рассчитанная на миллион ударов, может выйти из строя при двухстах тысячах. Максимальная жесткость рамы обеспечивает идеальное центрирование пуансона, экономя дорогостоящие инструменты и сокращая время незапланированных простоев.
Чрезмерный прогиб рамы вредит самой машине. Скручивание и изгиб приводят к неравномерному износу внутренних механических компонентов. Гибы испытывают сильное боковое давление из-за деформации рамы. Направляющие скольжения преждевременно изнашиваются с одной стороны. Подшипники подвергаются асимметричной нагрузке во время хода, выдавливая смазку и вызывая контакт металла с металлом.
Это приводит к преждевременному механическому выходу из строя. Зазоры открываются, что еще больше снижает точность штамповки. Время незапланированных простоев увеличивается по мере того, как бригады технического обслуживания заменяют изношенные бронзовые вкладыши, шатуновые соединения и коренные подшипники. Жесткая рама обеспечивает идеальное выравнивание всех движущихся частей. Это продлевает срок службы всей механической системы и позволяет прессу продолжать работу, а не простоять на техническом обслуживании.
Толщина материала определяет необходимые силы резания. Для резки усовершенствованных высокопрочных сталей (AHSS) требуется большой тоннаж. Прочность на разрыв, превышающая 1000 МПа, распространена в современной автомобильной штамповке. Эти материалы нелегко поддаются. Они создают огромное давление, прежде чем внезапно сломаться.
Это создает сильный прорыв энергии. Штамповка AHSS требует непропорционально большей жесткости рамы. Стандартный пресс понесет серьезные повреждения при обратном тоннаже. При выборе оборудования для AHSS требуются рамы увеличенного размера, прочные тяги и специальные амортизаторы. Базовая жесткость должна превышать стандартные требования к заготовкам, чтобы выдерживать резкий выброс энергии без разрушения головки пресса.
Тип инструмента сильно влияет на выбор рамы. Инструменты с одной станцией обычно центрируют нагрузку непосредственно под домкратом. Прогрессивные матрицы характеризуются сильной смещенной от центра нагрузкой. Материал перемещается через несколько станций одновременно. Пробивка, чеканка и вырубка происходят на разных концах матрицы одновременно.
Силы распределяются по салазкам неравномерно. Эти приложения требуют симметричной жесткости H-образной рамы. С-образная рама будет сильно скручиваться под этой смещенной от центра нагрузкой. H-образная рама предотвращает опрокидывание подъемника. Он поддерживает направляющую равномерно по всем четырем углам, обеспечивая одновременное достижение каждой станцией заданной глубины без заедания направляющих штифтов.
Оценивайте пресс на основе его способности выдерживать смещенные от центра нагрузки. Длина слайда играет важную роль в этой возможности. Более длинный салазок распределяет силы, смещенные от центра, по более широкой площади выступов. Гиббинг-дизайн не менее важен. Восьмиточечные бронзовые выступы ограничивают скольжение во всех боковых направлениях.
Они предотвращают смещение штока вперед-назад или слева направо. Общая жесткость рамы определяет успех системы гиббинга. Если рама прогибается, выступы перемещаются вместе с ней, делая их бесполезными. Высокая жесткость в сочетании с восьмиточечным выступом обеспечивает максимальную защиту от смещенных от центра нагрузок инструмента, всегда удерживая салазки параллельно станине.
Спецификации прессы не работают в вакууме. Жесткость рамы работает в сочетании с другими механическими характеристиками для производства качественных деталей. Зазор между рукоятками должен оставаться плотным. Тип привода определяет скорость удара. Рейтинг тоннажа должен значительно превышать требования приложения.
Эта синергия определяет конечное качество продукции. Точность размеров зависит от слаженной совместной работы всех этих факторов. Качество и консистенция поверхности зависят от жесткого фундамента. Для оценки пресса необходимо рассмотреть всю механическую систему, начиная с несущей конструкции.
Выполните следующие действия при выборе новой печатной машины:
Рассчитайте максимально необходимый тоннаж, включая 20%-й коэффициент запаса прочности для изменений толщины материала.
Определите максимальную нецентральную нагрузку, создаваемую вашей самой сложной прогрессивной матрицей, с помощью мониторов тоннажа.
Выберите архитектуру рамы (C-образная или H-образная рама), которая соответствует требованиям к нагрузке со смещением от центра.
Укажите конструкцию тяги, если в работе используются высокопрочные материалы или сильные ударные нагрузки.
Убедитесь, что толщина станины и балки позволяет выдержать башмак штампа, не прогибаясь при максимальном тоннаже.
Проверьте конструкцию выступа, чтобы убедиться, что он обеспечивает достаточную боковую поддержку для длины салазок.
Перегрузка тоннажа является основным операционным риском на любом штамповочном предприятии. Использование пресса на 100 % его номинальной мощности для непрерывного производства приводит к чрезмерному прогибу. Рама растягивается до максимального предела упругости при каждом движении. Это разрушает инструмент и быстро ускоряет усталость машины.
Размер печатной машины соответствует выполняемой работе. Требуемый тоннаж штамповки должен находиться в пределах 60-80% номинальной мощности машины. Этот буфер минимизирует отклонение. Он хорошо удерживает раму в самом жестком рабочем окне. Увеличение тоннажа пресса — самый простой и эффективный способ повысить эффективную жесткость в цехе.
Для правильного функционирования жесткой раме необходим устойчивый фундамент. Неправильный монтаж мгновенно разрушает целостность конструкции. Установка тяжелого пресса на стандартный 6-дюймовый заводской пол приводит к растрескиванию бетона. Со временем машина будет устанавливаться неравномерно. Это приводит к скручиванию рамы еще до того, как она зациклится на одной детали.
Используйте подходящие виброизоляционные прокладки для безопасного рассеивания кинетической энергии на пол. Точно выровняйте машину, используя прецизионные уровни на станине. Большие прессы требуют железобетонных фундаментов. Глубокие ямы со специализированным эпоксидным раствором и бетонными смесями изолируют ударные волны штамповки от остальной части объекта. Жесткой машине требуется жесткий пол для поддержания ее точности.
Проанализируйте текущий уровень брака и изучите проблемы с качеством кромок, чтобы выявить потенциальные проблемы с прогибом рамы.
Просмотрите журналы обслуживания штампов на предмет признаков неравномерного износа, микросколов или необходимости частой заточки.
Рассчитайте истинный тоннаж и требования к нагрузке вне центра для всех активных прогрессивных штампов.
Прежде чем покупать новое оборудование, проконсультируйтесь с производителем пресса, чтобы он провел моделирование отклонения для вашего конкретного инструмента.
Основанная в 1983 году компания Zhejiang Jinaolan Machine Tool разрабатывает механические прессы и комплексное оборудование для штамповочных линий, включая системы подачи, штампы и решения для передачи. Имея прессы мощностью от 25 до 2400 тонн, компания поддерживает производителей в подборе конструкции рамы, автоматизации и производственных требований для сложных задач штамповки.
Ответ: Глубина горловины создает консольный эффект в жимах с C-образной рамой. Большая глубина горловины увеличивает неопорную часть рамы. Это приводит к экспоненциально большей угловой деформации под нагрузкой. Пуансон отклоняется от станины, увеличивая вибрацию при штамповке и нарушая центровку инструмента.
Ответ: Прочность на сжатие предотвращает необратимое разрушение или растрескивание рамы при максимальном тоннаже. Жесткость пресса предотвращает упругое изгибание или растяжение рамы во время хода. Пресс может быть достаточно прочным, чтобы не сломаться, но ему не хватает жесткости, необходимой для точной штамповки.
Ответ: Н-образная форма обеспечивает симметричную поддержку всех четырех углов направляющей. Эта замкнутая конструкция устраняет угловое отклонение, свойственное C-образным рамам с открытой передней частью. Подъемник движется идеально параллельно станине, обеспечивая равномерный зазор при резке и точную повторяемость положения нижней мертвой точки.
Ответ: Низкая жесткость позволяет плунжеру смещаться вбок во время цикла штамповки. Это заставляет пуансон ударяться о боковую часть матрицы матрицы. Контакт металла с металлом вызывает образование микросколов, что требует частой заточки и резко сокращает общий срок службы инструмента.
Ответ: Сквозной удар возникает, когда штампованный материал внезапно ломается. Сопротивление мгновенно падает до нуля. Рама пресса, растянутая под тяжелым грузом, резко возвращается в исходное состояние. Это создает сильный обратный тоннаж и разрушительную вибрацию.
Ответ: AHSS обладает чрезвычайно высокой прочностью на разрыв. Они требуют огромных сил резания и создают огромное давление перед разрушением. Это генерирует сильную сквозную энергию. Для поглощения этих сильных ударов без механических повреждений и потери точности требуется очень жесткая рама пресса.
