Приобретение механического пресса представляет собой дорогостоящие капитальные затраты, где точность диктует прибыльность. Завышение технических характеристик оборудования приводит к потере выделенного бюджета и завышению требований к оборудованию, в то время как недостаточное определение приводит к разрушению дорогостоящих инструментов, приводит к неприемлемому проценту брака и, в конечном итоге, к остановке производства. Производственные среды требуют оборудования, которое идеально соответствует конкретным эксплуатационным параметрам.
Сопоставление возможностей печатной машины с производственными потребностями требует гораздо большего, чем просто расчет тоннажа. Руководители производства и инженеры-технологи должны оценить сложную матрицу переменных, включая жесткость рамы, скорость салазок, архитектуру привода и характеристики материалов, такие как толщина и прочность на разрыв. Если рассматривать размер печатной машины как единственный критерий принятия решения, это неизбежно приведет к катастрофическому отказу оборудования или серьезным узким местам в работе.
Эта система оценки обеспечивает систематический подход к согласованию требований к штамповке листового металла с правильной архитектурой машины. Анализируя поведение материалов, объемы производства и ограничения производственного оборудования, инженерные группы могут подобрать оборудование, гарантирующее стабильное качество деталей и максимально увеличивающее срок службы инструментов.
Оглавление
Тоннаж — это базовый показатель, а не вывод: при расчете необходимой мощности пуансона необходимо учитывать прочность материала на сдвиг, периметр детали и 20% запас прочности для предотвращения преждевременного износа пресса.
Тип привода определяет применение: механические прессы преобладают в высокоскоростной вырубке, тогда как гидравлические прессы обеспечивают постоянное усилие, необходимое для глубокой вытяжки.
Жесткость рамы влияет на срок службы инструмента: рамы с прямыми сторонами обеспечивают превосходную устойчивость к прогибам по сравнению с рамами C, что напрямую снижает затраты на обслуживание матрицы в приложениях с высокими допусками.
Долгосрочная экономика выходит за рамки машины: требования к фундаменту объекта, совместимость автоматизации и профили энергопотребления сильно влияют на долгосрочную рентабельность инвестиций.
Выбор подходящего оборудования начинается со тщательного анализа деталей, которые вы собираетесь производить. Каждая характеристика сырья и готовой детали сильно влияет на требуемые механические характеристики штамповочного оборудования. Вы не можете определить станок, не поняв сначала, во что именно он будет попадать, с какой скоростью он должен поражать и какие допуски должна соблюдать конечная деталь.
Физические свойства металла определяют базовую силу, необходимую для его деформации или сдвига. Различные материалы имеют совершенно разные показатели прочности на сдвиг и текучести. Штамповка стандартной коммерческой мягкой стали толщиной 1,8 мм требует предсказуемого профиля силы. Однако попытка обработки усовершенствованной высокопрочной стали (AHSS) или двухфазных сплавов толщиной 1,8 мм требует значительно большего тоннажа и значительной структурной жесткости, чтобы преодолеть чрезвычайную устойчивость материала к деформации.
Алюминий представляет собой совершенно другой набор проблем. Хотя алюминий мягче и требует меньшего количества сырья, он склонен к истиранию и разрывам во время операций формовки. Часто требуются специальные профили хода и точный контроль скорости ползуна, чтобы обеспечить правильную подачу материала в полость матрицы. Прежде чем оценивать какое-либо оборудование, инженерные группы должны документировать максимальную толщину материала, максимальную прочность на разрыв и максимальную прочность на сдвиг для всех текущих и будущих производственных циклов.
Тип материала | Типичный предел текучести (МПа) | Формирование характеристик | Требования прессы Влияние |
|---|---|---|---|
Коммерческая мягкая сталь | 150 - 250 | Высокая пластичность, предсказуемый поток | Стандартный тоннаж и достаточная жесткость рамы. |
Алюминиевые сплавы (например, 6061) | 275 - 300 | Склонен к истиранию, требует смазки | Требуется точный контроль скорости для предотвращения разрывов. |
Усовершенствованная высокопрочная сталь (AHSS) | 500 - 1000+ | Высокая упругость, чрезвычайное сопротивление | Требует большой грузоподъемности, жесткой прямой рамы и амортизации. |
Нержавеющая сталь (например, 304) | 215 - 505 | Быстро затвердевает во время формовки | Требует постоянной силы и более медленной скорости рисования. |
Требования к пропускной способности определяют необходимую рабочую скорость, измеряемую в числах ходов в минуту (SPM). При небольших объемах заказных тиражей приоритет отдается быстрой смене штампов, доступным местам и гибкости настройки, а не скорости. И наоборот, непрерывное производство в больших объемах требует оборудования, оптимизированного для быстрого, бесперебойного цикла и автоматической подачи материала.
Тяжелые операции формовки и глубокой вытяжки требуют более низких скоростей, обычно от 10 до 18 об/мин. Эта более низкая скорость дает материалу достаточно времени, чтобы растянуться и течь через пуансон без разрушения. Стандартные высокоскоростные операции вырубки обычно выполняются со скоростью от 125 до 250 об/мин. Для сверхвысокоскоростных операций вырубки, таких как штамповка пластин электродвигателей, специальное оборудование может достигать скорости до 1800 об/мин. Постоянная эксплуатация машины на абсолютном максимальном числе оборотов в минуту приводит к преждевременному выходу из строя систем сцепления и тормоза, поэтому инженеры обычно определяют машину, способную развивать скорость на 20 % выше целевой производительности.
Предполагаемая операция металлообработки ограничивает возможности вашего оборудования. Операции вырубки и прошивки включают в себя резку металла. Для этого требуется внезапный мощный удар точно в нижней части удара. Чеканка требует огромной силы на очень коротком расстоянии, чтобы сжать металл до определенной формы, а также требует чрезвычайной жесткости рамы, чтобы предотвратить остановку пресса.
Глубокая вытяжка требует постоянного, равномерного давления на протяжении всего длинного хода, чтобы втянуть металл в полость матрицы, не сморщивая и не разрывая боковые стенки. Прогрессивная штамповка, при которой полоса металла проходит через несколько станций в одном штампе, требует исключительной точности. Машина должна поддерживать идеальное выравнивание на всех станциях одновременно, что требует очень жестких рам и точной синхронизации подачи.
Допуски готовых деталей напрямую определяют требуемую точность оборудования. Строгие требования к точности требуют очень жесткой рамы, устойчивой к прогибу под нагрузкой. Когда рама отклоняется, пуансон и матрица теряют соосность. Даже смещение в несколько тысячных дюйма приводит к выходу деталей за пределы допусков, ускоренному износу матрицы и чрезмерному браку.
Высокоточные приложения требуют передовых систем направляющих слайдов. Стандартных четырехточечных направляющих может быть достаточно для базовой вырубки, но для прогрессивных штампов с жесткими допусками требуются восьмиточечные направляющие системы, чтобы поддерживать строгую параллельность между суппортом и станиной на протяжении всего хода. Экономически эффективная штамповка металла зависит от минимизации брака и увеличения интервалов технического обслуживания штампов, оба из которых во многом зависят от точности и жесткости выбранного станка.

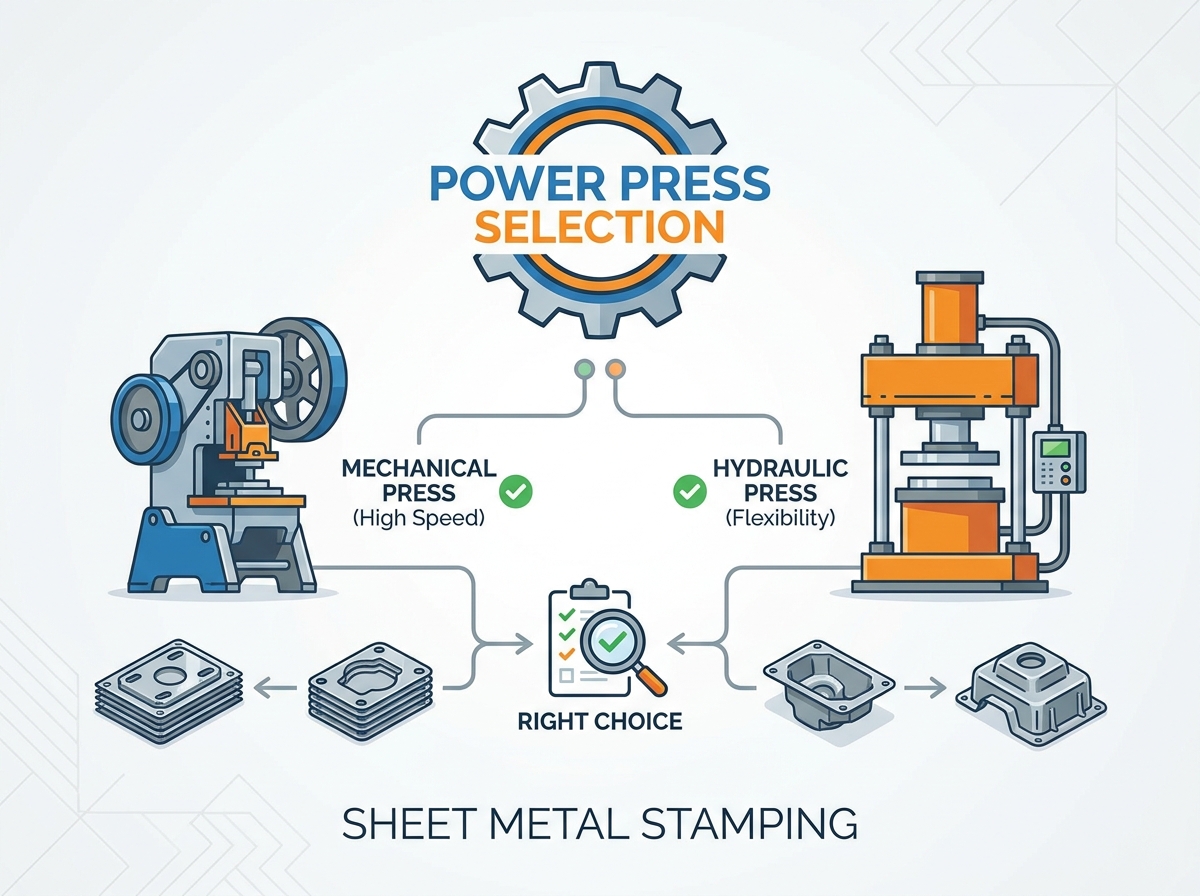

Система привода определяет, как энергия сохраняется, передается и подается на заготовку. Понимание механики каждого типа привода необходимо для адаптации машины к конкретным требованиям ваших штамповочных операций. Выбор неправильной архитектуры привода гарантирует узкие места на производстве и преждевременный выход оборудования из строя.
Механические системы используют электродвигатель для вращения большого и тяжелого маховика, сохраняя кинетическую энергию. Когда оператор или система автоматизации инициирует ход, включается пневматическая или гидравлическая муфта, соединяющая вращающийся маховик с коленчатым валом или эксцентриковым валом. Этот вал преобразует вращательное движение в линейное движение ползуна вверх и вниз. Мощный тормоз останавливает скольжение в верхней части хода, когда сцепление выключается.
Эти машины доминируют в высокоскоростной вырубке, мелкой формовке и прогрессивной штамповке благодаря быстрому времени цикла и надежной подаче энергии. Стандартные мощности обычно варьируются от 30 до 600 тонн. Основное ограничение механического привода заключается в том, что максимальное номинальное усилие доступно только вблизи нижней мертвой точки (НМТ) хода. Если ваша операция требует большого тоннажа на больших высотах хода, механический пресс заглохнет. Кроме того, длина хода фиксирована, и скорость скольжения нельзя регулировать в середине хода.
Гидравлические системы генерируют силу, используя давление жидкости. Электродвигатель приводит в движение гидравлический насос, который нагнетает масло под давлением в большие верхние цилиндры. Давление на поршни цилиндра перемещает ползун вниз. Направляющие пропорциональные клапаны контролируют поток жидкости, определяя точное направление и скорость хода.
Эти системы превосходно справляются с глубокой вытяжкой, сложной формовкой и приложениями, требующими полного максимального тоннажа по всей длине хода. Поскольку сила создается давлением жидкости, а не механическим соединением, длина хода полностью регулируется, и пресс не может быть механически перегружен. Однако гидравлические машины обычно работают с более низкой частотой вращения по сравнению с механическими аналогами. Они также создают потенциальную возможность утечек жидкости, требуют теплообменников для охлаждения масла и требуют тщательного обслуживания насосов, клапанов и уплотнений.
Сервотехнология заменяет традиционные маховик, сцепление и тормоз высокомоментным серводвигателем с прямым приводом, подключенным непосредственно к приводному валу. Эта архитектура обеспечивает абсолютный контроль над положением, скоростью и усилием ползуна на каждой доле миллиметра на протяжении всего хода.
Сервосистемы идеально подходят для высокоточной формовки, обработки сложных материалов, таких как AHSS, а также для задач, требующих переменной скорости скольжения. Операторы могут программировать сложные профили хода. Например, ползун может быстро приближаться к материалу, резко замедляться во время фактической фазы формования, чтобы предотвратить разрыв, останавливаться внизу, чтобы уменьшить упругое отклонение материала, а затем быстро втягиваться. Они также могут работать в маятниковом режиме, совершая короткие ходы без возврата в верхнюю мертвую точку, что значительно увеличивает частоту вращения при неглубокой формовке. Основным ограничением являются значительно более высокие первоначальные капитальные затраты и потребность в специализированном обслуживающем персонале, обученном современной сервоэлектронике.
Оценка конкретных конфигураций машин требует перевода ваших производственных критериев в механические характеристики. Это включает в себя точные расчеты, глубокое понимание принципов проектирования конструкций и реалистичную оценку вашего инвентаря.
Определение точной силы, необходимой для сдвига или формирования детали, предотвращает катастрофический выход оборудования из строя. Угадать тоннаж на основе предыдущих работ — это быстрый путь к сломанным коленчатым валам и разбитым штампам. Для операций резки и вырубки стандартная формула расчета необходимой силы проста: периметр разреза × толщина материала × прочность материала на сдвиг.
Однако этого базового расчета недостаточно для определения силового пресса . Инженеры должны учитывать силу зачистки. Когда пуансон проходит сквозь металл, материал плотно сжимает пуансон. Усилие, необходимое для вытягивания пуансона обратно из материала, обычно добавляет от 10% до 20% к общему требуемому тоннажу. Кроме того, применение стандартного коэффициента запаса прочности от 20% до 30% обеспечивает комфортную работу машины в пределах своих возможностей, предотвращая перенапряжение двигателя и усталость конструкции.
Еще одним критическим фактором является «обратный тоннаж» или сквозной шок. Когда ударник пробивает высокопрочный материал во время тяжелой операции вырубки, внезапное высвобождение накопленной энергии посылает сильную ударную волну обратно через затвор и раму. Чрезмерный обратный тоннаж разрушает подшипники, трескает рамы и разрушает твердосплавные инструменты. Выбор машины с достаточной массой, прочными рулевыми тягами и особыми амортизирующими возможностями смягчает эту разрушительную силу.
Каркас конструкции должен выдерживать огромные повторяющиеся нагрузки, не сгибаясь и не перекручиваясь. Две основные архитектуры кадра предлагают явные преимущества и серьезные компромиссы в зависимости от ваших эксплуатационных приоритетов.
Машины с C-образной рамой имеют раму в форме буквы «C», оставляющую переднюю и обе стороны полностью открытыми. Такая конструкция обеспечивает превосходный трехсторонний доступ для ручной подачи, легкую смену штампов и позволяет использовать широкие детали или детали неправильной формы, выходящие за пределы станины. Они также занимают меньшую площадь в цехе, что делает их идеальными для многолюдных помещений.
Критическим компромиссом является угловое отклонение. При больших нагрузках открытая передняя часть буквы «С» имеет тенденцию слегка приоткрываться — явление, известное в цехах как «зевание». Это несоосность ускоряет износ матрицы, вызывает появление заусенцев на готовых деталях и серьезно снижает требования к точности в приложениях с высокими допусками. С-образные рамы лучше всего подходят для более легкого тоннажа, вырубки с центральной загрузкой и мелкой формовки.
Рамы с прямыми стенками состоят из тяжелой станины, верхней короны и двух вертикальных боковых стоек, образующих замкнутую О-образную форму. Четыре массивных стальных тяги проходят вертикально через всю конструкцию. Во время установки эти рулевые тяги нагреваются и затягиваются гайки. Когда стержни остывают и сжимаются, они подвергают всю раму сильному сжатию. Эта четырехстоечная система поддержки с предварительной нагрузкой практически исключает угловое отклонение.
Машины с прямыми сторонами сохраняют строгую параллельность между направляющими и станиной даже при максимальной нагрузке, смещенной от центра. Они абсолютно необходимы для крупнотоннажных операций, операций с прогрессивными штампами и любых процессов, требующих предельной точности. Компромиссы включают ограниченный доступ к зоне инструментов (обычно ограничивается передним и задним окнами) и значительно большее физическое пространство.
Физические размеры определяют, поместится ли конкретная матрица и будет ли она функционировать внутри машины. Игнорирование этих размеров на этапе спецификации делает оборудование бесполезным для существующих инструментов.
Длина хода — это общее расстояние, которое проходит ползун от верхней мертвой точки (ВМТ) до нижней мертвой точки (НМТ). Ход должен быть достаточно длинным, чтобы очистить глубину формованной детали и обеспечить достаточное пространство для автоматического выброса детали и подачи материала. Если ход слишком короткий, деталь невозможно снять со штампа.
Высота закрытия — это расстояние от верхней части станины до нижней части направляющей, когда ход находится в нижней мертвой точке и регулировка направляющей полностью поднята. Этот размер определяет максимальную высоту матриц, которую можно установить. Инженеры должны проверить совместимость пространства матрицы, принимая во внимание толщину любых опорных пластин или систем быстрой смены матрицы.
Размер станины (размеры слева направо и спереди назад) должен соответствовать текущим размерам инструмента, оставляя при этом место для будущих, потенциально более крупных прогрессивных штампов. Недостаточные размеры станины приводят к вылету инструмента. Когда матрица нависает над станиной, это вызывает неравномерную нагрузку, сильное напряжение рамы и быстрое разрушение направляющих.
Современные операции штамповки в значительной степени зависят от автоматизации для достижения экономически эффективного производства. Автономные ручные печатные машины становятся все более редкими в высокопроизводительных средах. Выбранная машина должна легко интегрироваться с периферийным оборудованием.
Системы подачи, в том числе мощные разматыватели, механизированные правильные машины и устройства подачи рулонов с сервоприводом, должны идеально синхронизироваться с циклом машины. Инженеры должны оценить архитектуру управления, чтобы обеспечить бесперебойную связь между кодировщиком пресса и линией подачи. Если питатель толкает материал, когда матрица все еще закрыта, это приводит к катастрофическому разрушению матрицы.
Вторичные возможности часто определяют окончательный выбор оборудования. Выбивные отверстия помогают выталкивать детали из верхней половины матрицы. Подушки матрицы, установленные в станине, обеспечивают контролируемое давление вверх во время операций глубокой вытяжки, удерживая заготовку ровно и предотвращая образование складок. Расширенные настройки могут потребовать интеграции с устройствами для выпуска резьбы в штампе, системами передачи деталей или автоматическими конвейерами для удаления лома. Оборудование должно обладать необходимыми механическими интерфейсами, пневматическими портами и логикой управления для поддержки этих критически важных функций.
Выбор промышленного оборудования требует баланса между непосредственными капитальными затратами и долгосрочными эксплуатационными показателями. Команды инженеров должны оценить, как различные архитектуры влияют на общую эффективность производства и накладные расходы предприятия.
Стандартные механические конфигурации требуют меньших первоначальных капитальных затрат по сравнению с усовершенствованными альтернативами с сервоприводом. Для специализированной крупнообъемной вырубки простых деталей из низкоуглеродистой стали механическая установка обеспечивает быструю и надежную производительность. Однако сервотехнология предлагает непревзойденную универсальность. Возможность программировать точные профили хода снижает процент брака сложных материалов, сводит к минимуму операции вторичной отделки и позволяет одному станку выполнять задачи, которые в противном случае потребовали бы использования нескольких специализированных станков. Более высокая первоначальная стоимость сервопресса часто компенсируется отсутствием последующих этапов обработки.
Различные системы привода имеют разные характеристики энергопотребления. Механический маховик постоянно потребляет мощность для поддержания своей вращательной массы даже на холостом ходу между ходами или во время смены матрицы. Напротив, гидравлические и сервосистемы используют мощность по требованию, потребляя значительный ток только во время фактического хода формовки. Предприятия со строгими целевыми показателями энергопотребления должны оценивать эти профили в соответствии со своими конкретными производственными графиками. Сервопрессы часто включают в себя системы рекуперации энергии, сохраняющие энергию торможения в батареях конденсаторов для использования во время следующего хода, что значительно снижает пиковую потребляемую мощность.
Инструментальная оснастка представляет собой огромные текущие расходы при штамповке металла. Высококачественные твердосплавные прогрессивные матрицы могут стоить десятки или сотни тысяч долларов. Инвестиции в высокожесткую прямую раму требуют больших первоначальных затрат, чем сопоставимая C-образная рама. Однако устранение углового отклонения резко снижает износ пуансонов и штампов. Увеличение интервалов между заточкой матрицы и техническим обслуживанием быстро компенсирует более высокие первоначальные затраты на оборудование, особенно при больших объемах обработки или при высоких допусках.
Установка тяжелого промышленного оборудования создает серьезные проблемы с логистикой и безопасностью. Игнорирование ограничений объекта на этапе спецификации приводит к значительному перерасходу средств, структурным повреждениям и задержке ввода в эксплуатацию.
Высокотоннажное оборудование невозможно просто разместить на стандартном шестидюймовом бетонном полу. Динамические силы, возникающие во время эксплуатации, требуют специализированного фундамента. На предприятиях часто необходимо проводить испытания грунта на устойчивость, выкапывать и заливать ямы из тяжелого армированного бетона, рассчитанные на определенные динамические нагрузки машины. Кроме того, инженеры должны предусмотреть крепления для гашения вибрации или изолирующие прокладки, чтобы предотвратить повреждение ударными волнами конструкции здания, растрескивание соседних полов или воздействие на расположенное рядом прецизионное обрабатывающее оборудование.
Эксплуатация тяжелого штамповочного оборудования сопряжена с серьезным риском для безопасности. Все оборудование должно строго соответствовать стандартам OSHA 1910.217 и ANSI B11.1. Спецификации должны включать надежность управления, гарантируя, что отказ одного компонента в системе управления не приведет к непреднамеренному удару. Необходимые средства обеспечения безопасности включают световые завесы, двуручные пульты управления, физическую охрану по периметру и прочные механические задвижки (блоки безопасности) для процедур обслуживания матрицы.
Простои разрушают производственные графики. Покупка малоизвестных брендов или неподдерживаемого оборудования создает серьезные риски, связанные с доступностью запчастей. Инженерные группы должны обеспечить легкий доступ к важным запасным компонентам, таким как пневматические диски сцепления, тормозные колодки, гидравлические уплотнения, концевые выключатели с поворотными кулачками и приводные двигатели. Партнерство с признанными производителями гарантирует доступ к технической поддержке, стандартизированным компонентам и сводит к минимуму продолжительность простоев, связанных с техническим обслуживанием.
Выбор подходящего оборудования — это расчетное сочетание толщины материала, предполагаемой эксплуатации, строгих требований к точности и ожидаемого объема производства. Универсального решения не существует; успех полностью зависит от соответствия механических возможностей конкретным инженерным требованиям и ограничениям объекта.
Чтобы ориентироваться в этом сложном процессе спецификации, выполните следующие практические шаги:
Прежде чем просматривать технические характеристики машины, проверьте свои текущие и прогнозируемые запасы штампов, чтобы документировать точные требования к высоте закрытия, длине хода и размеру станины.
Рассчитайте максимальный тоннаж, необходимый для вашего самого толстого и самого прочного материала, строго применяя 20% запас прочности и принимая во внимание усилие зачистки.
Оцените допустимую нагрузку на пол вашего предприятия, просвет мостового крана и доступную электроэнергию, чтобы исключить несовместимые размеры машин на ранних этапах процесса.
Проконсультируйтесь напрямую с инженером по применению, чтобы провести проверку индивидуальных возможностей и убедиться, что выбранный вами тип привода и архитектура рамы соответствуют вашим конкретным операциям формовки.
Основанная в 1983 году компания Zhejiang Jinaolan Machine Tool производит механические прессы и комплексное оборудование для штамповочных линий, включая системы подачи, штампы и решения для передачи. Благодаря мощности механических прессов от 25 до 2400 тонн компания поддерживает производителей, ищущих скоординированные решения для автоматизированной и точной штамповки металлов.
A: Рассчитайте необходимую силу резания, умножив общий периметр разреза на толщину материала и его прочность на сдвиг. Добавьте от 10% до 20% силы зачистки, а затем примените коэффициент запаса от 20% до 30%, чтобы определить окончательный требуемый тоннаж. Это гарантирует, что машина не будет перегружена во время работы.
Ответ: Механическая машина использует маховик с приводом от двигателя и сцепление для привода коленчатого вала, обеспечивая высокие скорости, но максимальную силу только в нижней части хода. Гидравлическая машина использует давление жидкости и цилиндры, обеспечивая более медленные скорости, но обеспечивая полный регулируемый тоннаж по всей длине хода.
О: Скорости сильно различаются в зависимости от применения и конструкции. Операции тяжелой формовки могут выполняться со скоростью от 10 до 18 ударов в минуту (SPM). Стандартная высокоскоростная вырубка обычно работает со скоростью от 125 до 250 об/мин. Специализированные сверхвысокоскоростные станки для обработки мелких деталей могут достигать скорости до 1800 об/мин.
Ответ: Рамы с прямыми боковинами имеют четырехстоечную опору, которая практически исключает угловое отклонение (зевание) при больших нагрузках. Эта превосходная жесткость обеспечивает точное выравнивание пуансона и матрицы, продлевая срок службы инструмента и обеспечивая высокую точность. С-образные рамы обеспечивают лучший доступ, но страдают от прогиба при тяжелой штамповке.
Ответ: Хотя это возможно при использовании передовой сервотехнологии, при использовании стандартного оборудования это механически сложно. Для вырубки требуется высокоскоростная ударная сила в нижней части хода (идеально для механического варианта), тогда как для глубокой вытяжки требуется более медленное и устойчивое давление на протяжении всего хода (идеально для гидравлического).
Ответ: Более толстые материалы требуют экспоненциально большего усилия для сдвига или формирования. Увеличенная толщина материала требует более высокой грузоподъемности, более жесткой рамы, способной выдерживать повышенные нагрузки без отклонения, и, возможно, другого типа привода для управления потоком материала и ударными нагрузками.
Ответ: Обратный тоннаж, или сквозной удар, возникает во время вырубки, когда пуансон пробивает материал. Внезапный выброс накопившегося давления посылает сильную ударную волну обратно через раму машины и систему привода. Чрезмерный обратный тоннаж приводит к серьезной усталости конструкции и преждевременному выходу из строя компонентов.
