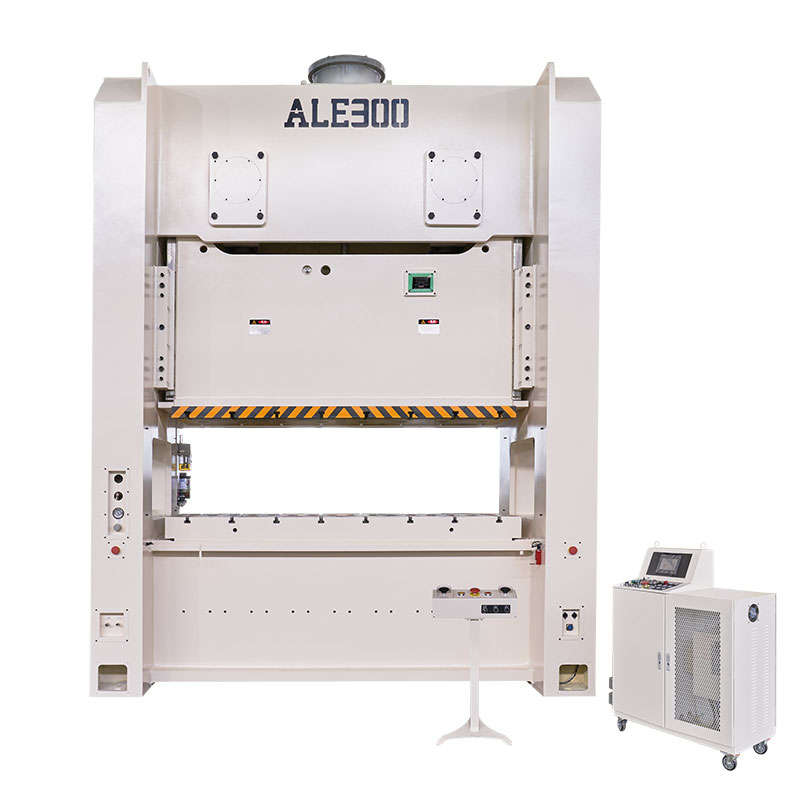

Как размер маховика влияет на производительность силового жима

При механической штамповке двигатель не передает прямую силу для формирования металла. Вместо этого основная задача двигателя — восстанавливать энергию маховика силового пресса между ходами. Несогласованная динамика маховика влечет за собой серьезные эксплуатационные последствия для любого производственного цеха. Ротор неправильного размера приводит к остановке пресса, преждевременному износу сцепления, чрезмерной нагрузке двигателя, нестабильной точности деталей или недостаточной передаче энергии в нижней части хода. Вам нужна техническая база для оценки массы, диаметра, рабочей скорости и конструкции маховика. Это гарантирует, что выбранный Power Press будет соответствовать конкретным производственным задачам, от высокоскоростной вырубки до глубокой вытяжки. Мы разберем требования к физике, выбору материалов и совместимости трансмиссии, чтобы ваши штамповочные линии работали без катастрофических сбоев.

• Накопление энергии определяет применение: маховик силового пресса накапливает кинетическую энергию; более тяжелые и крупные маховики необходимы для операций глубокой вытяжки, требующих постоянной энергии, тогда как более легкие маховики подходят для высокоскоростной вырубки с коротким ходом.

• Компромисс между массой и скоростью: кинетическая энергия линейно увеличивается с массой, но экспоненциально со скоростью. Оптимизация диаметра маховика и частоты вращения часто более эффективна, чем простое увеличение веса.

• Точность и постоянство штамповки: маховик правильного размера поддерживает постоянное выделение энергии, предотвращая микрозаклинивания или колебания скорости во время хода, которые могут поставить под угрозу точность размеров штампованной детали.

• Совместимость трансмиссии: размер маховика напрямую влияет на требования к проскальзыванию двигателя и тепловую мощность сцепления/тормоза; Увеличение размера маховика без модернизации трансмиссии приводит к быстрому выходу из строя компонентов.

• Время восстановления имеет решающее значение: время между ходами определяет максимально допустимый расход энергии маховика (обычно 10–15 % для непрерывных операций).

Как работает маховик силового пресса

Как маховики хранят и выделяют энергию

Маховик силового пресса накапливает энергию и высвобождает ее в процессе штамповки. Двигатель обеспечивает непрерывную мощность, а маховик передает высокую энергию, необходимую для короткого хода формовки.

Маховик помогает поддерживать стабильную скорость, снижать нагрузку на двигатель и предотвращать резкие колебания мощности во время штамповки.

Производительность маховика зависит как от веса, так и от скорости вращения. Увеличение диаметра или числа оборотов может улучшить накопление энергии более эффективно, чем простое увеличение веса. Правильно спроектированный маховик обеспечивает достаточную энергию, одновременно снижая нагрузку на двигатель, подшипники и корпус машины.

Как размер и вес влияют на производительность маховика

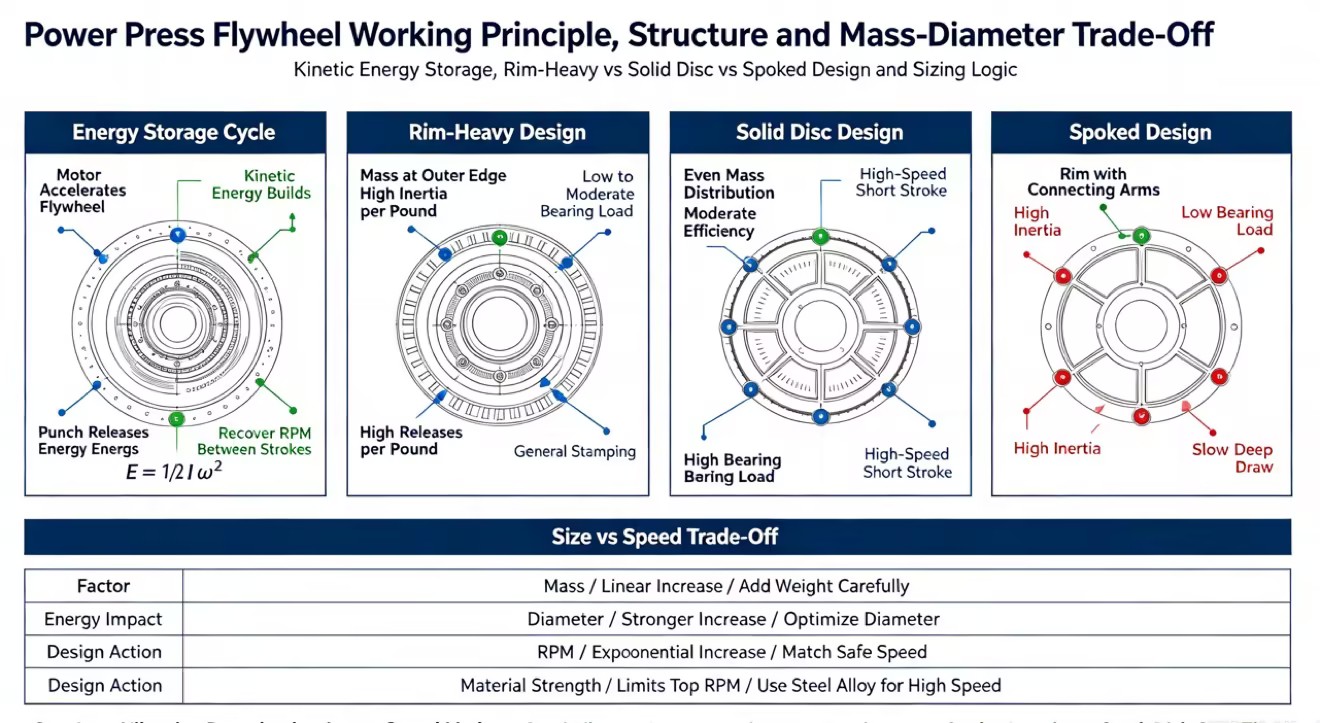

Момент инерции сильно зависит от того, где именно расположена масса относительно центра вращения. Конструкция с тяжелым ободом намеренно концентрирует вес на внешнем крае колеса. Эта конкретная конфигурация максимизирует инерцию, не добавляя ненужного объема центральной ступице. Твердые диски равномерно распределяют массу по всему радиусу, что по своей сути снижает общую эффективность накопления энергии на фунт используемого материала.

Увеличение диаметра дает значительно большую энергоемкость. Это достигается без пропорционального увеличения статической нагрузки на подшипники главного вала. Больший диаметр отодвигает тяжелую массу дальше от оси вращения. Этот геометрический сдвиг эффективно умножает запасенную энергию. Операторы получают значительную ударную силу, одновременно защищая внутренние подшипники от чрезмерного собственного веса. Оптимизация соотношения диаметра и массы — наиболее эффективный способ создания высокочувствительной системы штамповки.

Выбор подходящего материала маховика

Традиционные чугунные маховики по-прежнему распространены в старых машинах и более медленных машинах. Чугун хорошо поглощает вибрацию и экономически выгоден в производстве. Однако современные высокопроизводительные приложения требуют роторов из стали или специальных сплавов. Чугун имеет меньшую прочность на разрыв и хрупкую зернистую структуру. Это делает его уязвимым для центробежной фрагментации на высоких скоростях. Если чугунное колесо выйдет за пределы номинальной частоты вращения, оно может разбиться, как стекло, разбросав по цеху смертоносные шрапнели.

Стальные сплавы безопасно переносят гораздо более высокие скорости вращения. Это позволяет машине хранить больше энергии, занимая меньшую площадь. Прочность материала на растяжение определяет максимальную безопасную скорость работы компонента. Эти пределы числа оборотов напрямую контролируют максимальную плотность энергии всей системы. Цельнолитая конструкция полотна обеспечивает прочную структурную целостность при сильных высокоскоростных центробежных нагрузках. Конструкция со спицами позволяет снизить общий вес, но в местах соединения спиц возникают концентраторы напряжений, где со временем могут распространяться трещины. Высокоскоростная штамповка требует использования прочных стальных роторов для предотвращения механических повреждений и максимизации доступной плотности энергии для быстрой езды на велосипеде.

Тяжелые и легкие маховики: что лучше?

Выбор маховика зависит от процесса штамповки. Тяжелые маховики обеспечивают более высокий запас энергии для сложных операций формовки, а легкие маховики обеспечивают более высокую скорость производства.

Тяжелые маховики для операций с высокими энергиями

Тяжелые маховики сохраняют больше кинетической энергии и поддерживают стабильное усилие во время сложных процессов штамповки.

Они подходят для:

• Глубокий рисунок

• Формирование толстой пластины

• Сверхмощная штамповка

Более высокая инерция помогает предотвратить падение скорости в процессе формовки и улучшает стабильность детали.

Однако тяжелые маховики требуют:

• Более высокая мощность двигателя

• Более мощные системы сцепления и тормоза.

• Более длительное время разгона и остановки

Они идеально подходят для применений, где сила формовки важнее скорости производства.

Легкие маховики для высокоскоростного производства

Легкие маховики предназначены для быстрой езды на велосипеде и быстрого восстановления энергии.

Их обычно используют для:

• Высокоскоростное гашение

• Тиснение на тонком листе

• Операции с коротким ходом

Их более низкая инерция позволяет быстрее ускоряться и сокращать время восстановления, повышая эффективность производства.

Ограничением является более низкая энергоемкость. При использовании тяжелых материалов или глубокой формовки легкие маховики могут испытывать потерю скорости, снижение точности и увеличение нагрузки на двигатель.

Сравнение тяжелого и легкого маховика

Выбор правильного маховика зависит от баланса между потреблением энергии и скоростью производства..

Выбор размера маховика для различных применений пресса

Высокоскоростная вырубка и чеканка

Высокоскоростная заготовка требует легких маховиков, работающих на исключительно высоких оборотах. Рабочее расстояние хода в этих приложениях очень короткое. Пуансон контактирует с материалом и разрезает его за долю секунды, обычно в пределах последней восьмой дюйма хода. Быстрое восстановление энергии имеет абсолютный приоритет над общей энергетической мощностью. Система должна удариться о материал, прорваться насквозь и немедленно подготовиться к следующему удару. Вы смотрите на машины, работающие со скоростью от 200 до 1000 ударов в минуту.

Двигатель должен мгновенно восстановить истощенную энергию, чтобы поддерживать производительность. Тяжелый ротор не сможет достаточно быстро ускориться между такими быстрыми ходами, что приведет к постепенной потере скорости машины. Быстрая реакция сцепления также имеет решающее значение для высокоскоростных операций чеканки монет. Легкие роторы минимизируют тепловую нагрузку на диски сцепления. Это позволяет оборудованию поддерживать жесткие допуски и постоянную силу при сотнях ходов в минуту, не сжигая фрикционные диски.

Глубокая вытяжка и тяжелая формовка

Глубокая вытяжка требует больших высокоинерционных маховиков для поддержания силы на большом расстоянии. Увеличенное рабочее расстояние операции вытягивания постоянно отнимает огромное количество энергии из системы. Одно глубокое затягивание может легко истощить до 20% накопленной энергии одним плавным движением. Машина должна плавно и без колебаний проталкивать материал в матрицу. Зацепление начинается высоко в окне хода, а это означает, что колесо теряет энергию гораздо дольше, чем простой глушающий удар.

Требуется значительная масса, чтобы предотвратить остановку машины до достижения нижней мертвой точки. Если ротору не хватает достаточной инерции, пуансон замедляется на этапе вытягивания. Эти колебания скорости вызывают серьезные разрывы материала, образование складок и высокий процент бракованных деталей. Тяжелый ротор гарантирует плавное, непреодолимое усилие по всей глубине формы. Это обеспечивает пластическое течение металла без разрушения.

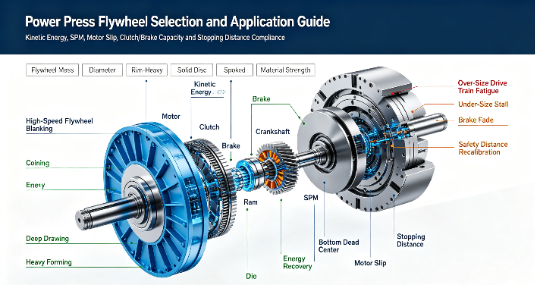

Ключевые факторы при выборе маховика для силового пресса

Выбор маховика требует оценки скорости пресса, совместимости двигателя и мощности системы привода. Правильно подобранный маховик обеспечивает стабильную подачу энергии, стабильное качество штамповки и более длительный срок службы оборудования.

Скорость удара и восстановление энергии

Скорость хода пресса напрямую влияет на то, насколько быстро маховик сможет восстанавливать энергию между циклами.

• Высокоскоростная штамповка: требует более быстрого восстановления энергии и более легких маховиков.

• Тяжелая формовка: требует большего запаса энергии и более крупных маховиков.

Если маховик не может достаточно быстро восстановить энергию, пресс может потерять скорость, снизить точность формовки или перегрузить двигатель. Размер маховика и мощность двигателя должны соответствовать скорости производства и требованиям штамповки.

Совместимость двигателей

Двигатель должен работать вместе с маховиком, чтобы выдерживать внезапные штамповочные нагрузки.

Двигатели с высоким скольжением обычно используются в механических прессах, поскольку они могут выдерживать временные изменения скорости во время процесса формовки. Это позволяет маховику высвобождать накопленную энергию, не создавая чрезмерной нагрузки на двигатель.

Использование неподходящего двигателя может привести к увеличению потребляемого тока, перегреву и преждевременному выходу из строя.

Сцепление и тормозная способность

Вес маховика напрямую влияет на эффективность сцепления и тормоза.

Тяжелые маховики накапливают больше энергии, но требуют более мощных систем сцепления для безопасной передачи мощности. Тормоз также должен обеспечивать достаточную тормозную силу, чтобы контролировать дополнительный импульс во время аварийной остановки.

Перед модернизацией или заменой маховика всегда проверяйте:

• Мощность сцепления

• Тормозная способность

• Мощность двигателя

• Безопасный тормозной путь

Сбалансированная система привода обеспечивает надежную работу и поддерживает безопасность производства.

Заключение

1. Прежде чем выбирать оборудование, проверяйте свои основные операции штамповки, документируя толщину материала, длину хода, необходимое количество ходов в минуту и ​​приемлемые допуски деталей.

2. Проконсультируйтесь с производителями оборудования, чтобы выполнить формальный расчет энергии, который отображает кривую зависимости тоннажа от энергии для ваших конкретных штампов.

3. Прежде чем приступать к какой-либо модернизации, выполните полную проверку трансмиссии, чтобы проверить коэффициенты проскальзывания двигателя, крутящий момент сцепления и температурные пределы тормозов.

4. Выполните повторную калибровку всех световых завес безопасности и двуручного управления, чтобы они соответствовали конкретному тормозному пути новой конфигурации и соблюдали строгие требования OSHA.

5. Внедрите график регулярных проверок для контроля износа фрикционов сцепления и рабочих температур двигателя, гарантируя, что система рекуперации энергии остается сбалансированной.

Часто задаваемые вопросы

Вопрос: Какова основная функция маховика силового пресса?

A: Он накапливает кинетическую энергию, генерируемую двигателем, и мгновенно высвобождает ее, обеспечивая необходимую силу во время рабочей части хода пресса. Это предотвращает поглощение двигателем огромных ударных нагрузок в процессе обработки металла.

Вопрос: Как вес маховика влияет на скорость силового пресса и время цикла?

Ответ: Более тяжелым маховикам требуется больше времени для разгона и восстановления потерянных оборотов, что делает их пригодными для более медленных операций с высоким энергопотреблением. Более легкие маховики позволяют быстрее включать сцепление и увеличить количество ходов в минуту (SPM), но обеспечивают меньшую общую энергию за ход.

Вопрос: Может ли размер маховика повлиять на точность штампованных деталей?

А: Да. Маховик меньшего размера может испытывать чрезмерное падение скорости во время хода, что приводит к неравномерному приложению силы и неточностям размеров в конечной детали. Для точного потока материала необходим плавный, непрерывный импульс.

Вопрос: Могу ли я обновить маховик существующего силового пресса?

О: Хотя изменение массы маховика возможно, оно требует всестороннего технического анализа. Увеличение массы без модернизации двигателя, сцепления и тормоза приведет к механическим поломкам и проблемам с соблюдением требований безопасности в отношении тормозного пути.

Вопрос: В чем разница между тоннажем пресса и энергией маховика?

Ответ: Тоннаж — это максимальная структурная сила, которую может оказать пресс, в то время как энергия маховика определяет, насколько далеко при ходе хода эта сила может быть выдержана без остановки машины. Большой тоннаж требует большой энергии для поддержания силы на расстоянии.

Вопрос: Почему для силовых прессов требуются электродвигатели с повышенным скольжением?

A: Двигатели с высоким скольжением предназначены для преднамеренного замедления под нагрузкой, что позволяет маховику силового пресса высвободить накопленную энергию без чрезмерного потребления тока двигателем и перегрева. Стандартные двигатели сгорят при таких циклических ударных нагрузках.
