Недооценка тоннажа пресса приводит к катастрофическим отказам оборудования, поломке рулевых тяг и разрушению инструментов, а завышение приводит к ненужным капитальным затратам на негабаритные машины. Современная штамповка включает в себя сложные переменные — современные высокопрочные стали (AHSS), прогрессивные штампы и различные углы сдвига — что делает базовые теоретические расчеты недостаточными для безопасного и непрерывного производства. Инженерные группы каждый день сталкиваются в цехах с жесткими допусками и требовательными свойствами материалов. Полагаясь на догадки, разрушается оборудование и останавливаются сборочные линии.
Чтобы защитить оборудование и обеспечить качество деталей, группы проектирования и закупок должны использовать систематический подход к расчету тоннажа механического пресса , учитывая типы операций, свойства материалов, запасы безопасности и кривые энергии пресса. Точная оценка нагрузки предотвращает прогиб рамы и повреждение штампа. В этом руководстве подробно описаны точные методологии, необходимые для правильного определения размеров ваших операций штамповки и обеспечения бесперебойной работы вашего производства.
Оглавление
Базовая формула: Тоннаж резки в основном зависит от прочности материала на сдвиг, его толщины и общего периметра разреза, но его необходимо корректировать с учетом сдвига инструмента.
Правило 30%: отраслевой стандарт предписывает добавлять минимум 30% запаса прочности к общему расчетному тоннажу, прежде чем выбирать стандартный размер механического пресса.
Сила против энергии: Тоннаж (сила) – это только половина уравнения; механические прессы также должны обладать энергией маховика, необходимой для поддержания этой силы на необходимом рабочем расстоянии.
Прогрессивная сложность штампа: общий тоннаж при прогрессивной штамповке должен учитывать одновременные операции, нецентральную нагрузку и сквозной удар (обратный тоннаж).
Операторы должны понимать важное различие между требуемой нагрузкой и номинальной мощностью. Требуемый тоннаж — это пиковая нагрузка, необходимая для конкретной операции штамповки. Эта сила режет, сгибает или формирует металлическую деталь. Грузоподъемность пресса — это максимальная пиковая нагрузка, которую машина может безопасно выдержать без повреждения конструкции. Эти два числа не являются взаимозаменяемыми. Машина, рассчитанная на 200 тонн, не может непрерывно работать с требуемой нагрузкой в 200 тонн без серьезного износа. Вы должны точно рассчитать необходимую силу, чтобы сопоставить ее с должным образом сниженной мощностью машины. Ежедневная эксплуатация пресса на абсолютной максимальной мощности гарантирует преждевременный выход компонентов из строя.
Превышение мощности пресса приводит к чрезмерному отклонению станины и толкателя. Металлические каркасы прогибаются под сильным давлением. Это отклонение приводит к преждевременному износу матрицы и выходу деталей за пределы допусков. Пуансоны не совпадают с матрицами во время удара. Возникающее в результате трение мгновенно затупляет инструмент и вызывает сильное истирание режущих кромок. Сильные перегрузки приводят к катастрофическому выходу из строя коленчатого вала. Рулевые тяги ломаются под огромным растягивающим напряжением, превращая рутинную производственную операцию в масштабный ремонт. Точные расчеты удерживают приложенную силу в пределах упругости рамы пресса. Это продлевает срок службы штампа, обеспечивает соблюдение строгих размеров детали и сохраняет плунжер абсолютно параллельным опорной плите.
Операции гашения приводят к внезапному сбросу нагрузки. Удар создает огромное давление, прежде чем материал окончательно разрушается. Этот внезапный перелом мгновенно высвобождает накопленную энергию. Мы называем это резким шоком или обратным тоннажем. Нерассчитанный обратный тоннаж разрушает подшипники и соединения пресса. Баран резко дергается вниз, а затем отскакивает. Эта ударная волна проходит через всю конструкцию машины, ослабляя болты и растрескивая литые детали. Расчет силы прямого резания помогает предсказать возникающий обратный удар. Затем инженеры могут реализовать демпфирующие решения для защиты оборудования и продления срока службы привода пресса.
Точный подбор размеров пресса предотвращает завышение характеристик оборудования. Покупка 600-тонного пресса для 200-тонной работы приводит к пустой трате капитала. Более крупные машины занимают больше площади и требуют более тяжелого фундамента. Они также потребляют больше электроэнергии для вращения массивных маховиков. Однако недостаточный размер пресса приводит к постоянным поломкам и потерям времени производства. Точные расчеты гарантируют, что машина достаточно надежна для выполнения самых тяжелых запланированных работ на объекте без потери ресурсов. Вы достигаете идеального баланса между возможностями машины и финансовой эффективностью, точно зная, какое усилие действительно требуется вашим деталям.
Разные металлы требуют совершенно разных сил резания. Мягкая сталь режется легче, чем нержавеющая сталь. Алюминий требует меньше усилий, чем углеродистая сталь. Производство усовершенствованных высокопрочных сталей (AHSS) и сверхвысокопрочных сталей (UHSS) требует огромного тоннажа. Вы должны знать точную марку материала. Сила сдвига определяет силу резания. Инженеры обычно оценивают прочность на сдвиг в пределах от 70 до 80 процентов от предельной прочности материала на разрыв (UTS). Использование UTS вместо прочности на сдвиг приводит к завышению требуемой силы вырубки. Всегда проверяйте сертификацию конкретного материала перед завершением расчетов, поскольку свойства рулонов различаются на разных сталелитейных заводах.
Тип материала | Расчетная прочность на разрыв (PSI) | Расчетная прочность на сдвиг (PSI) |
|---|---|---|
Алюминий (5052-H32) | 33 000 | 20 000 |
Мягкая сталь (1018 холоднокатаная) | 64 000 | 45 000 |
Нержавеющая сталь (304) | 73 000 | 55 000 |
АХСС (DP780) | 113 000 | 85 000 |
Толщина материала находится в прямой линейной зависимости от требуемой силы резания. Удвоение толщины материала удваивает требуемый тоннаж. Более толстые материалы также требуют большей энергии от маховика, чтобы пробить металл. Необходимо измерить максимально возможный допуск по толщине. Листовой металл незначительно варьируется от рулона к рулону. Если для печати требуется сталь толщиной 0,125 дюйма с допуском +/- 0,010, всегда используйте в своих расчетах 0,135 дюйма. Это предотвращает непредвиденные перегрузки, когда в питатель поступает катушка немного большей толщины. Игнорирование допусков по толщине является распространенной причиной необъяснимых остановок пресса.
Общая длина сдвига определяет общее сопротивление, с которым сталкивается пуансон. Для сложных заготовок профилей необходимо рассчитать общий периметр. Измерьте каждую кривую, выемку и прямую грань. Добавьте окружности всех внутренних отверстий. Большая деталь с простым профилем может потребовать меньше тоннажа, чем маленькая деталь со сложными вырезами. Программное обеспечение CAD легко определяет точную длину периметра. Используйте эти точные измерения, а не грубые оценки, чтобы обеспечить точные прогнозы нагрузки. Отсутствие нескольких внутренних отверстий в расчете периметра приводит к потере всего требуемого тоннажа.
Состояние инструмента радикально меняет требуемое усилие. Острые пуансоны режут металл чисто и эффективно. Тупые удары заставляют материал рваться, а не резаться. Такое разрывающее действие значительно увеличивает требуемый тоннаж. Неправильный зазор между пуансоном и штампом также увеличивает нагрузку. Слишком малый зазор приводит к вторичному сдвигу, заставляя пресс работать вдвое тяжелее. Слишком свободный зазор приводит к чрезмерному изгибу до того, как произойдет разрушение, создавая массивные заусенцы и требуя большего усилия, чтобы протолкнуть заготовку через матрицу матрицы. Поддержание оптимального зазора — обычно от 8 до 12 процентов толщины материала для мягкой стали — обеспечивает соответствие фактического тоннажа вашим теоретическим расчетам.
Допустимый тоннаж зависит не только от машины, но и от оснастки. Пресс может иметь мощность 100 тонн. Однако отдельные пуансоны имеют определенные пределы текучести при сжатии. Тонкие пуансоны прогибаются и разбиваются задолго до того, как пресс достигнет максимальной производительности. Вы должны рассчитать максимально допустимый тоннаж пуансона. Сравните требуемую силу резания с прочностью на сжатие материала пуансона. Переходите на пуансоны из быстрорежущей стали или твердосплавных сплавов, если нагрузка превышает предел текучести стандартной инструментальной стали. Разбитый пуансон разрушает штамп и нарушает производственный цикл.

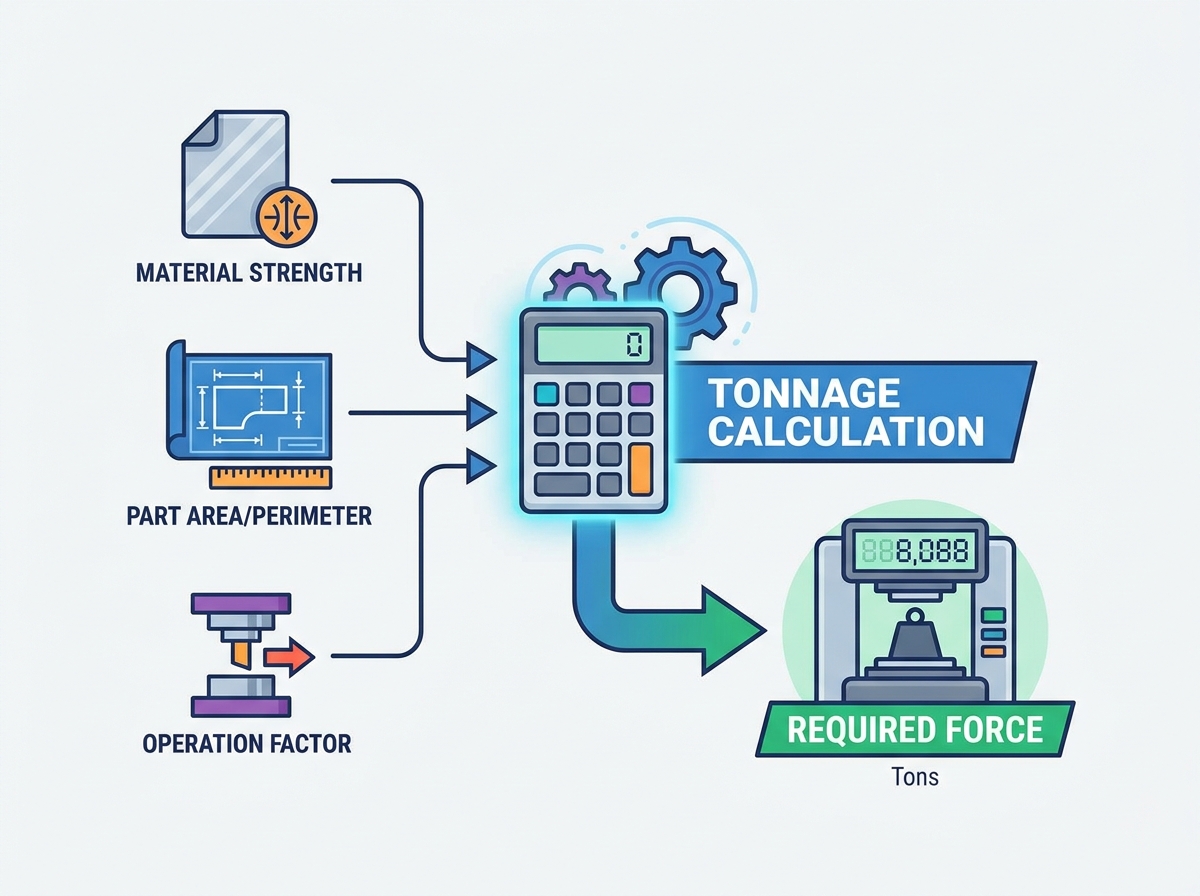

Основная формула операций резки проста. Вы умножаете три конкретные переменные. Тоннаж равен периметру, умноженному на толщину, умноженную на прочность на сдвиг. Вы должны преобразовать итоговое число в тонны, разделив его на 2000 (если используете фунты). Это базовое уравнение применимо к любой форме или профилю. Убедитесь, что для всех измерений используется одна и та же система единиц. Смешение дюймов и метрических единиц приводит к огромным ошибкам в расчетах.
Например, расчет тоннажа заготовки с периметром 10 дюймов из мягкой стали толщиной 0,125 дюйма с прочностью на сдвиг 45 000 фунтов на квадратный дюйм выглядит следующим образом: (10 × 0,125 × 45 000) / 2000. Результат — 28,12 тонны. Затем вы добавляете свой запас прочности к этому базовому числу.
В цехах часто используют упрощенную формулу для круглых отверстий в мягкой стали. Вы умножаете диаметр пуансона на толщину материала. Затем вы умножаете этот результат на константу 80. Это быстро обеспечивает необходимые тонны давления. Этот ярлык работает только для стандартной мягкой стали. Не используйте этот ярлык для нержавеющей стали или алюминия.
Сдвиг инструмента снижает пиковый тоннаж. Шаговые удары означает, что некоторые удары становятся короче других. Они попали в материал в разное время. Добавление углового сдвига к поверхности матрицы также снижает пиковую нагрузку. Пуансон режет материал постепенно, как ножницы. Это распределяет режущее действие на более длинную часть хода. Он снижает пиковую силу, но требует от маховика точно такой же общей энергии.
Операции гибки требуют различных расчетов в зависимости от типа штампа. Формулы V-изгиба основаны на ширине отверстия матрицы. Мы называем это соотношением V-образной головки. Требуемая сила зависит от квадрата толщины материала, умноженного на предел прочности, разделенного на отверстие матрицы. Более широкое отверстие V-образной матрицы требует меньшего тоннажа, но создает больший внутренний радиус изгиба. U-образный изгиб требует значительно большей силы, чем V-образный, поскольку материал тянется вдоль стенок матрицы, создавая сильное трение. Операции по зачистке и отбортовке кромок требуют определенных расчетов тоннажа, основанных на длине фланца и пределе текучести материала. Всегда учитывайте нижнюю силу, если матрица чеканит радиус для установки угла.
Расчет силы вытягивания позволяет предсказать нагрузку, необходимую для придания плоской заготовке трехмерной формы. В формуле используются диаметр заготовки, диаметр пуансона, толщина материала и прочность на разрыв. При волочении металл одновременно растягивается и сжимается. Для глубокой вытяжки требуется держатель для заготовок или подушка для штампа. Подушка удерживает заготовку на месте, предотвращая сморщивание при попадании металла в полость матрицы. Вы должны добавить от 15 до 30 процентов тоннажа натяжения, чтобы учесть эту силу амортизации. Отсутствие увеличения тоннажа амортизаторов приводит к остановке прессов и поломке деталей.
Операции по сжатию требуют наивысшего тоннажа на квадратный дюйм. Чеканка, чеканка и калибровка заставляют металл течь в узкие полости штампа. Эти операции требуют огромного давления. Часто для них требуется прочность на сжатие, в 3–5 раз превышающая прочность материала. Вся площадь поверхности под пуансоном испытывает чрезмерную нагрузку. Вы рассчитываете общую площадь поверхности и умножаете ее на коэффициент давления, специфичный для этого металла. Всегда используйте калибровочные прессы с осторожностью при чеканке монет, чтобы предотвратить повреждение рамы. Небольшое перерегулирование плунжера во время чеканки приведет к мгновенному разрушению рамы пресса.
Тип операции | Стандартная формула/руководство | Ключевые переменные |
|---|---|---|
Заготовка / Пирсинг | (Периметр × Толщина × Прочность на сдвиг) / 2000 | Общая длина разреза, толщина материала, прочность на сдвиг |
Отверстие из мягкой стали (сокращение) | Диаметр × Толщина × 80 | Диаметр пуансона, толщина материала |
V-изгиб | (Толщина⊃2; × Предел прочности × Длина) / V-образное отверстие | Ширина отверстия матрицы, прочность на разрыв, длина изгиба |
Глубокий рисунок | Сила вытягивания + (от 15% до 30% силы амортизации) | Диаметр заготовки, диаметр пуансона, прочность на разрыв |
Чеканка/тиснение | Площадь поверхности × (от 3 до 5 × прочность на сжатие) | Общая площадь сжатия, предел сжатия материала |
Прогрессивные матрицы выполняют несколько операций последовательно. Общая потребность в кубиках равна сумме всех активных станций. Необходимо рассчитать тоннаж каждой отдельной станции отдельно. Рассчитайте пробивную нагрузку. Рассчитайте формующую нагрузку. Рассчитайте чертежную и отрывную нагрузки. Сложите все эти пиковые нагрузки вместе. Эта сумма представляет собой абсолютное максимальное усилие, которое может потребоваться штампу, если все станции одновременно достигнут пиковой нагрузки. Эта базовая сумма является отправной точкой для прогрессивной оценки кубика. Если у вас есть 5-позиционная матрица с нагрузками 15, 0, 20, 40 и 10 тонн, ваша базовая потребность составляет 85 тонн без учета запасов безопасности.
Неравномерное распределение тоннажа создает серьезные риски при использовании прогрессивных штампов. Сильное вытягивание с одного конца и легкое прокалывание с другого создают опрокидывающий момент. Пресс-цилиндр пытается наклониться. Это нарушает зазоры клиньев и нарушает выравнивание штампа. Вы должны рассчитать центр нагрузки для всей матрицы. Убедитесь, что этот центр нагрузки точно совпадает с осевой линией цилиндра пресса. Если опрокидывающий момент превышает допустимые пределы нагрузки вне центра пресса, необходимо изменить конструкцию матрицы. Вы можете добавить фиктивные станции или перенести тяжелые операции ближе к центру башмака матрицы, чтобы сбалансировать силы.
Инженеры меняют длину пуансонов, чтобы снизить общий пиковый тоннаж. Вы изменяете длину пуансонов на расстояние, равное половине или полной толщине материала. Первая станция заканчивает резку, когда начинается вторая станция. Это предотвращает одновременный выход всех станций на пиковый тоннаж. Расположение в шахматном порядке значительно сокращает требуемый тоннаж пресса. Это также уменьшает обратный тоннажный шок. Рама пресса испытывает серию небольших нагрузок вместо одного мощного удара. Это продлевает срок службы штампа и пресса. Правильное шатание превращает пиковую нагрузку в 100 тонн в три отдельные нагрузки по 35 тонн, распределенные поперек хода.
Ручные расчеты оставляют место для человеческой ошибки. Мы рекомендуем использовать цифровые калькуляторы тоннажа и программное обеспечение для моделирования формовки. Эти инструменты точно определяют нагрузку по станциям. Они виртуально имитируют весь ход. Программное обеспечение для анализа методом конечных элементов (FEA) прогнозирует утончение материала и точные требования к силе. Вы можете выявить проблемы со смещением от центра нагрузки перед резкой любой инструментальной стали. Цифровая проверка предотвращает дорогостоящие ошибки и гарантирует, что выбранная печатная машина сможет выдержать динамические силы прогрессивной матрицы. Проверка программного обеспечения является стандартной практикой для сложных автомобильных и аэрокосмических компонентов.
Теоретические расчеты представляют идеальные условия. В магазинах редко бывают идеальные условия. Вы должны применять строгий коэффициент безопасности. Рассчитайте общий теоретический тоннаж. Добавьте к этой цифре 30-процентный запас прочности. Это объясняет изменения толщины материала, затупление инструмента и динамическое трение. Получив окончательное число, выберите над ним следующий стандартный размер печатной машины. Если ваш расчет плюс 30 процентов равняется 180 тоннам, вы выбираете 200-тонный пресс. Никогда не запускайте пресс ровно на 100 процентов его номинальной мощности. Работа на максимальной мощности не оставляет места для ошибок, когда пуансон затупляется или в машину входит более толстая катушка.
Ограничения по тоннажу применяются по-разному в зависимости от архитектуры печатной машины. Прессы с C-образной рамой страдают от внутреннего углового отклонения. Открытая передняя часть позволяет раме зевать при больших нагрузках. Прямые прессы имеют закрытую коробчатую раму. Они намного лучше противостоят прогибам и безопасно справляются с нагрузками, смещенными от центра. Плоские высекальные прессы распределяют усилие иначе, чем традиционные штамповочные прессы. Вы должны привести архитектуру машины в соответствие с конкретными требованиями штампа. Не устанавливайте тяжелые прогрессивные матрицы в прессы с C-образной рамой. Угловое отклонение нарушит прогрессивное выравнивание штампа и приведет к постоянной поломке пуансона.
Механические прессы не обеспечивают полный тоннаж на протяжении всего хода. Они рассчитаны на полный тоннаж только на определенном расстоянии выше нижней мертвой точки (НМТ). Это расстояние обычно составляет от 1/16 до 1/4 дюйма выше НМТ. Операции рисования задействуют материал в верхней части штриха. На этой высоте доступная производительность пресса резко падает. 200-тонный пресс может обеспечить усилие всего 80 тонн на два дюйма выше НМТ. Вам необходимо свериться с диаграммой грузоподъемности производителя, чтобы проверить доступную силу в точной точке удара. Игнорирование кривой тоннажа является основной причиной остановки пресса во время операций глубокой вытяжки.
Сила и энергия — это два разных механических требования. Тоннаж — это физическая сила, позволяющая пробить металл ударом. Энергия маховика — это постоянная мощность, необходимая для поддержания этой силы на определенном расстоянии. Пресс может иметь физическую силу, чтобы вырезать деталь. Однако ему может не хватать энергии двигателя и маховика, чтобы протолкнуть толстый материал или выполнить глубокую вытяжку. Если операция потребляет слишком много энергии, маховик замедляется. Двигатель проскальзывает, и пресс останавливается на полпути хода. Всегда проверяйте энергетическую мощность маховика вместе с номинальным тоннажем, особенно при непрерывной высокоскоростной штамповке.
Усовершенствованные высокопрочные стали меняют все традиционные правила. Штамповка AHSS приводит к экспоненциальному увеличению требуемой силы. Материал агрессивно сопротивляется деформации. Это также требует огромного количества энергии маховика. Стандартные прессы прогибаются и останавливаются при работе с деталями из сверхпрочной стали. Вы должны использовать специализированные прессовые рамы высокой жесткости. Эти машины оснащены усиленными коронками, более тяжелыми станинами и увеличенными трансмиссиями. Стандартный инструмент также разрушается под нагрузками AHSS. Вам необходимо перейти на инструментальные стали премиум-класса и современные покрытия, нанесенные методом физического осаждения из паровой фазы (PVD), чтобы выдержать экстремальное трение и давление, создаваемые двухфазными и мартенситными сталями.
Обратный тоннаж разрушает технику быстрее, чем прямые перегрузки. Предел обратного тоннажа обычно составляет от 10 до 20 процентов от мощности прямого пресса. Пресс массой 400 тонн может выдержать только 40–80 тонн ударной нагрузки. Вы должны рассчитать ожидаемую обратную нагрузку на этапе проектирования штампа. Стратегии смягчения последствий являются обязательными при интенсивном гашении. Установите амортизаторы или гидравлические демпфирующие системы под станиной пресса. Эти устройства поглощают выброс энергии вниз, защищая пресс-соединения и подшипники от катастрофического отказа. Правильное увлажнение продлевает срок службы привода пресса на десятилетия.
Операторы должны немедленно определить обратный тоннаж в цехе. Прислушайтесь к громким щелкающим звукам во время резки. Следите за чрезмерной вибрацией пресса. Если пол сильно трясется, обратный тоннаж слишком велик. Визуальный осмотр часто обнаруживает ослабленные гайки рулевой тяги или отслаивание краски вокруг головки пресса. Мы решительно выступаем за установку встроенных средств контроля тоннажа. Эти датчики отслеживают удары в режиме реального времени. Они автоматически останавливают пресс, если обратная нагрузка превышает безопасные рабочие пределы. Мониторы тоннажа предоставляют точные данные, необходимые для регулировки смещения пуансона и оптимизации штампа.
Точный расчет тоннажа механического пресса представляет собой динамическую оценку свойств материала, конструкции оснастки и возможностей механического пресса. Использование устаревших ярлыков гарантирует повреждение оборудования. При оценке нового пресса или фрезеровании новой матрицы команды должны уделять первоочередное внимание общей расчетной нагрузке, положению хода при ударе, энергии маховика и возможности смещения от центра нагрузки. Правильные расчеты защищают ваши капиталовложения и гарантируют стабильное качество деталей.
Для обеспечения безопасности операций штамповки выполните следующие действия:
Прежде чем завершить проектирование оснастки, проверьте все ручные расчеты с помощью расширенного программного обеспечения для моделирования методом конечных элементов (FEA).
Проведите аудит существующих станций прогрессивной штамповки, чтобы выявить возможности изменения длины пуансонов и снижения пиковых нагрузок.
Проконсультируйтесь с производителями прессов, чтобы получить конкретные графики грузоподъемности для каждой машины в вашем цехе.
Установите встроенные средства контроля тоннажа, чтобы в режиме реального времени отслеживать ударные нагрузки и предотвращать повреждения, вызванные обратным тоннажем.
A: Стандартная формула: периметр, умноженный на толщину материала, умноженный на прочность материала на сдвиг. Для быстрой оценки круглых отверстий в мягкой стали в цеху умножьте диаметр пуансона на толщину материала, а затем умножьте на константу 80, чтобы получить необходимые тонны.
Ответ: Отраслевые стандарты требуют добавления минимум 30-процентного запаса прочности к общему расчетному тоннажу. Этот буфер учитывает изменения толщины материала, износ инструмента, динамическое трение и неожиданные изменения прочности материала на разрыв во время производственного цикла.
А: Да. Добавление углового сдвига к поверхности пуансона или штампа снижает требуемый пиковый тоннаж. Он продлевает режущее действие на большую продолжительность хода, разрезая металл постепенно. Однако это не уменьшает общую энергию маховика, необходимую для завершения резки.
Ответ: Обратный тоннаж, или сквозной удар, представляет собой внезапное высвобождение энергии при разрушении материала во время вырубки. Он с силой тянет пресс-цилиндр вниз. Вы можете заметить это по громким щелкающим звукам, сильной вибрации машины и ослаблению стяжных шпилек или соединений пресса.
О: Рассчитайте пиковый тоннаж для каждой отдельной станции отдельно. Суммируйте эти отдельные нагрузки, чтобы найти абсолютную максимальную необходимую силу. Наконец, уменьшите это общее значение, если вы используете разную длину ударов, чтобы предотвратить одновременное воздействие на все станции.
