Металлические штамповочные полы сталкиваются с более жесткими допусками, быстрой интеграцией современных высокопрочных сталей и тяжелым давлением для сокращения энергопотребления. Вы больше не можете полагаться на устаревшие печатные технологии, чтобы преодолеть эти производственные препятствия. Руководители предприятий сталкиваются с прямым конфликтом между управлением первоначальными капитальными затратами и максимизацией долгосрочной операционной эффективности. Вам нужно решить, оправдывает ли программируемая гибкость сервопресса преимущество перед проверенным и надежным механическим прессом. Выбор между механическим прессом и сервопрессом не означает поиск универсально лучшей машины. Это требует согласования кинематики пресса, подачи усилия, энергетических профилей и требований к инструментам с конкретными целями вашей производственной линии. Мы подробно разберем, как эти две системы работают на полу, чтобы вы могли выбрать подходящее оборудование для вашей следующей программы оснастки и оптимизировать производственный процесс для конкретных штампуемых деталей.
Оглавление
Кинематическое управление и усилие: сервопрессы обеспечивают неограниченный контроль над скоростью хода, положением и временем выдержки с высоким крутящим моментом на любой скорости, тогда как механические прессы работают по фиксированному, неизменяемому профилю хода и кривой силы, приводимой в движение маховиком.
Динамика затрат: Механические прессы требуют значительно меньших первоначальных инвестиций; однако сервопрессы могут компенсировать эти затраты за счет снижения энергопотребления на 32–42 %, сокращения количества отходов и увеличения производительности при изготовлении сложных деталей.
Долговечность инструмента: программируемая скорость скольжения сервопресса значительно снижает обратный тоннаж и ударную нагрузку матрицы, продлевая срок службы инструмента по сравнению со стандартными механическими прессами.
Применение: при выполнении больших объемов простых операций вырубки часто предпочитают механические прессы, в то время как глубокая вытяжка, нарезание резьбы в штампе и сложная формовка высокопрочных сплавов требуют сервотехнологии.
Традиционный механический пресс опирается на систему хранения кинетической энергии, которая остается практически неизменной на протяжении десятилетий. Трансмиссия состоит из главного электродвигателя переменного тока, который непрерывно вращает массивный чугунный маховик. Масса и скорость вращения этого маховика определяют общую доступную энергию для операции штамповки. Когда оператор начинает ход, включается пневматическая или гидравлическая муфта. Фрикционные диски прижимаются вниз, соединяя вращающийся маховик с эксцентриковой шестерней или коленчатым валом. Эта механическая связь передает накопленную энергию вращения в линейное движение, направляя плунжер вниз для штамповки детали. После завершения хода срабатывает тормоз, останавливающий плунжер в верхней мертвой точке.
Эта физическая архитектура диктует фиксированную длину хода и жесткую синусоидальную кривую движения. Шток ускоряется при движении вниз, достигает максимальной скорости в середине хода и замедляется при приближении к нижней мертвой точке (НМТ). Вы не можете изменить этот профиль скорости во время цикла. Пресс работает с постоянной скоростью ударов в минуту, и скорость салазок полностью зависит от этой скорости. Механическая связь означает, что положение плунжера физически привязано к углу поворота кривошипа.
Кроме того, механические прессы имеют фиксированное ограничение силы, основанное на их механическом преимуществе. Полный номинальный тоннаж обычно доступен только очень близко к НМТ, часто в пределах последней четверти дюйма хода. При угле 90 градусов плунжер движется с максимальной скоростью, но обеспечивает минимальную силу нажатия. Если операция требует большого усилия на более высоких участках хода, например, при глубокой вытяжке или выдавливании, стандартный механический пресс остановится, проскальзывает сцепление или серьезно повредится трансмиссия, поскольку в этом положении ему не хватает механического рычага.
Сервопрессы полностью исключают маховик, сцепление и тормоз. Вместо этого в них используется высокомоментная серводвигательная система с прямым или зубчатым приводом, соединенная непосредственно с эксцентриковым валом или приводным механизмом. Эти двигатели с жидкостным охлаждением не используют запасенную кинетическую энергию. Двигатель генерирует крутящий момент электромагнитным способом по требованию. Серводвигатель контролирует все движение штока, определяя точное положение, скорость и ускорение на каждом миллиметре хода.
Это прямое управление представляет собой полностью программируемый плунжер. Операторы могут запрограммировать пресс на паузу в НМТ, обратное направление в середине хода или несколько раз изменить скорость в течение одного цикла. Подъемник может быстро приближаться к материалу, замедляться до медленного движения прямо перед ударом, выполнять операцию формования с точной скоростью, а затем втягиваться с максимальной скоростью, чтобы минимизировать время цикла. Положение поршня отслеживается абсолютными энкодерами, обеспечивая точность позиционирования до микронного уровня.
Профиль крутящего момента серводвигателя обеспечивает огромное преимущество в передаче усилия. В отличие от пресса с приводом от маховика, который теряет энергию при замедлении, серводвигатель может обеспечить высокий крутящий момент и полную силу прессования даже на чрезвычайно низких скоростях или во время полной остановки. Если вам нужно усилие в 400 тонн на четыре дюйма выше НМТ, серводвигатель потребляет необходимый ток для мгновенной передачи этого крутящего момента. Эта возможность позволяет прессу выполнять тяжелые операции формовки на более высоких уровнях хода без остановок, обеспечивая беспрецедентную универсальность для сложной оснастки.
Сложные операции формовки, особенно с использованием современных высокопрочных сталей или алюминиевых сплавов, требуют строгого контроля над потоком материала. Формовка таких материалов, как DP980 или мартенситная сталь, представляет собой уникальную задачу. Эти материалы мгновенно затвердевают, если ударять слишком быстро. Механический пресс ударяет по заготовке с максимальной скоростью, вызывая микротрещины в зеренной структуре и приводя к преждевременному выходу детали из строя. Сервопрессы справляются с этим, замедляя скорость плунжера до доли нормальной скорости точно в точке удара. Затем пресс вытягивает материал с контролируемой постоянной скоростью, позволяя металлу плавно течь в полость матрицы без разрывов.
Упругость — еще одна серьезная проблема качества при формовании высокопрочных материалов. Программируемый характер сервопривода позволяет плунжеру оставаться в НМТ на долю секунды, удерживая материал под давлением. Это время выдержки позволяет внутренним напряжениям металла расслабиться, устанавливая структурную память детали. Это значительно уменьшает упругую отдачу и обеспечивает соответствие конечной детали жестким допускам по размерам без необходимости использования нескольких станций повторного удара.
Сравните это с механическим прессом. Невозможность изменить скорость во время рабочей части хода означает, что плунжер ударяется о материал на высокой скорости и сразу же начинает втягиваться после удара о НМТ. При глубокой вытяжке это быстрое, неизменяемое движение часто приводит к нестабильному качеству детали, утончению стенок или полному разрушению материала. Вы сильно ограничены более простой геометрией, когда полагаетесь на фиксированную синусоидальную кривую.
В то время как механические прессы известны своей высокой скоростью, сервопрессы оптимизируют время цикла за счет интеллектуальных траекторий движения. Одним из наиболее эффективных методов является маятниковое движение, часто называемое коротким поглаживанием. Поскольку серводвигатель может изменить направление движения в любой момент, штоку не нужно совершать полный поворот на 360 градусов. Если вы штампуете неглубокий кронштейн, для которого системе передачи требуется всего два дюйма зазора для перемещения детали, механическому прессу с ходом 12 дюймов все равно придется проходить полные 12 дюймов за каждый цикл.
Сервопресс можно запрограммировать на перемещение всего на 2,5 дюйма вверх, назад и обратно. Вы сокращаете 9,5 дюймов ненужного хода за ход. Такое устранение ненужных движений значительно сокращает время, затрачиваемое на резку воздуха. Двигаясь только на точное расстояние, необходимое для очистки детали и подачи следующей заготовки, сервопресс может выполнять операции со скоростью от 30 до 60 ходов в минуту, не перемещая инструмент быстрее на этапе фактической формовки.
Тем не менее, механические прессы по-прежнему имеют явное преимущество в конкретных сценариях больших объемов печати. Для непрерывной, высокоскоростной и полноходовой вырубки простых плоских деталей инерция массивного вращающегося маховика обеспечивает непревзойденную скорость и надежность. Когда операция не требует сложных изменений скорости или короткого хода, механический пресс часто превосходит сервопресс по производительности в чистых частях в час.
Энергоэффективность является важнейшим показателем для современных штамповочных производств. Сервопрессы обычно потребляют на 32–42 % меньше электроэнергии, чем их механические аналоги. Механический пресс требует, чтобы главный двигатель переменного тока работал непрерывно, чтобы поддерживать вращение тяжелого маховика. Даже во время 20-минутной замены матрицы, если двигатель остается включенным, он сжигает киловатты. Он потребляет значительную мощность, даже когда пресс простаивает между ударами.
Сервопрессы остаются полностью мертвыми до тех пор, пока не начнется цикл. Они потребляют мощность только тогда, когда таран активно движется. Когда пресс останавливается, энергопотребление падает почти до нуля. Кроме того, сервосистемы используют рекуперативное торможение. Во время фазы замедления хода серводвигатели действуют как электрические генераторы. Кинетическая энергия движущегося вниз поршня преобразуется обратно в электрическую энергию и подается в мощные конденсаторные батареи.
Эти батареи конденсаторов сохраняют регенерированную энергию и высвобождают ее во время фазы ускорения следующего хода. Когда плунжер падает, он получает энергию от конденсаторов, а не напрямую из сети. Эта система управления энергопотреблением с замкнутым контуром выравнивает пиковое потребление электроэнергии из сети объекта. Такое сокращение пиковой нагрузки означает, что в электросети предприятия не случаются резкие скачки напряжения, что приводит к значительному снижению затрат на коммунальные услуги и уменьшению выбросов углекислого газа при штамповке.
Обратный тоннаж, или сквозной удар, является одной из самых разрушительных сил в штамповочном прессе. При штамповке толстого высокопрочного материала пресс создает огромное давление. Когда материал наконец разрезается, давление мгновенно сбрасывается. Рама пресса действует как гигантская пружина, возвращающаяся назад. Эта сильная ударная волна разрушает башмаки матрицы, скалывает твердосплавные пуансоны, растягивает рулевые тяги и вызывает структурную усталость компонентов пресса.
Сервопрессы уменьшают обратный тоннаж, программируя мягкое прикосновение и контролируемый прорыв. Поршень замедляется непосредственно перед разрушением материала, поглощая высвобождаемую энергию и рассеивая ударную волну, прежде чем она сможет повредить инструмент или корпус пресса. Такое контролируемое движение значительно продлевает срок службы штампа, увеличивает количество проходов между заточками инструмента и сокращает частоту дорогостоящих интервалов технического обслуживания.
Требования к техническому обслуживанию также фундаментально различаются между двумя технологиями. В механических прессах используются изнашиваемые детали, которые требуют регулярного осмотра и замены. Вам придется обслуживать фрикционные и тормозные накладки, массивные пневматические системы и сложные системы рециркуляции смазки подшипников маховика. Техническое обслуживание сервопрессов переходит от механических изнашиваемых деталей к электронной диагностике. Вы сосредоточены на исправности сервоприводов, контуров охлаждения двигателей и батарей конденсаторов.
Компонент обслуживания |
Требования к механическому прессу |
Требования к сервопрессу |
|---|---|---|
Повышение вовлеченности |
Регулярно заменяйте изношенные фрикционные накладки сцепления и тормоза. |
Нет сцепления и тормозных накладок; следить за состоянием электронного диска. |
Хранение энергии |
Смажьте и осмотрите тяжелые подшипники и ремни маховика. |
Осмотрите батареи конденсаторов и проверьте циклы заряда/разряда. |
Системы охлаждения |
Стандартное воздушное охлаждение главного двигателя переменного тока. |
Техническое обслуживание контуров жидкостного охлаждения и теплообменников серводвигателей. |
Пневматика |
Для работы сцепления необходимы обширные воздухопроводы и клапаны. |
Требуется минимальная пневматика; в первую очередь для систем противовеса. |
Диагностика |
Физический осмотр монтажниками (визуальный износ, механические допуски). |
Программная диагностика с использованием осциллографов и кодов неисправностей. |
Первоначальная стоимость покупки является самым непосредственным препятствием при оценке печатной технологии. Сервопрессы стоят значительно дороже, чем механические прессы аналогичного тоннажа. Эти более высокие первоначальные инвестиции обусловлены массивными серводвигателями с жидкостным охлаждением и высоким крутящим моментом, сложной архитектурой управления движением с ЧПУ, абсолютными энкодерами и банками хранения энергии высокой емкости, необходимыми для работы машины. Эти прецизионные электронные компоненты по своей природе дороже в производстве, чем традиционные чугунные маховики и пневматические сцепления.
Реалии установки также влияют на первоначальные капитальные затраты. Механические прессы создают сильную вибрацию из-за сильного удара и сильной вибрации, создаваемой маховиком и сцеплением. На предприятиях часто приходится заливать более глубокие железобетонные ямы и устанавливать дорогие виброизоляционные прокладки, чтобы предотвратить воздействие ударных волн на близлежащие станки с ЧПУ или станки КИМ. Сервопрессы работают плавно и контролируемо. Хотя они по-прежнему требуют прочного фундамента, динамическая нагрузка значительно ниже, что иногда может снизить затраты на строительство во время установки.
Оправдание более высокой первоначальной стоимости сервопресса требует тщательного анализа долгосрочных эксплуатационных расходов. При расчете рентабельности инвестиций необходимо учитывать несколько явных эксплуатационных преимуществ. Во-первых, снижение энергопотребления обеспечивает измеримую ежемесячную экономию коммунальных услуг. Во-вторых, возможность программировать время ожидания позволяет выполнять вторичные операции внутри кристалла. Если вы можете запрограммировать задержку в BDC, вы можете интегрировать нарезание резьбы в штампе, сварку или автоматическую установку оборудования прямо в печатную машину. Вы устраняете необходимость во вторичной рабочей станции, дополнительном операторе и соответствующем инвентаре незавершенного производства.
Кроме того, снижение процента брака при формовке сложных деталей ускоряет срок окупаемости. Снижение уровня брака с 5% до 0,5% для дорогих аэрокосмических сплавов дает огромную экономию. За счет ускорения обработки деталей за счет маятникового движения предприятие увеличивает общую производительность, получая больший доход за смену при той же занимаемой площади.
Однако руководителям предприятий следует с осторожностью подходить к расчетам рентабельности инвестиций. Не полагайтесь на гарантированные сроки окупаемости, предоставленные поставщиками. Фактическая прибыль строго зависит от сложности детали, типа материала и загруженности смены. Если приобрести сервопресс для обработки простых плоских заготовок за одну смену, финансовая отдача может никогда не материализоваться. Технология окупается только тогда, когда ее расширенные возможности активно используются для решения сложных задач штамповки.
Механические прессы не зря остаются основой многих штамповочных производств. Они являются оптимальным выбором для конкретных применений, где программируемое движение не дает никакой дополнительной пользы. Укажите механический пресс для:
Высокоскоростные, непрерывные операции плоской вырубки, где единственное значение имеет число ходов в минуту.
Простая прогрессивная штамповка, при которой текучесть материала, разрыв и упругость не являются критическими проблемами.
Операции, в которых выполняются большие объемы идентичных деталей низкой сложности, не требующие частой замены штампов.
Предприятия со строгими предварительными бюджетными ограничениями, где фиксированная сила и скорость достаточны для текущего и будущего ассортимента продукции.
Среды, в которых собственные бригады технического обслуживания имеют большой опыт работы с традиционными системами сцепления и тормоза и не имеют подготовки в области мехатроники.
Сервотехнология становится необходимой, когда ограничения фиксированного хода мешают качеству или эффективности производства. Укажите сервопресс для:
Применения глубокой вытяжки, требующие точного контроля потока материала для предотвращения разрывов и утончения стенок.
Формовка современных высокопрочных сталей, титана или аэрокосмических сплавов, склонных к сильному пружинению и наклепу.
Сложные прогрессивные штампы, включающие в себя нарезание резьбы в штампе, вставку оборудования или сварку, требующие точного времени выдержки в нижней части хода.
Мастерские, в которых используется большое количество различных деталей и которым требуется максимальная универсальность и быстрая переналадка с одного станка.
Операции, стремящиеся максимизировать производительность при обработке неглубоких деталей за счет использования маятникового движения для устранения ненужных перемещений плунжера.
Для предприятий, которым необходимы лучшие возможности волочения, чем стандартный механический пресс, но которые не могут оправдать стоимость полной сервосистемы, прессы с звеньевым движением предлагают промежуточный вариант. В этих машинах вместо стандартного эксцентрикового кривошипа используется модифицированное механическое коленно-рычажное соединение. Рычаг механически изменяет скорость ползуна, значительно замедляя толкатель во время рабочей части хода и ускоряя его во время фазы возврата.
Эта механическая модификация обеспечивает более мягкое воздействие и лучшую подачу материала при операциях волочения без использования электронных серводвигателей. Это аппаратное решение проблемы движения. Хотя прессам с звеньевым движением не хватает неограниченной возможности программирования, возможности выдержки и маятникового движения сервопресса, они обеспечивают экономически эффективную модернизацию для конкретных применений формовки. Однако вы не можете изменить профиль. Если вы переключитесь с детали глубокой вытяжки на деталь мелкой вырубки, вы застрянете на этой медленной скорости вытяжки.
Чтобы полностью понять ситуацию с прессой, вы должны сопоставить механические и сервопрессы с гидравлическими прессами. Гидравлические прессы используют давление жидкости, приводящее в движение цилиндр для перемещения плунжера. Они идеально подходят для тяжелых задач, требующих огромной постоянной силы на протяжении очень длинного хода, например, для глубокой вытяжки массивных панелей автомобильного кузова или уплотнения порошков. Они могут доставить полный тоннаж в любой момент хода.
Однако гидравлические прессы, как правило, работают медленно. Гидравлический пресс может работать со скоростью 10 ударов в минуту, потреблять большое количество энергии и нести риск утечек масла и опасности для окружающей среды. Сервопрессы заполняют этот пробел, предлагая превосходное сочетание гидравлического контроля силы с механической скоростью, точностью и чистотой. Сервопресс обеспечивает профиль силы гидравлического пресса, но может работать со скоростью 40 ударов в минуту. В то время как гидравлика по-прежнему выигрывает в плане обеспечения длительной сверхтяжелой нагрузки, сервопрессы быстро заменяют ее в приложениях точной формовки.
Переход от традиционных механических установок к среде с сервоприводом требует значительного обучения. Операторы, привыкшие просто регулировать высоту закрытия и устанавливать постоянную скорость, теперь должны научиться создавать сложные профили движения с помощью современных человеко-машинных интерфейсов. Они должны понимать взаимосвязь между изменениями скорости, выделением тепла в штампе, потоком материала и обратным тоннажем.
Этот переход требует повышения квалификации операторов, наладчиков и инженеров по оснастке. Если оператор запрограммирует быстрый подход и забудет замедлиться перед контактом, он разобьет матрицу. Предприятия должны инвестировать во всестороннее обучение, чтобы максимизировать потенциал технологии. Если сотрудники будут относиться к сервопрессу точно так же, как к механическому прессу, работая на постоянной скорости и на полном ходу, предприятие не получит нулевой эксплуатационной выгоды от огромных капиталовложений.
Хотя сервопрессы в целом очень энергоэффективны, их профиль энергопотребления сильно отличается от механических прессов. Серводвигателю требуются сильные всплески электрического тока во время фазы ускорения хода. Если печатная машина не оснащена адекватными системами управления энергопотреблением или активными внешними устройствами, такое пиковое энергопотребление может серьезно перегрузить электрическую инфраструктуру предприятия.
Перед установкой инженеры станции должны провести тщательный анализ качества электроэнергии. Вы должны убедиться, что местная сеть и трансформаторы объекта смогут справиться с быстрыми колебаниями спроса на электроэнергию. Падение напряжения или загрязнение электропитания могут привести к сбоям в работе привода. Возможно, вам придется модернизировать трансформаторы или установить сетевые реакторы, чтобы защитить сервоприводы и предотвратить сбои в работе другого чувствительного оборудования с ЧПУ в заводских цехах.
Сдвиг в технологии меняет парадигму технического обслуживания. Устранение неполадок в механических прессах часто эффективно выполняется штатными монтажниками, которые разбираются в механизмах, пневматических муфтах и смазочных линиях. Когда механический пресс выходит из строя, проблема обычно является видимой и физической. Вам понадобится техник со смазочным пистолетом и гаечным ключом.
Сервопрессы требуют другого диагностического подхода. Для устранения неисправностей привода, ошибок сигнала энкодера или расхода контура охлаждения требуются специалисты по мехатронике или инженеры-электрики. Вам нужен техник с ноутбуком и осциллографом. Предприятиям, внедряющим сервотехнологии, часто приходится в большей степени полагаться на специализированную поддержку поставщиков, удаленную диагностику и обновления программного обеспечения, переводя обслуживание с механического ремонта на электронный анализ.
Чтобы продолжить модернизацию оборудования и убедиться, что вы выбрали правильную технологию прессования для вашего штамповочного цеха, выполните следующие практические шаги:
Проведите аудит текущих производственных циклов, чтобы выявить конкретные детали с высоким процентом брака из-за пружинения, разрыва или нестабильного потока материала.
Составьте график требуемых кривых грузоподъемности для ваших самых сложных штампов, чтобы определить, превышают ли они мощность ваших существующих механических прессов на более высоких уровнях хода.
Оцените электрическую инфраструктуру вашего предприятия, в частности мощность трансформатора и качество электроэнергии, чтобы обеспечить совместимость с пиковой мощностью систем сервопривода.
Проконсультируйтесь со своим отделом оснастки, чтобы определить, какие прогрессивные штампы могут включать в себя нарезание резьбы в штампе или автоматическую сборку, если они оснащены программируемым временем выдержки.

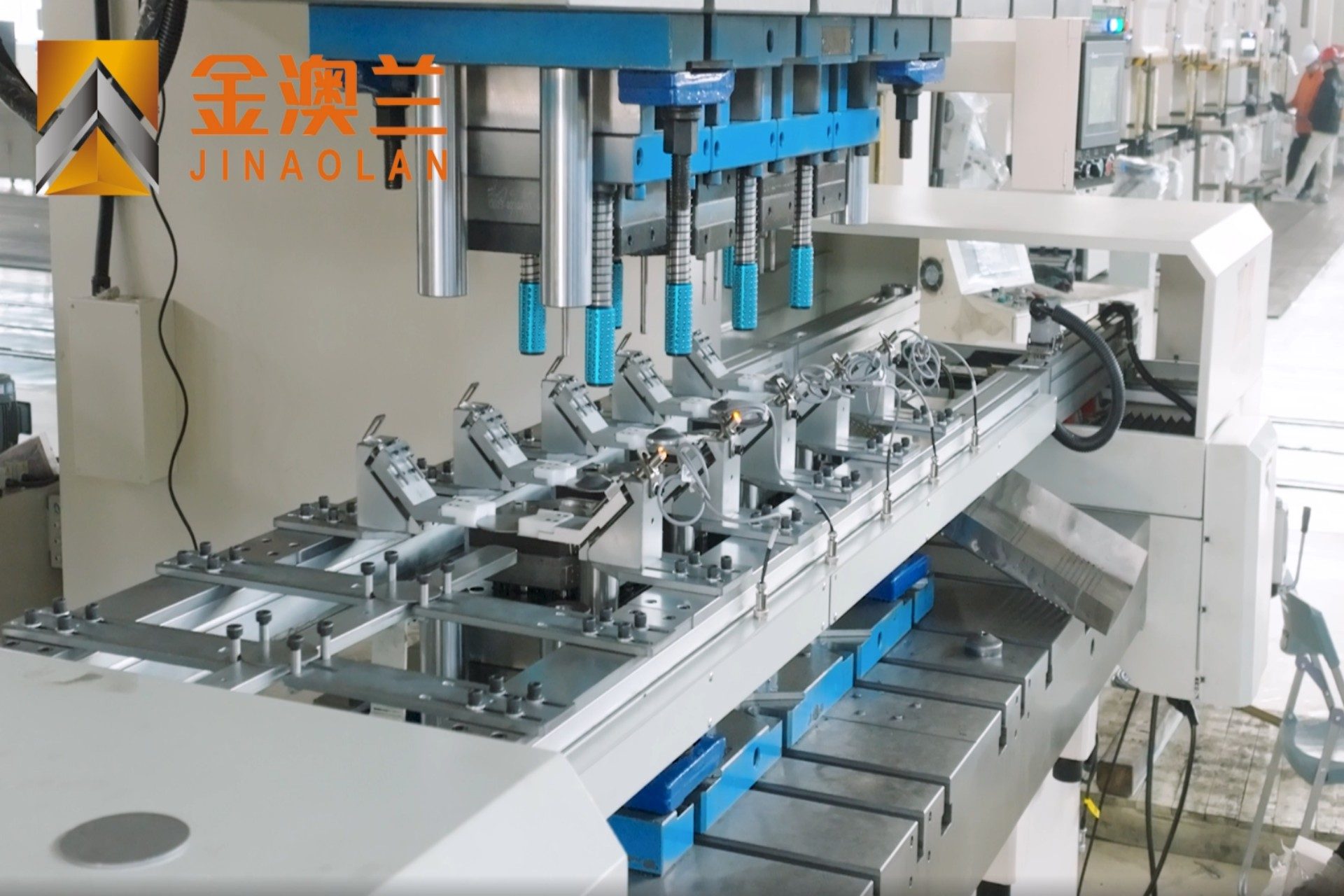

Основанная в 1983 году компания Zhejiang Jinaolan Machine Tool производит механические прессы и интегрированное штамповочное оборудование производительностью от 25 до 2400 тонн. Ее опыт в производстве прессов, автоматизированных системах подачи, штамповочных штампах, передаточном оборудовании и интеграции производственных линий может помочь производителям оценить конфигурации оборудования для различных материалов, программ оснастки и целевых показателей производительности.
О: Основное отличие заключается в механизме привода. Механический пресс опирается на непрерывно вращающийся маховик и муфту, приводящую в движение плунжер, создавая фиксированный, неизменяемый профиль хода и скорости. В сервопрессе используется серводвигатель с прямым приводом, который исключает маховик и обеспечивает полностью программируемый ход, переменную скорость и точное время выдержки в любой точке цикла.
О: Да, сервопрессы обычно потребляют на 32–42 % меньше энергии. Механические прессы постоянно потребляют энергию, поддерживая вращение тяжелого маховика даже на холостом ходу. Сервопрессы потребляют мощность только тогда, когда шток активно движется. Они также используют рекуперативное торможение, при котором серводвигатели действуют как генераторы во время замедления, возвращая энергию в батареи конденсаторов системы.
О: Да, во многих случаях прецизионной формовки. Сервопрессы обеспечивают одинаковую способность обеспечивать полный тоннаж в любой точке хода, что является основным преимуществом гидравлического пресса. Однако сервопрессы работают на гораздо более высоких скоростях, обеспечивают превосходную точность позиционирования и исключают опасность для окружающей среды и проблемы с обслуживанием, связанные с утечками гидравлического масла.
О: Первоначальные инвестиции выше из-за передовых технологий, необходимых для создания машины. Сервопрессы используют массивные серводвигатели с жидкостным охлаждением и высоким крутящим моментом, сложную архитектуру управления движением с ЧПУ, абсолютные энкодеры и мощные конденсаторные батареи для управления энергопотреблением. Эти прецизионные электронные компоненты по своей природе дороже в производстве, чем традиционные чугунные маховики и пневматические сцепления.
Ответ: Сервопресс продлевает срок службы инструмента, контролируя точную скорость плунжера в точке удара. Программируя пресс на замедление непосредственно перед контактом с материалом, можно значительно снизить ударную нагрузку. Он также контролирует скорость прорыва во время операций штамповки, сводя к минимуму разрушительный обратный тоннаж, который обычно вызывает преждевременный износ пуансонов и башмаков матрицы.
Ответ: Обратный тоннаж — это сильная отрицательная сила, возникающая, когда материал внезапно разрушается во время операции штамповки или вырубки. Это внезапное снижение давления вызывает разрушительную волну в прессе. Сервопрессы решают эту проблему, замедляя плунжер точно в точке разрушения материала, поглощая высвобождение энергии и рассеивая ударную волну, прежде чем она может повредить инструмент или корпус пресса.
