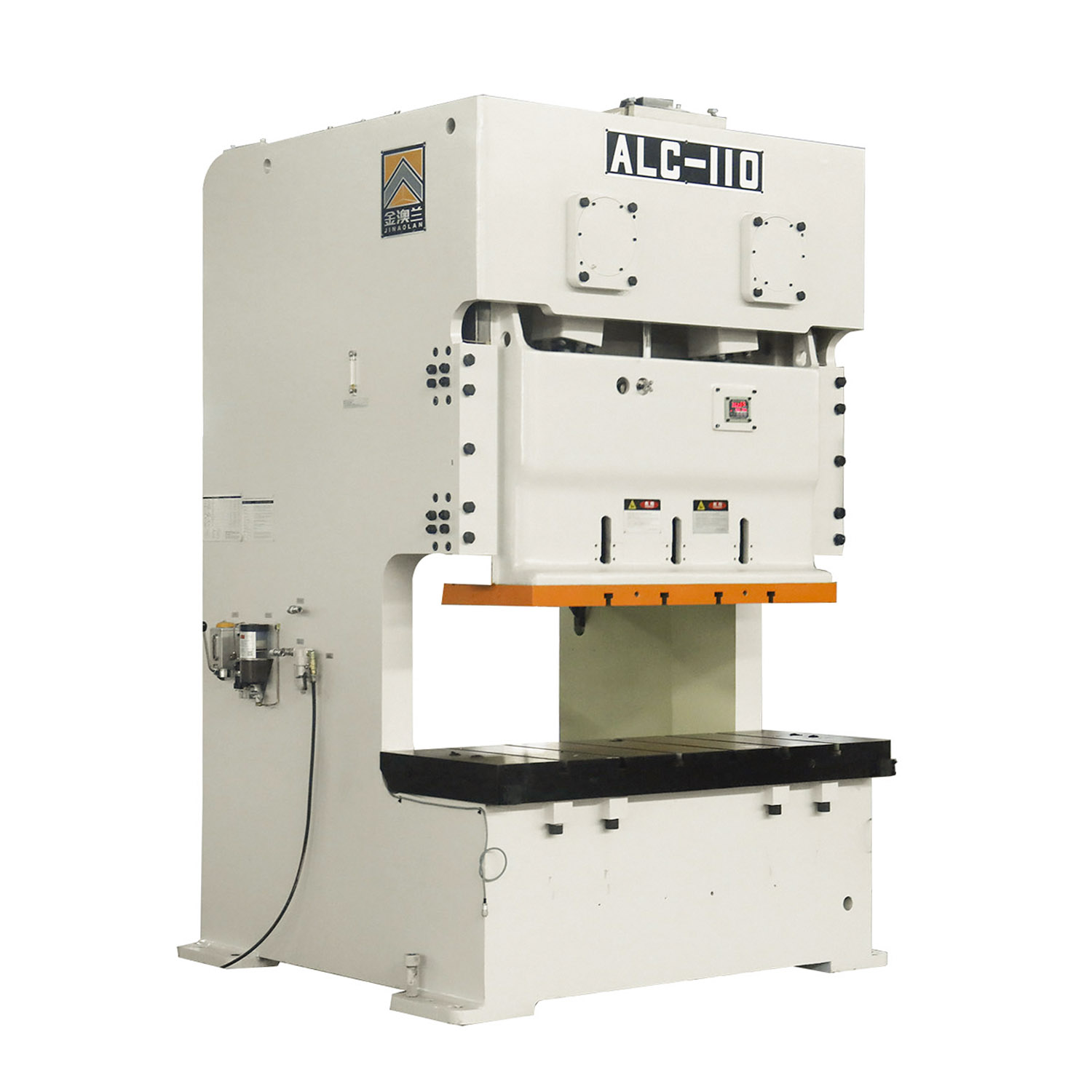

Понимание систем сцепления и тормозов в механических прессах

Надежность механического силового пресса зависит от одного фундаментального механизма. Механизм остановки определяет безопасность оператора и определяет максимальную производительность производства. Неисправные или устаревшие системы остановки создают серьезные эксплуатационные риски для любого штамповочного цеха. Непостоянное время остановки ставит под угрозу барьеры безопасности, делая световые завесы неэффективными. Уровень брака увеличивается, когда плунжер не может войти в зацепление точно под запрограммированным углом поворота коленвала. Нарушения требований OSHA и ANSI становятся надвигающейся угрозой, когда время остановки выходит за допустимые пределы. Незапланированные простои из-за разбитого диска сцепления или сгоревшей тормозной накладки приводят к остановке целых штамповочных линий, нарушая последующие сборочные процессы.

Руководителям предприятий и инженерам по техническому обслуживанию требуется структурированный, инженерно-ориентированный подход для оценки этих механизмов. В этом техническом руководстве рассказывается, как оценивать, сравнивать и выбирать правильные обновления. Мы изучаем тоннаж, инерцию маховика, тепловую мощность и производственные требования, чтобы обеспечить оптимальную производительность. Инженерные группы могут указать системы, которые устраняют неустойчивое поведение поршня и восстанавливают абсолютный контроль над ходом пресса.

• Безопасность и соответствие прежде всего: Модернизация нажимной муфты и тормоза напрямую влияет на соответствие требованиям OSHA и расчету безопасного расстояния ANSI B11.1, обеспечивая повторяемость и надежность времени остановки.

• Компромиссы «мокрых» и «сухих» систем: «Сухие» системы предлагают более низкие первоначальные затраты и более простое обслуживание, в то время как «мокрые» системы обеспечивают превосходное рассеивание тепла, снижение шума и долговечность для применений с большим циклом работы.

• Интеграция управления имеет решающее значение: модернизация механических компонентов должна сочетаться с современными резервными системами управления прессом, включая двойные предохранительные клапаны с перекрестным контролем, чтобы реализовать все преимущества безопасности и производительности.

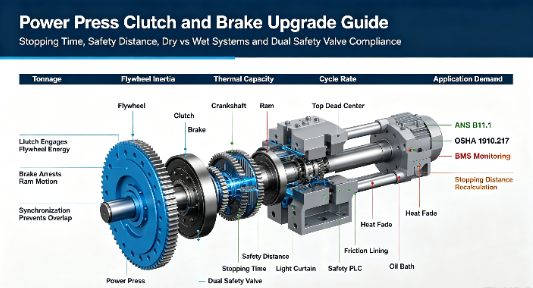

Как работает пресс-муфта и тормоз

Ключевые требования к производительности

Силовая пресс-муфта и тормозная система контролируют передачу и остановку энергии маховика.

Сцепление передает энергию от маховика на коленчатый вал , приводящий в движение плунжер. Тормоз точно останавливает подъемник, когда это необходимо Обе системы должны работать вместе, чтобы обеспечить плавную работу и безопасную остановку. .

Оценка производительности

К важным факторам производительности относятся:

• Скорость взаимодействия: определяет, насколько быстро пресса реагирует после активации.

• Максимальный крутящий момент: гарантирует, что сцепление передает достаточную мощность без проскальзывания.

• Время остановки: обеспечивает постоянную эффективность остановки и соответствует требованиям безопасности.

Надежная система должна обеспечивать стабильное время остановки в различных условиях эксплуатации.

Распространенные признаки неисправности

Раннее обнаружение помогает предотвратить простои и повреждение оборудования. Общие предупреждающие знаки включают в себя:

• Медленное зацепление: может указывать на утечку воздуха, износ уплотнений или проблемы с регулирующим клапаном.

• Ненормальный шум: часто вызван изношенными фрикционными пластинами или механическими деталями.

• Увеличенный тормозной путь: указывает на износ тормозов или снижение эффективности торможения.

• Частые ошибки управления: могут быть результатом проблем с давлением или неисправностей системы управления.

• Фрикционная пыль или металлические частицы: указывают на чрезмерный износ внутри сцепления или тормозной системы.

Регулярные проверки помогают поддерживать точность, безопасность и эффективность пресса.

Типы силовых пресс-муфт и тормозных систем

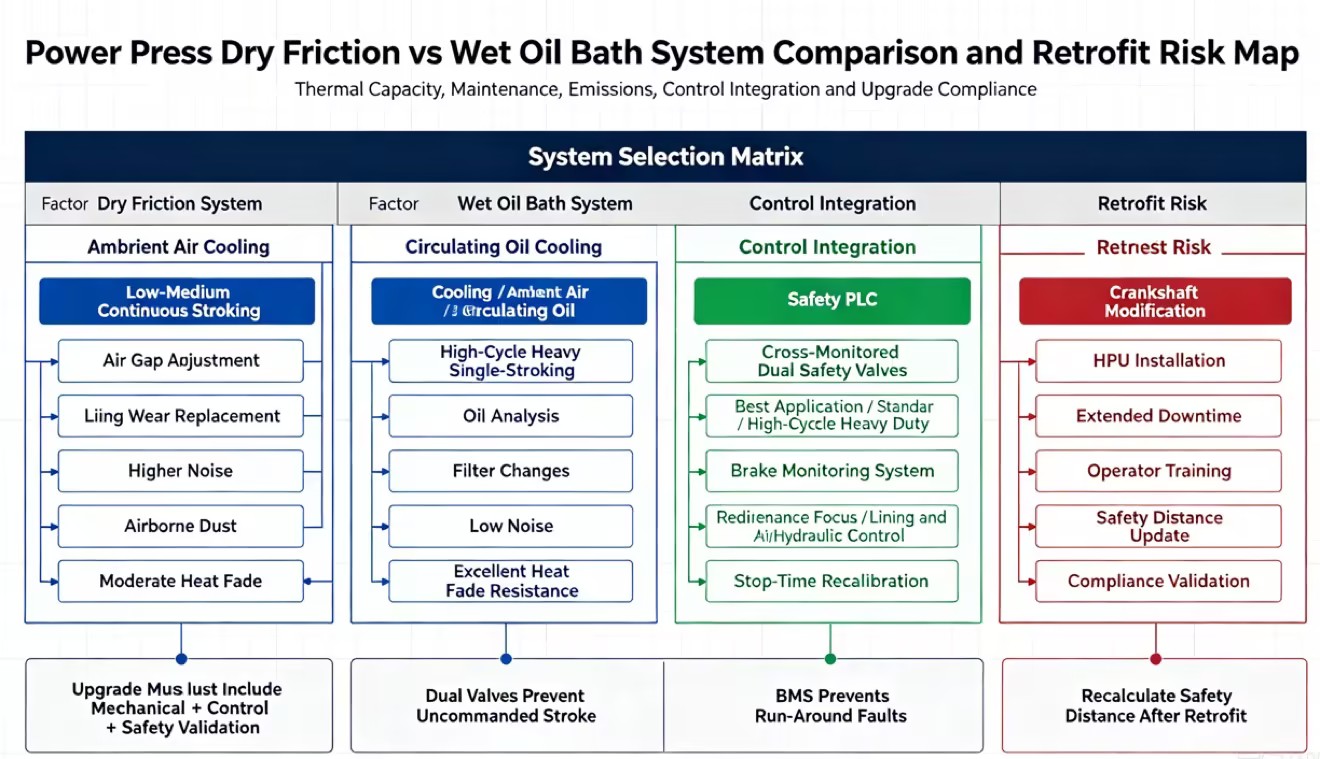

Различные конструкции сцепления и тормоза соответствуют различным производственным требованиям. Основные варианты включают сухие системы, мокрые системы, а также отдельные или комбинированные конфигурации.

Сухое сцепление и тормозные системы

Сухие системы используют сжатый воздух для взаимодействия с фрикционными пластинами. Поверхности трения подвергаются воздействию воздуха, что упрощает осмотр и техническое обслуживание.

Преимущества:

• Простая структура

• Простота обслуживания

• Подходит для низких и средних производственных требований.

Ограничения:

• Во время работы на высокой скорости может накапливаться тепло.

• Образуется больше фрикционной пыли.

• Тормозная способность может снизиться в тяжелых условиях езды на велосипеде.

Сухие системы обычно используются для стандартных производственных линий и проектов модернизации прессов.

Мокрые сцепления и тормозные системы

В мокрых системах фрикционные пластины размещаются внутри маслонаполненного корпуса. Масло помогает отводить тепло и повышает производительность при непрерывной работе на высоких скоростях.

Преимущества:

• Лучший контроль тепла

• Более длительный срок службы

• Подходит для высокоцикловой и тяжелой штамповки.

Ограничения:

• Более сложная установка

• Требуется обслуживание масла и системы охлаждения.

Мокрые системы предпочтительны для требовательных применений, где требуется стабильная производительность в течение длительного периода производства.

Комбинация против отдельных единиц

Комбинированные единицы

Компоненты сцепления и тормоза объединены в один узел. Такая конструкция упрощает установку и повышает безопасность, предотвращая перекрытие сцепления и тормоза.

Отдельные подразделения

Компоненты сцепления и тормоза установлены отдельно. Эта конфигурация обеспечивает большую гибкость для специальных конструкций прессов и приложений с высоким крутящим моментом.

Выбор правильной системы сцепления и тормоза зависит от скорости пресса, производственных требований, потребностей в техническом обслуживании и условий эксплуатации.

Как правильно выбрать сцепление и тормозную систему

Как правильно выбрать сцепление и тормозную систему

Выбор пресс-муфты и тормозной системы требует оценки безопасности, скорости производства, управления теплом и требований к крутящему моменту. Правильно подобранная система повышает надежность пресса и снижает затраты на техническое обслуживание.

Остановка времени и мониторинг безопасности

Остановка производительности напрямую влияет на безопасность оператора. Тормоз должен остановить подъемник в течение необходимого времени для поддержания безопасных условий эксплуатации.

Система контроля тормозов постоянно проверяет эффективность торможения. Если время остановки становится слишком длинным из-за износа или снижения эффективности тормозов, система может предупредить бригады технического обслуживания до того, как возникнет угроза безопасности.

Ключевые факторы включают в себя:

• Постоянное время остановки

• Надежное торможение

• Правильное безопасное расстояние

• Регулярный мониторинг производительности

Управление теплом и условия эксплуатации

Высокоскоростная штамповка выделяет значительное количество тепла во время повторяющихся циклов сцепления и торможения. Если система не может эффективно отводить тепло, характеристики трения могут снизиться.

Сухие системы основаны на воздушном охлаждении и подходят для стандартных применений.

В мокрых системах используется масляное охлаждение для контроля нагрева и поддержания стабильной производительности во время многоциклового производства.

Выбор правильного метода охлаждения зависит от скорости пресса, объема производства и условий эксплуатации.

Соответствие крутящего момента требованиям пресса

Сцепление и тормоз должны соответствовать мощности пресса и энергии маховика.

Важные факторы включают в себя:

• Пресс тоннаж

• Размер маховика

• Процесс штамповки

• Скорость производства

Тяжелые операции формовки требуют более высокого крутящего момента, чем легкие операции штамповки. Система недостаточного размера может привести к чрезмерному износу, нестабильной остановке и сокращению срока службы оборудования.

Вопросы окружающей среды и технического обслуживания

Рабочая среда также влияет на выбор сцепления и тормоза.

Сухие системы могут генерировать фрикционную пыль и повышенный рабочий шум. Мокрые системы обеспечивают лучший контроль пыли, поскольку частицы износа остаются внутри масляной системы.

На современных производственных объектах закрытые системы могут помочь улучшить:

• Чистота рабочего места

• Контроль шума

• Эффективность обслуживания

Выбор правильной системы сцепления и тормоза обеспечивает более безопасную работу, стабильное производство и более длительный срок службы пресса.

Вопросы технического обслуживания и энергопотребления

Интервалы технического обслуживания и управление жидкостями

Оценка долгосрочной эксплуатационной жизнеспособности систем сцепления и тормозов требует глубокого понимания интервалов технического обслуживания. Сухие конфигурации требуют частого физического вмешательства. Специалисты по техническому обслуживанию должны регулярно измерять воздушный зазор между фрикционными пластинами. По мере износа накладок этот зазор увеличивается, что требует ручной регулировки регулировочных пластин для восстановления оптимальной скорости зацепления. Со временем фрикционные накладки изнашиваются до заклепок, что приводит к необходимости полного разбора и замены фрикционных дисков.

Мокрые конфигурации радикально меняют сроки технического обслуживания. Поскольку масляная пленка поглощает трение зацепления, внутренние пластины испытывают незначительный физический износ. Обычно мокрый агрегат работает в течение десяти лет, не требуя замены внутренней пластины. Однако такая механическая долговечность переносит нагрузку по техническому обслуживанию на управление жидкостью. Технические специалисты должны регулярно брать пробы масла для проверки на нарушение вязкости и загрязнение твердыми частицами. Замена специализированной гидравлической жидкости и замена высокомикронных фильтров становится основной задачей профилактического обслуживания.

Потребление энергии и методы срабатывания

Методы срабатывания напрямую влияют на энергетические нагрузки установки. Пневматические системы используют сжатый воздух, производство которого, как известно, неэффективно. Каждый ход потребляет определенный объем сжатого воздуха. Кроме того, в стареющих пневматических линиях часто возникают микроутечки, а перепады давления на установке могут привести к медленному включению сцепления. Предприятия должны гарантировать, что производительность их компрессоров может обеспечить постоянные потребности в кубических футах в минуту (CFM) больших пневматических муфт.

Гидравлический привод, часто используемый в тяжелых мокрых системах, требует специальных гидравлических силовых агрегатов (HPU). В этих агрегатах используются электродвигатели для поддержания постоянного давления жидкости. Хотя гидравлические системы обеспечивают огромную мгновенную силу без проблем сжимаемости воздуха, они приводят к постоянному потреблению электроэнергии. При выборе этих систем инженеры должны оценить площадь установки HPU, прокладку гидравлических линий высокого давления и электрическую нагрузку двигателей насосов непрерывного режима работы.

Заключение

Выбор подходящего стопорного механизма требует тщательной инженерной оценки рабочего цикла пресса и требований к кинетической энергии. Сухие системы обеспечивают надежные и простые в обслуживании решения для стандартных непрерывных операций. Мокрые системы обеспечивают экстремальное рассеивание тепла и долговечность, необходимые для больших объемов, большого цикла или экологически чувствительной штамповки. Модернизация нажимной муфты и тормоза восстанавливает точный контроль плунжера, обеспечивает соответствие нормативным требованиям и защищает операторов и инструменты на объекте.

1. Проведите комплексный аудит прессы с использованием калиброванных устройств измерения времени остановки, чтобы установить текущие базовые показатели производительности.

2. Рассчитайте необходимое безопасное расстояние на основе текущего времени остановки и стандартов ANSI B11.1, чтобы сразу выявить пробелы в соблюдении требований.

3. Проконсультируйтесь с сертифицированным инженером-механиком по прессам, чтобы оценить требования к инерции маховика и тепловой нагрузке для ваших конкретных применений штамповки.

4. Ознакомьтесь с современными спецификациями OEM, чтобы обеспечить совместимость модернизации с существующими размерами коленчатого вала и доступной производительностью установки по воздуху или электричеству.

5. Модернизируйте устаревшие релейно-логические элементы управления до современных ПЛК безопасности, оснащенных двойными предохранительными клапанами с перекрестным контролем во время механической модернизации.

Часто задаваемые вопросы

Вопрос: Каков средний срок службы пресс-муфты и тормоза?

О: Срок службы полностью зависит от технологии и применения. Накладки сухого трения обычно служат от 1 до 3 лет в зависимости от частоты циклов и термических нагрузок. Мокрые системы, поскольку фрикционные диски защищены масляной пленкой, часто работают более 10 лет, прежде чем требуют внутреннего ремонта, при условии строгого ухода за маслом и фильтрами.

Вопрос: Как измерить время остановки механического пресса?

Ответ: Техники используют портативное или встроенное устройство для измерения времени остановки. Это устройство приводит в действие тормоз в наихудшем положении хода, которое обычно составляет 90 градусов при ходе вниз. Затем он измеряет точные миллисекунды, необходимые для полной остановки поршня.

Вопрос: Что такое двойной предохранительный клапан и зачем он нужен?

A: Двойной предохранительный клапан обеспечивает дублирующий контроль воздуха или гидравлической жидкости, приводящей в действие стопорный механизм. Если один внутренний золотник клапана заедает или выходит из строя, вторичный золотник безопасно выпускает жидкость или воздух. Это безопасное действие включает тормоз и предотвращает случайный, неконтролируемый ход пресса.

Вопрос: В чем разница между влажной и сухой конфигурацией?

Ответ: В сухих системах используются открытые фрикционные пластины, охлаждаемые окружающим воздухом, что делает их более простыми, но более склонными к тепловому выцветанию и образованию пыли. Мокрые системы заключают фрикционные пластины в циркулирующую масляную ванну, обеспечивая превосходное рассеивание тепла, отсутствие пыли в воздухе и значительно более длительный срок механического срока службы в тяжелых условиях одиночного хода.

Вопрос: Можно ли модернизировать старый пресс современной стопорной системой?

А: Да. Большинство устаревших механических прессов можно модернизировать. Однако для этого часто требуется механическая обработка существующего коленчатого вала для установки новых монтажных ступиц. Кроме того, механическая модернизация должна сочетаться с современными средствами управления прессом и двойными предохранительными клапанами, чтобы соответствовать современным стандартам безопасности.
