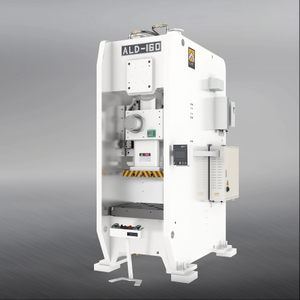

Однокривошипный закрытый пресс ALF

Серия «Альф» пресс-машина типа h имеет интегрированный корпус сварочного аппарата и коленчатый вал.Закрытая одноточечная циркуляционная жидкая масляная смазка, что еще больше улучшает рабочую среду станка;сверхдлинная восьмисторонняя направляющая, отличная способность точного удержания.Цельный корпус с прямой колонной имеет лучшую жесткость, чем у пресса типа C.Идеальная защита человека и машины соответствует стандартам безопасности прессы.

штат:

Количество:



Запрос цены Добавить в корзину

Функции

Характеристики механического пункционного пресса:

1. Повышение производительности и гибкости производства;

2. Обеспечить высокую точность штамповки изделий;

3. Режущий материал с низким уровнем шума, низкой вибрацией и простотой эксплуатации.

4. Деформация рамы незначительна, срок службы матрицы значительно увеличивается, надежность высокая.

5. Встроенная восьмисторонняя длинная направляющая, корпус высокой жесткости.

6. Система управления ПЛК, удобное подключение автоматизации штамповки.

7. Пресс обладает высокой жесткостью, подходит для производства изделий большой толщины.

Технические характеристики

Спецификация силового пресса типа H

Технический параметр
Элемент		АЛФ-150	АЛФ-200	АЛФ-250	АЛФ-315	АЛФ-400	АЛФ-500
Емкость	Тонна	150	200	250	315	400	500
Номинальный тоннаж	мм	6.5	7	7	9	9	9
Длина хода	мм	200	250	250	300	300	350
Ударов в минуту	сперма в минуту	20-40	20-40	20-40	20-35	15-30	15-25
Высота штампа	мм	500	550	550	600	600	700
Регулировка слайда	мм	120	150	150	150	150	150
Область слайда (LR * FB)	мм	700×700	900×800	1000×900	1000×900	1000×900	1100×1000
Область поддержки (LR * FB)	мм	800×700	1000×900	1100×1000	1100×1000	1100×1000	1200×1100
Толщина валика	мм	150	170	180	200	200	220
Слайд-открытие(FB * H)	мм	400×400	400×400	400×500	400×500	400×500	500×650
Высота лица	мм	840	850	850	850	850	900
Рабочая энергия	кг-м	1000	1500	2000	3000	4300	7000
Главный мотор	кВт*4р	15	18.5	22	30	37	45
Слайд-регулировка двигателя	кВт*4р	1.5	1.5	1.5	1.5	1.5	2.2
Структура рамы	—	Один кусочек

Аксессуары

Принадлежности для однокривошипных закрытых прессов ALF

Аксессуары	Стандартный	Аксессуары	Необязательный
Гидравлическая защита от перегрузки	●	Электрическая автоматическая система смазки	○
Инвертор	●	Пневматическое устройство для штамповки	○
Устройство регулировки слайда	●	Ножной переключатель	○
Индикатор высоты штампа	●	Устройство быстрой смены штампа (подъемник штампа, зажим и режим смещения рычага штампа)	○
Балансовое устройство	●		○
Поворотный кулачковый переключатель	●	Устройство для выбивания слайдов	○
Индикатор угла коленчатого вала	●	Согласие на обнаружение застревания	○
Источник питания	●	Антивибрационный пресс-монтаж	○
Электрический счетчик ходов	●	Фотоэлектронное устройство безопасности	○
Источник воздуха	●	Фидер	○
Пресс-счетчик	●	Разматыватель	○
Пресс-счетчик	●	Выравниватель	○
Устройство защиты от превышения скорости	●	Механизм Рука	○
Ящик для инструментов для обслуживания	●	Свет комнаты смерти	○
Руководство по эксплуатации	●
