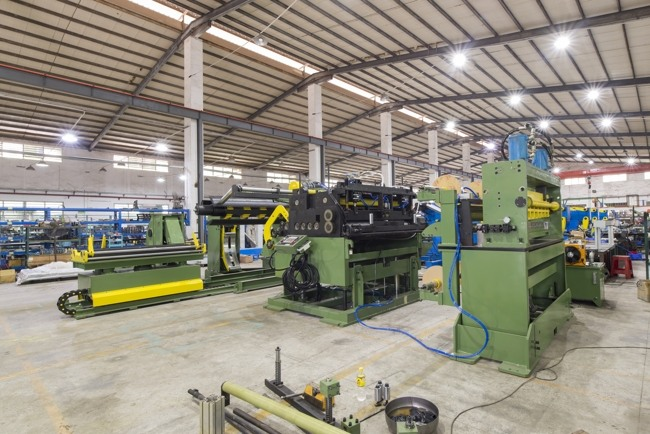

Переход от механических систем подачи к программируемой автоматизации знаменует собой критический переломный момент в штамповочных операциях. Это напрямую влияет на производительность материала и точность деталей. Неправильный выбор подающего оборудования приводит к проскальзыванию материала и сбоям синхронизации с силовым прессом. Это несоответствие приводит к увеличению количества брака и значительным простоям производства. Несоответствие между производительностью питателя и пределом текучести материала часто приводит к преждевременному механическому выходу из строя. В этом руководстве представлена техническая основа для оценки сервофидера с ЧПУ . Мы уделяем особое внимание ограниченности материалов, совместимости печатных машин, объему производства и общей интеграции линии. Вы узнаете, как подобрать характеристики устройства подачи в соответствии с вашими требованиями к штамповке. Мы рассмотрим ключевые различия в механизмах освобождения, допустимой толщине материала и методах синхронизации ПЛК.
Материал диктует машина: выбор питателя должен начинаться с максимальной толщины, ширины и веса материала. В отрасли обычно делят сервопитатели с ЧПУ на три типа: тонкие, средние и толстые пластины (до 4,5 мм и более).
Компромисс между скоростью и точностью. Высокоскоростная штамповка требует особых возможностей сервопривода и механизмов механического освобождения для поддержания жестких допусков точности подачи без искажения материала.
Интеграция имеет решающее значение: плавная синхронизация ПЛК между сервопитателем с ЧПУ и конкретным типом силового пресса (механическим, гидравлическим или сервоприводом) обязательна для сложных схем штамповки и выбора переменного цикла.
Конфигурации для конкретного применения: Обычная подача механического пресса осуществляется с помощью стандартных сервопитателей с ЧПУ, в то время как для специализированных операций требуются зигзагообразные питатели для оптимальной производительности вырубки или высокоскоростные модели для специализированного, длительного производства.
Оглавление
Традиционные механические системы подачи полагаются на эксцентриковый кулачок, установленный на коленчатом валу пресса. Этот кулачок соединяется через рычаг шатуна с обгонной муфтой питателя. Каждый раз, когда вам необходимо изменить длину подачи, оператор должен вручную регулировать ход эксцентрикового кулачка с помощью гаечных ключей. Этот процесс требует проб и ошибок, тратя драгоценное производственное время. Кроме того, механическое сцепление изнашивается в течение миллионов циклов, вызывая люфт и нестабильную длину подачи. Операторы постоянно следят за полем, внося микрорегулировки, чтобы предотвратить поломки матрицы.
Сервопитатель с ЧПУ полностью разрывает это жесткое механическое звено. В нем используется автономный серводвигатель переменного тока, соединенный непосредственно с нижним подающим валком через прецизионный планетарный редуктор или безлюфтовый ремень ГРМ. Цифровая система управления полностью исключает ручную регулировку шага. Операторы вводят необходимую длину подачи через интерфейс сенсорного экрана, и серводвигатель выполняет команду с точной повторяемостью. Вы можете запрограммировать сложные, многоступенчатые схемы кормления, которые механическая кормушка просто не сможет выполнить.
Операционная метрика | Механический роликовый питатель | Сервопитатель ЧПУ |
|---|---|---|
Регулировка длины подачи | Ручная регулировка гаечного ключа на эксцентриковом кулачке | Цифровой ввод через сенсорный экран HMI |
Время переключения | от 15 до 45 минут | Менее 1 минуты (с использованием сохраненных рецептов) |
Возможность многошагового режима | Невозможно (только фиксированный ход) | Стандартная функция посредством программирования ПЛК |
Изнашиваемые компоненты | Обгонная муфта, тормоз, тяги | Минимальный (герметичные подшипники, ремни ГРМ) |
Интеграция с датчиками | Сложный, требует внешних реле | Встроенная интеграция с системами защиты штампов |
Успешная реализация меняет динамику пресс-центра. Время установки сокращается с часов до минут. Вы обеспечиваете подачу без дефектов и постоянную точность. Оборудование обеспечивает максимальное количество ходов в минуту, не вызывая деформации материала. Интеграция линии намотки становится плавной от разматывателя до пресса. Вся система работает как единое синхронизированное устройство, обменивающееся данными через стандартные промышленные протоколы.
Выбор фидера во многом зависит от физических свойств катушки. Вы должны оценить толщину, ширину и общий вес материала. Выход за пределы номинальной мощности питателя приводит к немедленному проскальзыванию, неисправностям двигателя и повреждению роликов. В зависимости от этих размеров в отрасли оборудование для кормления подразделяется на три отдельные категории.
Тонкий лист (0,1–1,0 мм): оптимизирован для деликатных и высокоскоростных применений, таких как электрические контакты или ламинирование двигателей. В этих питателях используются легкие полые ролики для уменьшения вращающейся массы. Эта низкая инерция позволяет быстро ускоряться и замедляться без коробления хрупкого материала.
Средняя пластина (от 1,0 до 3,2 мм): стандартный выбор для штамповки общего назначения. Они эффективно балансируют скорость и крутящий момент. Эти агрегаты обрабатывают стандартные рулоны холоднокатаной стали и алюминия, которые используются в большинстве автомобильных кронштейнов и панелей приборов.
Толстая пластина (от 3,2 до 4,5 мм и выше): требует усиленного структурного усиления. Серводвигатели с высоким крутящим моментом приводят в движение тяжелые катушки. В раме используются толстые стальные боковые пластины, предотвращающие прогибание при огромном физическом сопротивлении. Эти устройства часто оснащены открывающимися головками в стиле крокодила для облегчения нарезания резьбы в жесткой заготовке.
Вы должны оценить ширину материала и вес рулона. Сравните эти цифры с физическими размерами кормушки. Учитывайте конкретный тип материала. Высокопрочная высокопрочная сталь (AHSS) ведет себя иначе, чем мягкий алюминий. Это требует значительно большей силы выпрямления и давления захвата. Деликатная обработка поверхности требует специального покрытия валиков. Валики с полиуретановым (ПУ) покрытием или матовая поверхность, подвергнутая пескоструйной обработке, предотвращают появление повреждений на поверхности предварительно окрашенных, оцинкованных или полированных металлов.
Рассчитайте необходимое количество ходов в минуту (SPM) для вашего производственного цикла. Сопоставьте эту цифру непосредственно с возможностями серводвигателя. Вы должны понимать взаимосвязь между длиной подачи, скоростью пресса и доступным временем подачи. Устройство подачи должно завершить свое движение в открытой части цикла пресса, известной как окно подачи.
Если пресс работает со скоростью 60 об/мин, один полный ход занимает ровно 1,0 секунды. Матрица открыта только на часть этого хода — обычно от 270 градусов при ходе вверх до 90 градусов при ходе вниз. Это создает окно подачи на 180 градусов. У устройства подачи есть ровно 0,5 секунды, чтобы ускорить материал, достичь максимальной скорости, замедлиться и остановиться точно на шаге. Более длинные подачи требуют более высоких скоростей ускорения для завершения в течение того же временного окна. Высокоскоростные операции требуют малоинерционных сервосистем. Двигатель должен мгновенно достичь максимальной скорости и остановиться без превышения скорости. Недостаточный крутящий момент двигателя приводит к медленной подаче, в результате чего материал поступает поздно, что приводит к серьезным поломкам штампа.
Определите допустимое отклонение для ваших штампованных деталей. Стандартный допуск для точной штамповки составляет ±0,02 мм. Оцените роль систем обратной связи с обратной связью. Энкодеры высокого разрешения сохраняют точность в течение длительного времени. Они контролируют точное положение подающих роликов, часто генерируя сотни тысяч импульсов за один оборот.
Энкодер отправляет данные в реальном времени обратно на сервопривод. Привод мгновенно исправляет мелкие неточности. Это предотвращает разрушение операций прогрессивной штамповки из-за накопившихся ошибок. Жесткая механическая конструкция также поддерживает эту точность. Любой изгиб рамы питателя или люфт планетарного редуктора снизят точность серводвигателя. Вы должны убедиться, что механическая трансмиссия рассчитана на работу с нулевым люфтом.
Механизм освобождения является неотъемлемой особенностью прогрессивной штамповки. В прогрессивных штампах используются направляющие штифты для точного определения местоположения полосы перед пуансоном. Если подающие ролики остаются плотно прижатыми к материалу, направляющие штифты задевают податчик. Это удлиняет отверстия в полосе и снижает точность детали. Механизм освобождения мгновенно приподнимает верхний подающий ролик на долю миллиметра. Это позволяет материалу плавно перемещаться в точном положении сразу после зацепления направляющих штифтов.
Особенность | Пневматический выпуск | Механический выпуск |
|---|---|---|
Метод срабатывания | Воздушный цилиндр, срабатывающий от электромагнитного клапана | Физический кулачок, связанный с коленчатым валом пресса |
Ограничение скорости | Медленнее (ограничено задержкой реакции воздушного клапана) | Высокая скорость (точно соответствует прессу SPM) |
Сложность настройки | Простой, регулируемый с помощью ПЛК угол синхронизации | Требуется механическое выравнивание кулачка на прессе. |
Лучшее приложение | Общая штамповка, скорость до 150 об/мин. | Высокоскоростные прогрессивные матрицы, 200+ об/мин |
Пневматический выпуск подходит для стандартной штамповки и более медленных скоростей. Он хорошо работает для приложений общего назначения. Первоначальная настройка проще, поскольку вы управляете синхронизацией через ПЛК с помощью программируемых кулачковых переключателей. Однако время срабатывания воздушного клапана ограничивает максимальную скорость. Присущая системам сжатого воздуха задержка приводит к тому, что на высоких скоростях выпуск происходит слишком поздно. Механический выпуск необходим для высокоскоростной штамповки. Нажимной кулачок приводит в действие механизм разблокировки непосредственно через плечо рычага. Это обеспечивает точную, мгновенную синхронизацию. Он обеспечивает более быстрое освобождение пилота для требовательных прогрессивных штампов, работающих со скоростью сотни ударов в минуту.
Толстые и жесткие материалы требуют надежного проектирования конструкций. Модернизированные коробки передач справляются с возросшей нагрузкой. Серводвигатели большего размера обеспечивают необходимый крутящий момент для вытягивания тяжелой катушки из петлевой ямы. Усиленные выпрямляющие ролики предотвращают прогибание материала во время цикла подачи.
Эти сверхмощные агрегаты оснащены толстыми стальными боковыми пластинами. В них используются сверхпрочные сферические роликоподшипники для поддержки подающих роликов увеличенного размера. Усилие зажима должно быть значительно выше, чтобы предотвратить проскальзывание на толстолистовой стали. Пневматические цилиндры на питателях с толстыми пластинами имеют увеличенный размер для создания необходимого давления захвата. В некоторых чрезвычайно тяжелых моделях вместо пневматических используются гидравлические зажимные цилиндры, чтобы материал не мог проскальзывать при сильном ускорении.
Оцените двухосное движение для операций вырубки в шахматном порядке. Зигзагообразные питатели перемещают материал как вперед (ось X), так и из стороны в сторону (ось Y). Это оптимизирует расположение заготовок круглой или неправильной формы на рулонной полосе. Серводвигатели одновременно координируют свои действия, позиционируя материал для следующего удара.
Тщательно рассчитайте повышение выхода материала. Операции по штамповке кругов и дисков, такие как ламинирование двигателей или производство пильных полотен, часто позволяют сократить количество отходов на 7–14%. Зигзагообразное движение плотно складывает заготовки вместе. Это уменьшает ширину полотна между пуансонами. Это максимально увеличивает количество деталей, производимых из одного рулона, что напрямую снижает расход сырья.
Вы должны оценить различия в интеграции различных типов печатных машин. Традиционным механическим прессам с зазором рамы требуются специальные синхронизирующие кулачки или поворотные энкодеры, установленные на коленчатом валу для подачи сигнала питателю. Более медленным гидравлическим прессам требуются другие сигналы подтверждения из-за переменной скорости хода и отсутствия традиционного вращающегося коленчатого вала. Высокопрограммируемые сервопрессы обеспечивают наиболее полную интеграцию, но требуют передовых протоколов связи.
Сервопрессы могут динамически регулировать профили хода, делая паузу в нижней части хода или меняя направление. Питатель должен постоянно общаться с контроллером пресса. Это гарантирует, что цикл подачи происходит только тогда, когда матрица полностью открыта и свободна. Если сервопресс переходит в маятниковый режим (короткие ходы без полного вращения), ПЛК механизма подачи должен отслеживать точное положение плунжера, чтобы избежать подачи в закрытую матрицу.
Оцените удобство использования HMI (человеко-машинного интерфейса). Операторам нужны интуитивно понятные экраны для быстрого ввода параметров. Сложные меню приводят к ошибкам настройки. Обеспечьте совместимость протоколов связи между устройствами. ПЛК устройства подачи (часто Mitsubishi, Siemens или Allen-Bradley) должен быть интегрирован с системой управления прессом.
Привод питателя должен без задержек взаимодействовать с ПЛК основного силового пресса. Проводные сигналы обеспечивают надежную синхронизацию таких важных функций, как «Кормление разрешено» и «Аварийная остановка». Соединения Ethernet/IP или PROFINET обрабатывают данные рецептов, коды ошибок и диагностическую информацию. Правильная синхронизация предотвращает циклическую работу пресса, если устройство подачи не завершило свое движение. Вы должны подключить реле «Подача завершена» устройства подачи непосредственно к цепи защиты матрицы печатной машины.
Тщательно настройте время подачи в соответствии с требованиями штампа. Возможные варианты: подача перед прессованием, прессование перед подачей или прерывистые операции. Подача перед прессом является стандартной для большинства операций вырубки. Материал продвигается, пока плунжер находится в верхней точке хода. Пресс перед подачей используется, когда материал должен оставаться неподвижным до зацепления матрицы, что часто наблюдается при операциях глубокой вытяжки.
Точно настройте время отпускания пилота для прогрессивных штампов. Ролики должны открываться точно в тот момент, когда направляющие штифты входят в материал. Они должны закрыться до того, как съемная пластина освободит полосу при движении вверх. Неправильный выбор времени приводит к тому, что направляющие штифты растягиваются или разрывают отверстия в материале, что приводит к немедленной отбраковке детали.
Оцените ограничения физического пространства на вашем предприятии. Измерьте общий размер устройства на станине пресса. Убедитесь, что он не мешает смене штампов, желобам для удаления лома или световым завесам безопасности. Идеально совместите высоту проходной линии с уровнем входа матрицы. Большинство питателей имеют монтажный кронштейн с винтовыми домкратами, позволяющий регулировать вертикальную линию прохода ±50 мм для соответствия различной высоте матрицы.
Синхронизируйте скорость с существующим вышестоящим оборудованием. Размотчики и выпрямители должны соответствовать скорости подачи. Они должны поддерживать постоянную слабину петли. Если выпрямитель работает слишком медленно, устройство подачи будет туго затягивать материал, поднимая его из петлевой ямы и вызывая сильное проскальзывание. Если он будет работать слишком быстро, материал будет волочиться по полу. Используйте ультразвуковые петлевые датчики или фотоэлектрические датчики для управления частотно-регулируемым приводом (ЧРП) выпрямительной машины, поддерживая петлю материала на постоянной глубине.
Программируемая память заданий экономит бесчисленное количество трудозатрат. Хранение рецептов позволяет мгновенно вызывать предыдущие настройки. Операторы просто выбирают номер детали на экране ЧМИ. ПЛК автоматически регулирует длину подачи, скорость, профили ускорения и даже высоту моторизованной линии на продвинутых моделях.
Это заменяет утомительные ручные механические регулировки. Вы устраняете необходимость в гаечных ключах, циферблатных индикаторах и измерениях методом проб и ошибок. Быстрая перенастройка повышает общую эффективность оборудования (OEE). Пресс тратит больше времени на штамповку деталей и меньше времени простаивает во время замены штампов. Компетентный оператор может переключиться с одной работы на катушку на другую менее чем за две минуты.
Устранение застреваний напрямую повышает выход материала. Постоянная подача предотвращает частичные штамповки на конце рулона. Оптимизация схемы вырубки максимально увеличивает использование сырья. Точность серводвигателя обеспечивает эффективное использование каждого миллиметра катушки, уменьшая необходимый припуск на обрезку кромок.
Точный пилотный выпуск предотвращает деформацию материала. Деформированный материал часто застревает в матрице, что приводит к образованию большого количества отходов и операторам приходится вручную разрезать и очищать запутанную полосу. Соблюдение жестких допусков гарантирует, что готовые штампованные детали будут соответствовать стандартам контроля качества с первого попадания, что исключает дальнейшую сортировку и доработку.
Оцените срок службы критически важных компонентов. Сервоприводы, ремни ГРМ и подающие ролики требуют регулярного осмотра. Полиуретановые ролики со временем изнашиваются и теряют сцепление, что требует периодической замены покрытия. На стальных роликах могут образовываться канавки при непрерывной работе с узкими абразивными материалами. Вы должны запланировать перезаточку роликов в своем графике профилактического обслуживания.
Перед покупкой убедитесь в наличии запасных частей. Проверьте возможности технической поддержки OEM. Вам необходим доступ к помощи по устранению неполадок в случае возникновения электрических неисправностей или когда сервопривод выдает ошибку перегрузки по току. Регулярное профилактическое обслуживание, включая смазку редуктора и проверку кабелей энкодера, обеспечивает работу сервосистемы с максимальной производительностью.
Проскальзывание материала немедленно ухудшает точность детали. Это происходит, когда роликам не хватает достаточного сцепления, когда установлено слишком высокое ускорение или когда материал покрыт густой штамповочной жидкостью. Из-за развала материал изгибается вбок при входе в матрицу, в результате чего полоса попадает в направляющие матрицы.
Укажите правильное давление ролика для толщины вашего материала. Используйте краевые направляющие на входе устройства подачи, чтобы материал оставался прямым. Обеспечьте правильное выпрямление материала на входе перед питателем. Хороший выпрямитель удаляет комплект катушек, что позволяет питателю легче точно проталкивать материал. Если вы используете сильно смазанный материал, используйте ролики с пескоструйной обработкой или матовой отделкой, чтобы снизить поверхностное натяжение жидкости и сохранить сцепление.
Операции с высоким SPM вынуждают оборудование работать на пределе своих возможностей. Пневматические клапаны могут открываться и закрываться недостаточно быстро. Это приводит к тому, что механизм освобождения затягивает материал. Серводвигатель может перегреться, если его мощность не соответствует требуемому ускорению, что приведет к ошибке рассогласования в приводе.
Для применений с высокой скоростью вращения выбирайте механический выпуск вместо пневматического. Внедряйте строгие протоколы калибровки энкодера. Регулярно проверяйте сигналы синхронизации между кулачком пресса и ПЛК устройства подачи. При необходимости используйте осциллограф, чтобы проверить задержку сигнала между поворотным кулачковым переключателем пресса и входным модулем питателя.
Сложные системы управления отпугивают неподготовленных операторов. Ввод неправильной длины подачи приводит к немедленному выходу матрицы из строя. Неправильные настройки ускорения приводят к короблению или скольжению материала. Обход датчиков защиты штампа для устранения неисправности часто приводит к катастрофическому повреждению инструмента.
Отдавайте предпочтение интуитивно понятным системам HMI со встроенной диагностикой ошибок. На экране должны четко отображаться коды неисправностей и действия по их устранению. Установите обязательное обучение OEM во время ввода в эксплуатацию. Операторы должны понимать взаимосвязь между скоростью, длиной подачи и временем прессования. Внедрите защиту паролем на HMI, чтобы предотвратить изменение критических параметров ускорения и синхронизации неавторизованным персоналом.
Проанализируйте текущие узкие места вашего печатного цеха, регистрируя время простоя, связанное с ручной механической регулировкой шага подачи.
Рассчитайте необходимую длину подачи и максимальное количество ходов в минуту для самых тяжелых прогрессивных штампов, чтобы правильно подобрать серводвигатель.
Запросите контрольное испытание материала у включенных в окончательный список производителей устройств подачи с использованием конкретного рулонного материала и требуемых допусков.
Прежде чем заказывать оборудование, измерьте доступное пространство пресса и высоту проходной линии, чтобы обеспечить физическую совместимость.
Производителям, желающим построить или модернизировать автоматизированные линии штамповки, Kinglan предлагает оборудование и решения для автоматизации прессов, предназначенные для удовлетворения широкого спектра требований к формовке и штамповке металлов. Имея опыт работы с прессовым оборудованием и автоматизированными системами подачи, Kinglan помогает производителям интегрировать подходящее оборудование в свои производственные линии, чтобы повысить точность подачи, эксплуатационную эффективность и общую надежность штамповки.
Ответ: Сервопитатель с ЧПУ обеспечивает программируемую гибкость и точность. Он использует цифровое управление для быстрого переключения и сложных многоступенчатых схем подачи. Роликовый питатель опирается на механические связи, соединенные с коленчатым валом пресса. Он превосходен в специализированных, больших объемах и непрерывных работах с фиксированными параметрами, но ему не хватает быстрой адаптируемости систем с сервоприводом.
О: Начните с сопоставления максимальной ширины и толщины материала со спецификациями питателя. Измерьте общую площадь установки, чтобы убедиться, что она подходит к вашей станине пресса и не блокирует желоба для лома. Наконец, убедитесь, что диапазон регулировки высоты конвейера питателя идеально соответствует высоте вашей головки и расположенному выше по потоку правильному оборудованию.
Ответ: Зигзагообразный механизм подачи использует двухосное движение для смещения мест перфорации. В основном он используется в операциях штамповки кругов или дисков, таких как ламинирование двигателей. Чередуя положения подачи из стороны в сторону, он максимизирует выход материала и значительно снижает отходы, часто улучшая использование сырья до 14%.
О: Да, он легко обрабатывает деликатные поверхности. Стандартные стальные ролики можно заменить специализированными роликами с полиуретановым или резиновым покрытием. Эти специальные покрытия обеспечивают необходимый захват для точной подачи, предотвращая при этом царапины, повреждения или повреждения предварительно окрашенных, оцинкованных и чувствительных полированных материалов.
A: Механические механизмы освобождения приводятся в действие непосредственно прижимным кулачком. Это обеспечивает более быстрое и точное время выпуска пилотного сигнала. Это абсолютно необходимо для высокоскоростной прогрессивной штамповки, где более медленное время отклика и задержка пневматических воздушных клапанов могут привести к десинхронизации материала и ошибкам подачи.
Ответ: Стандартные варианты цикла включают подачу перед прессованием, прессование перед подачей и прерывистую подачу. Подача осуществляется до того, как пресс переместит материал до того, как опустится подъемник. Нажмите перед подачей, чтобы активировать матрицу перед продвижением катушки. Прерывистые операции позволяют настроить время в зависимости от конкретных требований к штампу и прессу.
